2 物理信号和物理参数

2.1 参考信号

在此简单说明一下，解调参考信号(DM-RS)

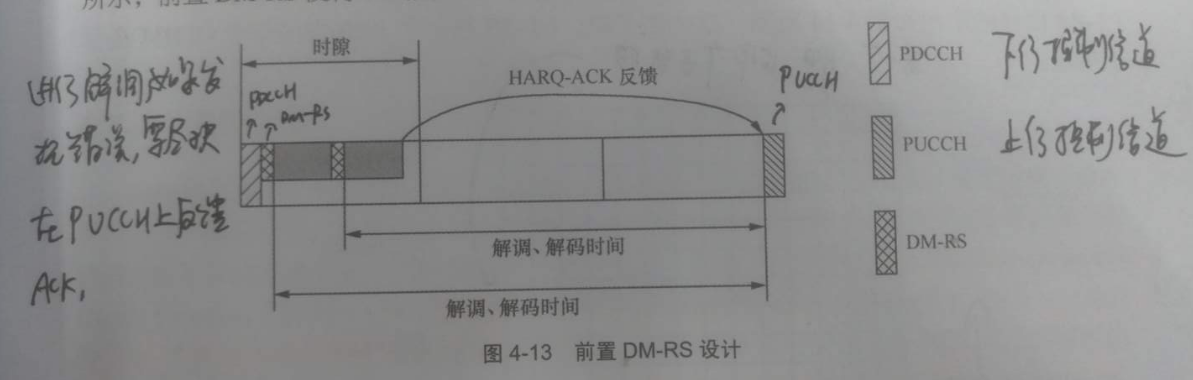

NR上下行业务信道和控制信道均依靠DM-RS进行信道估计，实现相干解调。为降低解调和解码时延，NR数据信道（PUSCH/PDSCH）均采用了前置DM-RS的设计。即在每个调度时间内(TTI是slot，1ms,0.5ms，0.25ms......)DM-RS尽可能的靠近调度的起始点。例如：在基于时隙的调度中，前置DM-RS的位置紧邻PDCCH区域之后；在微时隙调度中，前置DM-RS从调度区域的地一个符号开始传输。

UE接收到PDCCH及其调度的PDSCH后，需要在一定时间内完成解码和解调，以便在基站为其分配的PUCCH资源上反馈HARQ-ACK。

(图中灰色部分应该就是PDSCH，下行的传输信道)，在快速解调和解码后，迅速在分配的PUCCH信道上反馈，数据是否正确，基站才能知道是否需要重传。

此外，每一组附加DM-RS最多可以占用两个连续的符号。如果放不下可以配置其他组，基站可以配置1-3组附加DM-RS符号。

2.2 物理信道

(1) 初始随机接入

UE开机或者移动到新小区的覆盖范围后，需要通过下行同步信道（BBCH-BCH-PBCH）获得与网络的下行同步，包括时间和频率的同步、获取小区的物理小区标识(PCI)、读取小区的广播信息，从而获取小区的系统信息以确定后续的操作，例如驻留、小区重选、发起随机接入等。

5G频率升高以后，网络覆盖变小。NR采用大规模天线技术，通过波束扫描（以波束赋形的方式，以多个波束在不同的时间轮流发送）

(2)SSB

下行同步信道包括主同步信号（PSS），辅同步信号(SSS)和PBCH。因为PSS SSS PBCH需要按照相同的方式进行波束扫描，NR将PSS SSS PBCH组合起来定义为一个同步块（synchronization signal/PBCH Block，SSB），波束扫描以SSB为单位进行。

一个扫描周期内的SSB构成一个SSB突发集，扫描周期即是SSB突发集的发送周期。（一个SSB突发集内不同编号的SSB可以用不同方向的波束发送，形成扫描波束。）

图中:一个SSB突发集占用的即为发送周期，突发集的每一个SSB可以是不同的方向。

(3) 上下行控制信道 PDCCH PUCCH

I   下行控制信令即：DCI downlink control information 辅助上下行业务信道的传输。该下行控制信令包括上下行传输的资源分配信息、传输块大小、调制等级、和天线端口，另外下行控制信令也包括上行传输所需的功率控制信息、SFI（slot format indicator时隙格式指示）、PI(Preemption indication，抢占指示)

II 下行控制信令在PDCCH上传输

III

i NR的PDCCH可以不占用整个带宽，仅占用部分带宽（BWP）即可提供足够的容量。NR以控制资源集合（control resource set,CORESET）为单位配置资源，CORESET占用的PRB个数以及PRB的位置均可灵活部署。

ii NR在一个时隙内允许有多个PDCCH发送机会，即在一个时隙多个符号位置上发送PDCCH。这样灵活的PDCCH发送位置和微时隙的结合，有效地支持低时延的业务。

上行控制信道：

主要承载：UCI，以及HARQ-ACK。NR PUCCH设计引入了两种PUCCH结构，长PUCCH和短PUCCH。短PUCCH设计主要是因为：

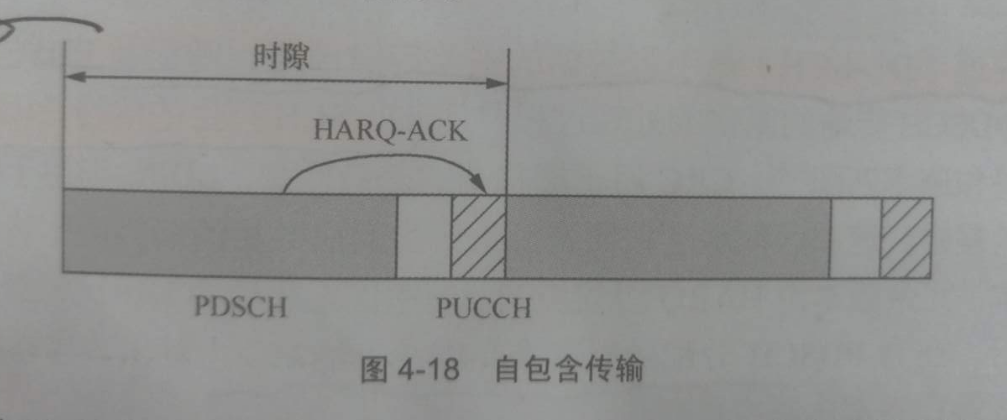

降低了HARQ-ACK反馈的时延。为了支持uRLLC业务，希望PDSCH的HARQ-ACK反馈能在尽量短的时间内完成。这就首先要求PUCCH本身需要在较短的时间内完成传输。PDSCH传输之后，其对应的HARQ-ACK在同一个时隙之内完成。

(4) 上下行业务信道 PDSCH PUSCH

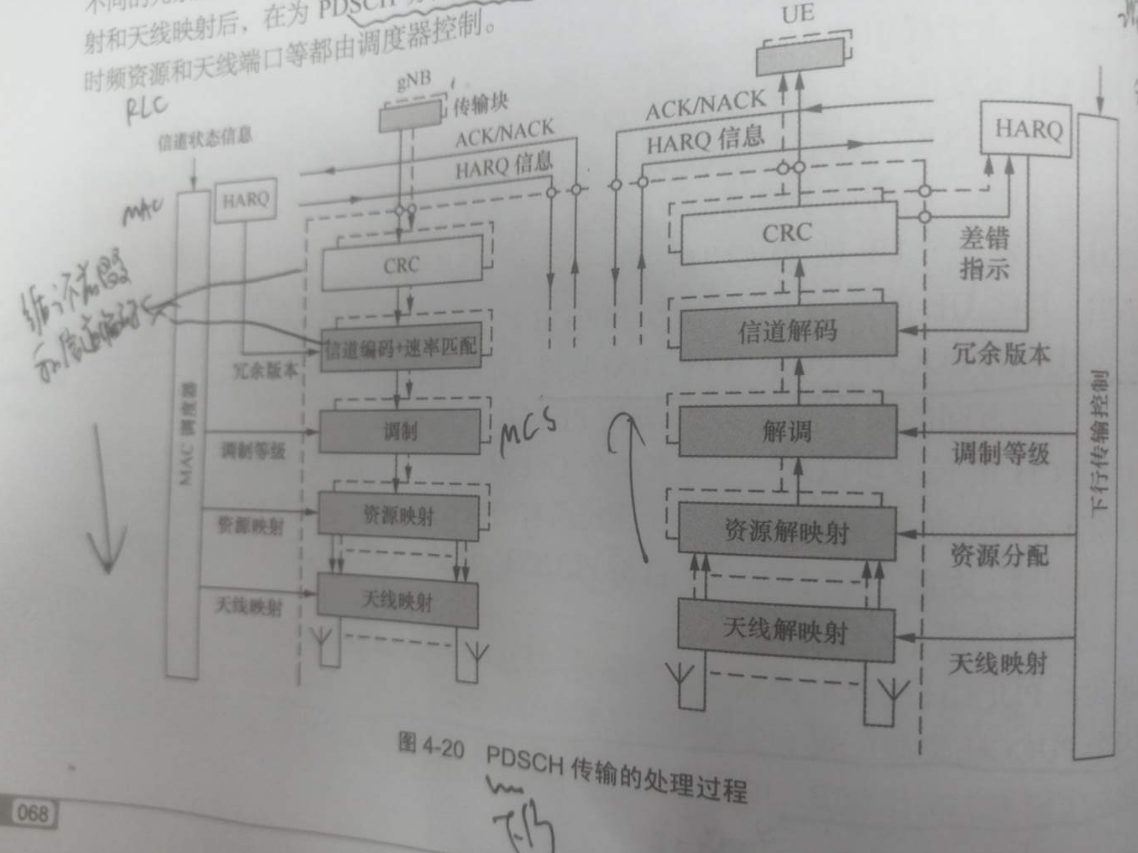

下行共享信道（DL-SCH）是下行数据的主要传输信道，映射到PDSCH上进行传输。具体的PDSCH传输处理过程如下：

上行共享信道(UL-SCH)是上行数据的主要传输信道，映射到PUSCH上进行传输。具体的PUSCH传输处理过程如下：

注意：上行传输的传输块、MCS、时频资源和天线端口都由基站的调度器负责分配。(是否可以理解为：在进行上行传输的时候，其实在本次对应的下行信令中已经进行了相关的资源分配和指示。或者说每次的调度分配已经在MAC层做好了，映射到那个时频资源都已经在MAC层规定好了？物理层只是负责传输处理一下吗？)

I NR的PDSCH和PUSCH均以DM-RS为解调导频，且均采用了DM-RS前置的设计，即DM-RS尽量靠近调度资源的时域起始位置，以降低时延。

II NR时域资源调度比LTE更加灵活。 i PDSCH和PUSCH的实际传输的时隙，以及与控制信令所在时隙的偏移、ii PDSCH和PUSCH在一个时隙内占用的符号位置，以及iii  PDSCH与承载其HARQ-ACK比特的PUCCH之间的时隙偏移都可以在DCI中动态显示。

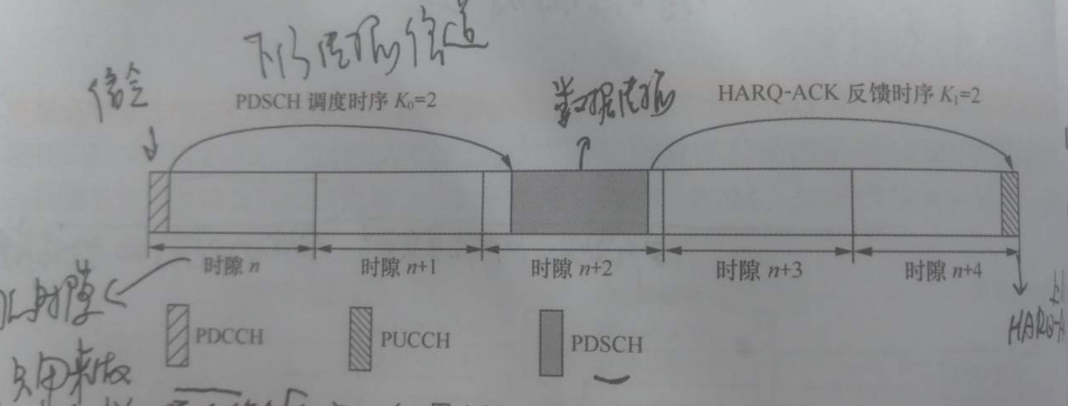

 如上图所示：PDSCH所在的时隙为调度该PDSCH的PDCCH所在时隙便宜了k=2个时隙，PUCCH所在的时隙为PDSCH最后一个OFDM符号所在的时隙偏移了K= 2个时隙。

个人理解：中间空的时隙，是用来调度别的数据PDCCH或者PDSCH的时间，或者说一些其他参考信号等。
