浅谈CSS不规则边框的生成方案

需求背景，给不规则图形添加边框

在我们日常开发中，时长会遇到一些非矩形、非圆形的图案。类似下面这些：

使用纯 CSS，搭配一些技巧，是可以制作出上面的图形的，当然这只是需求的第一步。

紧接着，可能会有要给上述图形添加边框的诉求，这个时候，CSS 就很难办到了。

尝试使用 drop-shadow 添加边框

第一种方法，我们可以尝试使用 drop-shadow，给不规则的图形，添加一个外阴影。

我们以一个箭头图形为例使用 CSS 简单实现它的其中一种方式如下：

<div class="arrow-button"></div>

.arrow-button {
position: relative;
width: 180px;
height: 64px;
background: #f49714;

&::after {
content: "";
position: absolute;
width: 32px;
height: 64px;
top: 0;
right: -32px;
background:
linear-gradient(-45deg, transparent 0, transparent 22px, #f49714 22px, #f49714 100%),
linear-gradient(-135deg, transparent 0, transparent 22px, #f49714 22px, #f49714 100%);
background-size: 32px 32px;
background-repeat: no-repeat;
background-position: 0 bottom, 0 top;
}
}

我们通过给 .arrow-button 添加一个 drop-shadow，可以实现给不规则图形添加一个阴影，效果如下：

.arrow-button {
...
filter: drop-shadow(0px 0px 2px #000);
...
}

drop-shadow 方案的局限性

使用 drop-shadow 方案的局限性在于，drop-shadow 只能对不规则图形生成阴影，无法生成不带模糊的边框效果。

上述图形添加 drop-shadow 的效果如下，与我们想要的实体不带模糊的边框还是差了一点：

使用 SVG feMorphology 滤镜添加边框

我们还可以换个思路，复制一个原图形，再将其稍微放大一点点改变为边框的颜色，然后两个图形叠加在一起，就能够生成一个带边框的不规则图形了。

CSS 中也有能够放大元素的能力 transform: scale()，但是本身实现一个原图形的代码可能已经非常复杂了，再叠加一个可能会显得不太优雅，我们得另辟蹊径，寻找其他类似的实现方案。

这里，我们尝试使用 SVG的 feMorphology 滤镜来实现给不规则图形添加边框。

如果你对 SVG 滤镜还不算太了解，可以简单看看我的这篇文章入门：有意思！强大的 SVG 滤镜

简单介绍下 feMorphology 滤镜

feMorphology 滤镜

feMorphology 为形态滤镜，它的输入源通常是图形的 alpha 通道，用来它的两个操作可以使源图形腐蚀（变薄）或扩张（加粗）。

使用属性 operator 确定是要腐蚀效果还是扩张效果。使用属性 radius 表示效果的程度，可以理解为笔触的大小。

operator：erode 腐蚀模式，dilate 为扩张模式，默认为 eroder

adius：笔触的大小，接受一个数字，表示该模式下的效果程度，默认为 0

我们将这个滤镜简单的应用到文字上看看效果：

<div class="g-text">
<p>Normal Text</p>
<p class="dilate">Normal Text</p>
<p class="erode">Normal Text</p>
</div>

<svg width="0" height="0">
<filter id="dilate">
<feMorphology in="SourceAlpha" result="DILATED" operator="dilate" radius="3"></feMorphology>
</filter>
<filter id="erode">
<feMorphology in="SourceAlpha" result="ERODE" operator="erode" radius="1"></feMorphology>
</filter>
</svg>

p {
font-size: 64px;
}
.dilate {
filter: url(#dilate);
}
.erode {
filter: url(#erode);
}

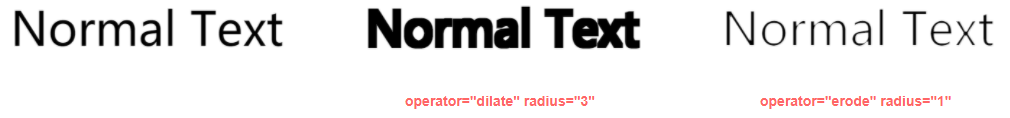

效果如下：最左边的是正常文字，中间的是扩张的模式，右边的是腐蚀模式，看看效果，非常好理解：

借用 feMorphology 的扩张能力给不规则图形添加边框

利用 feMorphology 的扩张能力，我们可以提前准备好一个 SVG feMorphology 滤镜，其作用就是上述所说的：

复制一个原图形，再将其稍微放大一点点改变为边框的颜色，然后两个图形叠加在一起，就能够生成一个带边框的不规则图形了。

并且 SVG 滤镜可以非常简单的通过 CSS Filter 的 url 模式引入到各个不同的图形当中去，复用性非常的高。

该滤镜的简单代码如下：

<svg width="0" height="0">
<filter id="outline">
<feMorphology in="SourceAlpha" result="DILATED" operator="dilate" radius="1"></feMorphology>
<feMerge>
<feMergeNode in="DILATED" />
<feMergeNode in="SourceGraphic" />
</feMerge>
</filter>
</svg>

简单浅析一下这段 SVG 滤镜代码：

1.<feMorphology in="SourceAlpha" result="DILATED" operator="dilate" radius="1"></feMorphology> 将原图的不透明部分作为输入，采用了 dilate 扩张模式且程度为 radius="1"，生成了一个比原图大 1px 的黑色图块

2.使用 feMerge 将黑色图块和原图叠加在一起

我们还是给上述的 .arrow-button 添加一个 CSS filter filter: url(#outline)，引入我们创建的 SVG 滤镜：

.arrow-button {
...
filter: url(#outline);
...
}

url 是 CSS 滤镜属性的关键字之一，url 模式是 CSS 滤镜提供的能力之一，允许我们引入特定的 SVG 过滤器，这极大的增强 CSS 中滤镜的能力。

看看效果：

Wow，这下成功了，通过 feMorphology 滤镜，我们成功的实现了给不规则的图形添加了边框效果，我能可以通过控制滤镜中的 radius="1" 来控制边框的大小。

再将上述滤镜运用在各种不规则图形下看看效果：

效果还算可以，就是颜色是黑色的。如果我们希望边框的颜色是其他颜色，有没有办法呢？

辅以 feFlood 和 feComposite 改变边框颜色

通过 feFlood 和 feComposite 两个 SVG 滤镜，可以给生成的图块上不同的颜色，代码如下：

<svg width="0" height="0">
<filter id="outline">
<feMorphology in="SourceAlpha" result="DILATED" operator="dilate" radius="1"></feMorphology>

<feFlood flood-color="green" flood-opacity="1" result="flood"></feFlood>
<feComposite in="flood" in2="DILATED" operator="in" result="OUTLINE"></feComposite>

<feMerge>
<feMergeNode in="OUTLINE" />
<feMergeNode in="SourceGraphic" />
</feMerge>
</filter>
</svg>

通过 feFlood 中的 flood-color="green"，即可控制生成的边框（图块）的颜色，这里设置为了绿色。应用到各个图形上的效果如下：

至此，我们实现了通过 SVG 滤镜实现对不规则图形添加不同颜色的边框。

总结

简单的总结一下：

• 使用 drop-shadow 可以实现给不规则图形添加阴影，但是无法实现给不规则图形添加实体不带模糊的边框
• 使用 feMorphology SVG 滤镜可以实现给给不规则图形添加边框效果，通过控制 radius="1" 可以调节边框的大小
• 使用 feMorphology 辅以 feFlood 和 feComposite 滤镜改变边框颜色
• 通过 CSS Filter 的 url 模式，可以快速的将 SVG 滤镜引入 HTML 元素，例如 filter: url(#outline)

值得注意的是，由于图形高宽不是 1:1 的，并且 feMorphology 的 dilate 模式也不会根据元素的高宽等比例的扩张，所以生成的边框是不一定在各处的均匀相等的，而 feMorphology 的 radius 属性可以传入两个值，使用空格分离，分别表示横向与纵向的扩张大小，实际使用的时候可以微调一下。

本文更多的是提供一种不规则边框的生成方案思路，当然，具体遇到这种情况大部分还是会以切图为主，不过多了解掌握一种可行方法也不是坏事。
