cad倒角角度怎么用? cad倒角设置角度的教程

网上看到有人问这样一个问题：倒角2X45时，点倒角图标，输入两个距离2，然后就完成了，那个45度数据根本没用上，怎么用，如果是2X60倒角又该怎么做？ 不少CAD初学者是参照教程或视频来学习的这些CAD绘图和修改命令，平时并不太注意命令行中提示，因此没有注意倒角本身就提供了角度参数。

这里不妨将倒角的各项参数简单给大家介绍一下，执行倒角命令（CHA）后，我们注意看命令行提示，如下： 命令:_chamfer (“修剪”模式) 当前倒角距离 1 = 0.0000，距离 2 = 0.0000 选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:      首先第一行提示我们现在倒角的模式是“修剪”，默认的倒角距离1和2是0。第二行是提示可进行的操作和可设置的参数，也就是说我们可以用默认设置，然后直接选择第一条直线和第二条直线进行倒角，也可以输入后面的参数来修改相关设置。

一、倒角用于修建和延伸图形

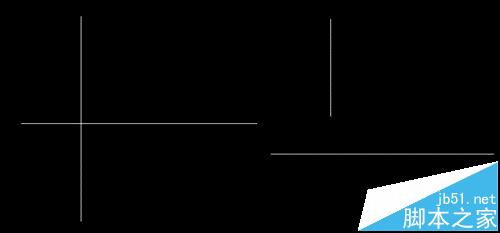

1、默认状态倒角距离为0时，我们可以用来快速修剪和延伸两条线，让他们相连，如下图所示。

2、执行倒角命令，如果倒角距离为默认值0（如果之前设置过距离，重新将距离设置为0），直接单击两条线需要保留的部分，即可自动进行延伸或修剪，如下图所示。

二、设置倒角距离或角度

1、如果已知条件是倒角两边缩进的距离，就输入D（距离）参数，然后分别输入距离1和距离2,然后在拾取两条直线进行倒角。

2、如果已知提交是距离乘角度，如问题中提到的2X60，就需要输入A（角度）参数，回车，然后根据提示输入距离和角度，选择的第一条线是缩进距离为设定距离值的线，如下图所示。

三、倒角的其他应用

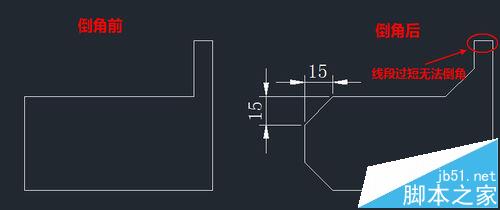

1、多段线(P)：设置好参数后，可以直接选择一条多段线，多段线每个角点都按顺序依次生成倒角，如果线段长度短于设置的距离则不生成倒角。

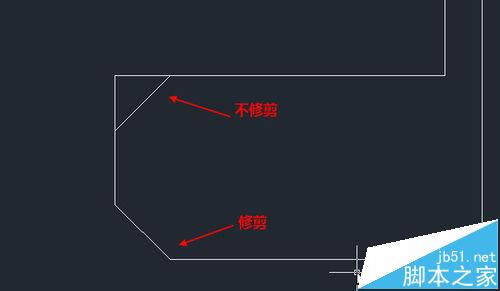

2、修剪（T）：默认为修剪模式，就是将原来的直线超出倒角的部分修剪掉，如果设置为不修剪，则生成倒角的同时原有的线保留不变,如下图所示。

3、多个(M)：可以用相同设置依次选择多组线来生成倒角。 方式(E)：设置按距离或角度来设置倒角，保留此选项估计是为了和旧版本兼容，保证一些旧版的程序能正常运行，在新版可直接设置距离或角度参数，没有必要多一步操作了。

四、小结

这些基础的绘图和修改命令用起来都比较简单，大家应该想到类似2X60倒角这种较普遍的需求CAD命令肯定是可以满足的，因此遇到类似的问题时先看看命令行的参数，一般很容易就可以找到答案。对于一些常用的绘图和修改命令，不妨每个参数都试一下，对于大家快速熟悉和掌握CAD非常有帮助。

注意事项：

倒角和倒圆角的基本技巧类似，只是距离、角度改成了半径。
