概述

一、前言

点关注不迷路，持续输出Unity干货文章。
嗨，大家好，我是新发。
之前我写了一篇Unity流体模拟的文章：《Unity流体模拟，支持粒子系统，支持流体碰撞交互（Obi Fluid插件使用教程）》
然后有同学私信我，问我能否做药剂打入血管的效果。

这个嘛，用ObiFluid可以做，不过我今天要尝试的，是用另一种方式：直接使用Unity的粒子系统来做。

二、最终效果

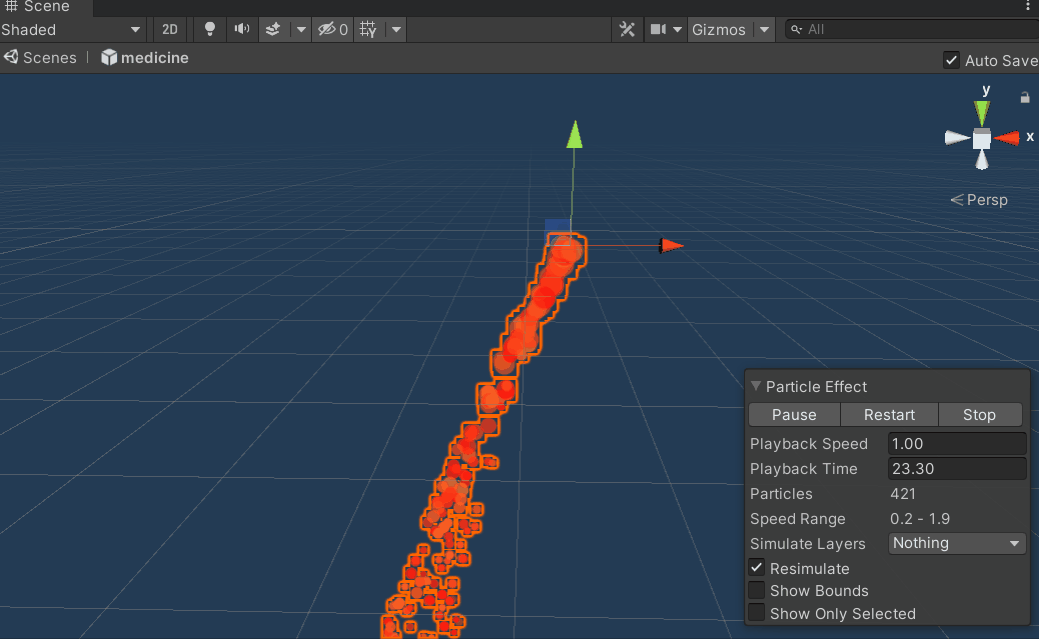

最终效果如下，效果虽然一般，不过制相对简单很多。

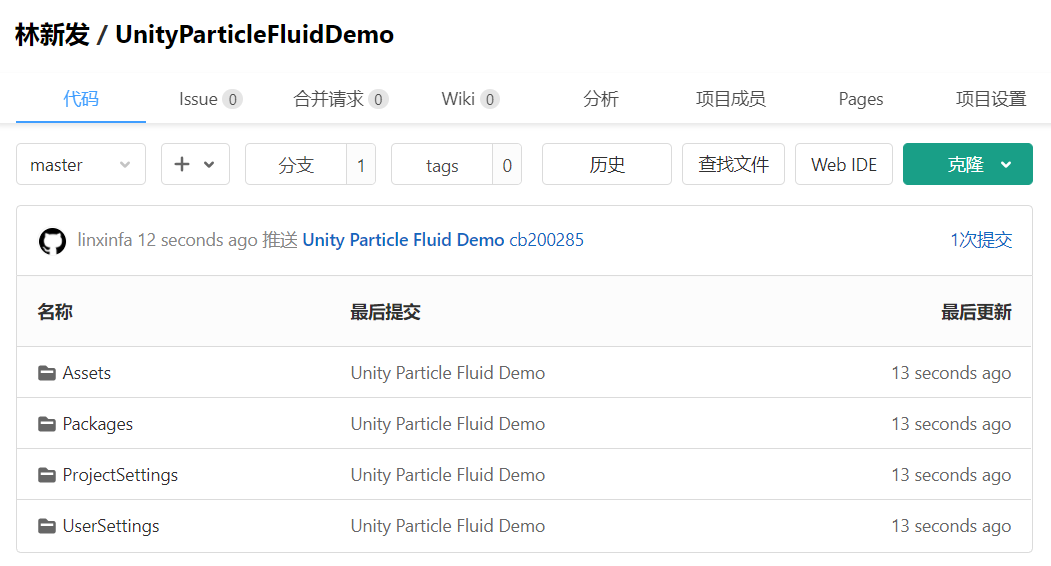

本文Demo工程已上传到CodeChina，感兴趣的同学可自行下载学习。
地址：https://codechina.csdn.net/linxinfa/UnityParticleFluidDemo
注：我使用的Unity版本：Unity 2020.1.14f1c1 (64-bit)。

三、制作过程

1、导入血管模型

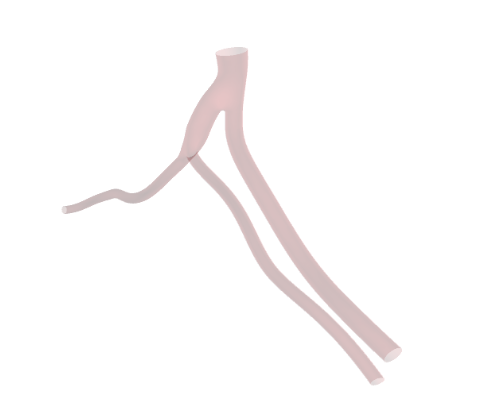

将血管模型导入工程中。

2、血管Shader

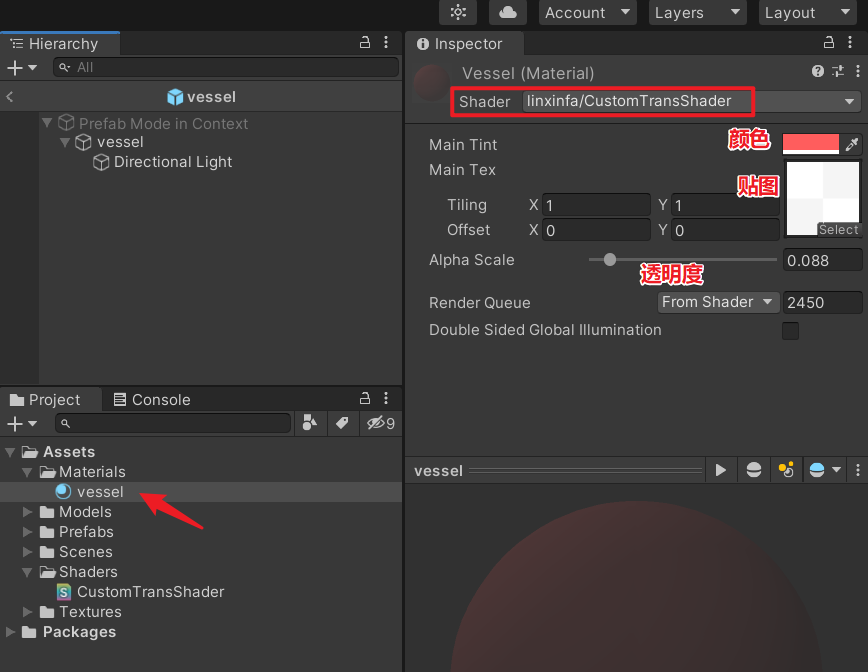

因为我们需要透过血管看到药水流动，所以血管需要半透明显示，我们这里创建一个shader，实现半透明效果。

shader代码如下：

Shader "linxinfa/CustomTransShader" {
	Properties {
		_Color ("Main Tint", Color) = (1,1,1,1)
		_MainTex ("Main Tex", 2D) = "white" {}
		_AlphaScale("Alpha Scale",Range(0,1)) = 1
	}
	SubShader {
		Tags{"Queue" = "AlphaTest" "IgnoreProjector" = "True" "RenderType" = "Transparent"}

		Pass
		{
			Tags{"LightMode" = "ForwardBase"}

			Cull Front

			ZWrite Off
			Blend SrcAlpha OneMinusSrcAlpha


			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#include "Lighting.cginc"
			#include "UnityCG.cginc"

			fixed4 _Color;
			sampler2D _MainTex;
			float4 _MainTex_ST;
			fixed _AlphaScale;

			struct a2v
			{
				float4 vertex : POSITION;
				float3 normal : NORMAL;
				float4 texcoord : TEXCOORD0;
			};

			struct v2f
			{
				float4 pos : SV_POSITION;
				float3 worldNormal : TEXCOORD0;
				float3 worldPos : TEXCOORD1;
				float2 uv : TEXCOORD2;
			};

			v2f vert(a2v v)
			{
				v2f o;
				o.pos = UnityObjectToClipPos(v.vertex);
				o.worldNormal = UnityObjectToWorldNormal(v.normal);
				o.worldPos = mul(unity_ObjectToWorld,v.vertex).xyz;

				o.uv = TRANSFORM_TEX(v.texcoord,_MainTex);

				return o;

			}

			fixed4 frag(v2f i) : SV_TARGET0
			{
				fixed3 worldNormal = normalize(i.worldNormal);
				fixed3 worldLightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));

				fixed4 texcolor = tex2D(_MainTex,i.uv);

				fixed3 albedo = texcolor.rgb * _Color.rgb;
				fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;
				fixed3 diffues = _LightColor0.rgb * albedo * max(0,dot(worldNormal,worldLightDir));

				return fixed4(ambient + diffues,texcolor.a * _AlphaScale);
			}





			ENDCG
		}


		Pass
		{
			Tags{"LightMode" = "ForwardBase"}

			Cull Back

			ZWrite Off
			Blend SrcAlpha OneMinusSrcAlpha


			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#include "Lighting.cginc"
			#include "UnityCG.cginc"

			fixed4 _Color;
			sampler2D _MainTex;
			float4 _MainTex_ST;
			fixed _AlphaScale;

			struct a2v
			{
				float4 vertex : POSITION;
				float3 normal : NORMAL;
				float4 texcoord : TEXCOORD0;
			};

			struct v2f
			{
				float4 pos : SV_POSITION;
				float3 worldNormal : TEXCOORD0;
				float3 worldPos : TEXCOORD1;
				float2 uv : TEXCOORD2;
			};

			v2f vert(a2v v)
			{
				v2f o;
				o.pos = UnityObjectToClipPos(v.vertex);
				o.worldNormal = UnityObjectToWorldNormal(v.normal);
				o.worldPos = mul(unity_ObjectToWorld,v.vertex).xyz;

				o.uv = TRANSFORM_TEX(v.texcoord,_MainTex);

				return o;

			}

			fixed4 frag(v2f i) : SV_TARGET0
			{
				fixed3 worldNormal = normalize(i.worldNormal);
				fixed3 worldLightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));

				fixed4 texcolor = tex2D(_MainTex,i.uv);

				fixed3 albedo = texcolor.rgb * _Color.rgb;
				fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;
				fixed3 diffues = _LightColor0.rgb * albedo * max(0,dot(worldNormal,worldLightDir));

				return fixed4(ambient + diffues,texcolor.a * _AlphaScale);
			}

			ENDCG

	}
	}
		FallBack "Transparent/VertexLit"
}
