概述

嵌套表格，即在一张表格中的特定单元格中再插入一个或者多个表格，使用嵌套表格的优点在于能够让内容的布局更加合理，同时也方便程序套用。下面的示例中，将介绍如何通过C#编程来演示如何插入嵌套表格到PDF文档。

要点概括：

1. 插入嵌套表格

2. 插入文字到嵌套表格

3. 插入图片到嵌套表格

使用工具

Spire.PDF 4.9.7

注:

1.这里使用的版本为4.9.7，经测试，对于代码中涉及的PdfGridCellContentList类和PdfGridCellContent类仅在使用该版本或者以上版本可用。使用时，请注意版本信息。

2.下载安装后，在编辑代码时，请注意添加引用Spire.Pdf.dll(dll文件可在安装路径下的Bin文件夹下获取)

示例代码（供参考）

步骤 1 ：创建文档

PdfDocument pdf = new PdfDocument();
PdfPageBase page = pdf.Pages.Add();

步骤 2 ：添加字体、画笔，写入文本到PDF文档

PdfTrueTypeFont font = new PdfTrueTypeFont(new Font("行楷", 11f), true);
PdfPen pen = new PdfPen(Color.Gray);
string text = "2018 Pyeongchang Olympic Winter Games Medal Ranking";
page.Canvas.DrawString(text, font, pen, 100, 50);

步骤 3 ：创建第一个表格

//创建一个PDF表格，并添加两行
PdfGrid grid = new PdfGrid();
PdfGridRow row1 = grid.Rows.Add();
PdfGridRow row2 = grid.Rows.Add();

//设置表格的单元格内容和边框之间的上、下边距
grid.Style.CellPadding.Top = 5f;
grid.Style.CellPadding.Bottom = 5f;

//添加三列，并设置列宽
grid.Columns.Add(3);
grid.Columns[0].Width = 120f;
grid.Columns[1].Width = 150f;
grid.Columns[2].Width = 120f;

步骤 4 ：创建一个嵌套表格

//创建一个一行两列的嵌套表格
PdfGrid embedGrid1 = new PdfGrid();
PdfGridRow newRow = embedGrid1.Rows.Add();
embedGrid1.Columns.Add(2);

//设置嵌套表格的列宽
embedGrid1.Columns[0].Width = 50f;
embedGrid1.Columns[1].Width = 60f;

步骤 5 ：添加文本、图片到嵌套表格

//初始化SizeF类，设置图片大小
SizeF imageSize = new SizeF(45, 35);

//实例化PdfGridCellContentList、PdfGridCellContent类，加载需要添加到嵌套表格的图片
PdfGridCellContentList contentList = new PdfGridCellContentList();
PdfGridCellContent content = new PdfGridCellContent();
content.Image = PdfImage.FromFile("1.png");
content.ImageSize = imageSize;
contentList.List.Add(content);
//实例化PdfStringFormat、PdfTrueTypeFont类，设置单元格文字对齐方式
PdfStringFormat stringFormat = new PdfStringFormat(PdfTextAlignment.Center, PdfVerticalAlignment.Middle);

//添加文本内容及图片到嵌套表格
newRow.Cells[0].Value = "Norway";
newRow.Cells[0].StringFormat = stringFormat;
newRow.Cells[1].Value = contentList; //将图片添加到嵌套表格的第二个单元格
newRow.Cells[1].StringFormat = stringFormat;

步骤 6 ：添加数据到第一个表格

//设置第一个表格的单元格的值和格式
row1.Cells[0].Value = "Rank";
row1.Cells[0].StringFormat = stringFormat;
row1.Cells[0].Style.Font = font;
row1.Cells[0].Style.BackgroundBrush = PdfBrushes.LightSalmon;
row1.Cells[1].Value = "Country";
row1.Cells[1].StringFormat = stringFormat;
row1.Cells[1].Style.Font = font;
row1.Cells[1].Style.BackgroundBrush = PdfBrushes.LightSalmon;
row1.Cells[2].Value = "Total";
row1.Cells[2].StringFormat = stringFormat;
row1.Cells[2].Style.Font = font;
row1.Cells[2].Style.BackgroundBrush = PdfBrushes.LightSalmon;

row2.Cells[0].Value = "1";
row2.Cells[0].StringFormat = stringFormat;
row2.Cells[0].Style.Font = font;
row2.Cells[1].Value = embedGrid1; //将嵌套表格添加到第一个表格的第二行第二个单元格
row2.Cells[1].StringFormat = stringFormat;

row2.Cells[2].Value = "39";
row2.Cells[2].StringFormat = stringFormat;
row2.Cells[2].Style.Font = font;

步骤 7：将表格绘制到页面指定位置

grid.Draw(page, new PointF(30f, 90f));

步骤 8 ：保存文档

pdf.SaveToFile("result.pdf");

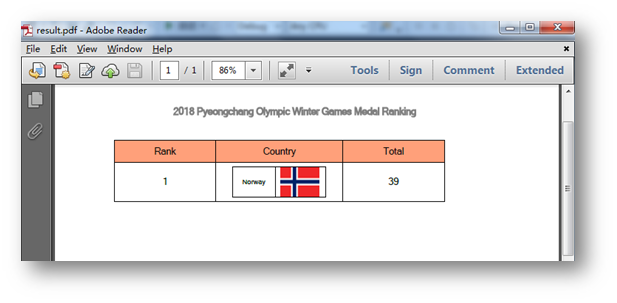

完成代码后，调试程序，生成文档。绘制的表格如下：

全部代码：

using Spire.Pdf;
using Spire.Pdf.Graphics;
using Spire.Pdf.Grid;
using System.Drawing;
using System.Windows.Forms;
using System;

namespace NestedTable_PDF
{
    class Program
    {
        static void Main(string[] args)
        {
            //实例化PdfDocument类，并添加页面到新建的文档
            PdfDocument pdf = new PdfDocument();
            PdfPageBase page = pdf.Pages.Add();

            //添加字体、画笔，写入文本到PDF文档
            PdfTrueTypeFont font = new PdfTrueTypeFont(new Font("行楷", 11f), true);
            PdfPen pen = new PdfPen(Color.Gray);
            string text = "2018 Pyeongchang Olympic Winter Games Medal Ranking";
            page.Canvas.DrawString(text, font, pen, 100, 50);

            //创建一个PDF表格，并添加两行
            PdfGrid grid = new PdfGrid();
            PdfGridRow row1 = grid.Rows.Add();
            PdfGridRow row2 = grid.Rows.Add();

            //设置表格的单元格内容和边框之间的上、下边距
            grid.Style.CellPadding.Top = 5f;
            grid.Style.CellPadding.Bottom = 5f;

            //添加三列，并设置列宽
            grid.Columns.Add(3);
            grid.Columns[0].Width = 120f;
            grid.Columns[1].Width = 150f;
            grid.Columns[2].Width = 120f;

            //创建一个一行两列的嵌套表格
            PdfGrid embedGrid1 = new PdfGrid();
            PdfGridRow newRow = embedGrid1.Rows.Add();
            embedGrid1.Columns.Add(2);

            //设置嵌套表格的列宽
            embedGrid1.Columns[0].Width = 50f;
            embedGrid1.Columns[1].Width = 60f;

            //初始化SizeF类，设置图片大小
            SizeF imageSize = new SizeF(45, 35);

            //实例化PdfGridCellContentList、PdfGridCellContent类，加载需要添加到嵌套表格的图片
            PdfGridCellContentList contentList = new PdfGridCellContentList();
            PdfGridCellContent content = new PdfGridCellContent();
            content.Image = PdfImage.FromFile("1.png");
            content.ImageSize = imageSize;
            contentList.List.Add(content);
            //实例化PdfStringFormat、PdfTrueTypeFont类，设置单元格文字对齐方式
            PdfStringFormat stringFormat = new PdfStringFormat(PdfTextAlignment.Center, PdfVerticalAlignment.Middle);

            //添加文本内容及图片到嵌套表格
            newRow.Cells[0].Value = "Norway";
            newRow.Cells[0].StringFormat = stringFormat;
            newRow.Cells[1].Value = contentList; //将图片添加到嵌套表格的第二个单元格
            newRow.Cells[1].StringFormat = stringFormat;

            //设置第一个表格的单元格的值和格式
            row1.Cells[0].Value = "Rank";
            row1.Cells[0].StringFormat = stringFormat;
            row1.Cells[0].Style.Font = font;
            row1.Cells[0].Style.BackgroundBrush = PdfBrushes.LightSalmon;
            row1.Cells[1].Value = "Country";
            row1.Cells[1].StringFormat = stringFormat;
            row1.Cells[1].Style.Font = font;
            row1.Cells[1].Style.BackgroundBrush = PdfBrushes.LightSalmon;
            row1.Cells[2].Value = "Total";
            row1.Cells[2].StringFormat = stringFormat;
            row1.Cells[2].Style.Font = font;
            row1.Cells[2].Style.BackgroundBrush = PdfBrushes.LightSalmon;

            row2.Cells[0].Value = "1";
            row2.Cells[0].StringFormat = stringFormat;
            row2.Cells[0].Style.Font = font;
            row2.Cells[1].Value = embedGrid1; //将嵌套表格添加到第一个表格的第二行第二个单元格
            row2.Cells[1].StringFormat = stringFormat;

            row2.Cells[2].Value = "39";
            row2.Cells[2].StringFormat = stringFormat;
            row2.Cells[2].Style.Font = font;

            //将表格绘制到页面指定位置
            grid.Draw(page, new PointF(30f, 90f));

            //保存文档并打开
            pdf.SaveToFile("result.pdf");
            System.Diagnostics.Process.Start("result.pdf");
        }
    }
}

以上就是C# 实现绘制PDF嵌套表格案例详解的详细内容，更多关于C# 的资料请关注靠谱客其它相关文章！
