概述

本文为大家分享了Unity制作签名功能的具体代码，供大家参考，具体内容如下

前言：项目中需要做一个签名的功能，同时需要两个两个屏幕进行显示，但是都是在UI上，从网上查了大量资料。

找到两种方法：

1、修改图片像素点但是是马赛克效果，不满足需求
2、使用LineRenderer 的3D签名制作出2D效果

改像素点：

先上代码

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

public class Test : ObjBase
{

    public GameObject m_obj;
    private Texture2D m_tex;
    public Color m_color;
    public int size = 3;
    private Color[] m_textureColorsStart;


    public RawImage showImg;
    void Start()
    {
        if (Display.displays.Length > 1)
            Display.displays[1].Activate();
        if (Display.displays.Length > 2)
            Display.displays[2].Activate();
        m_tex = m_obj.GetComponent<MeshRenderer>().material.mainTexture as Texture2D;
        //从纹理中获取像素颜色
        m_textureColorsStart = m_tex.GetPixels();
        Debug.Log(m_tex.name);
    }


    void Update()
    {
        //Vector3 oldPos=Vector3.zero;
        //oldPos = Input.mousePosition;
        //Ray ray = uiCam.ScreenPointToRay(Input.mousePosition);
        Ray ray = Camera.main.ScreenPointToRay(Input.mousePosition);
        RaycastHit hit;
        if (Input.GetMouseButton(0))
        {
            // float m_magnitude = (Input.mousePosition - oldPos).magnitude;
            // Vector3 dir = Input.mousePosition - oldPos;
            if (Physics.Raycast(ray, out hit))
            {
                //在碰撞位置处的UV纹理坐标。
                Vector2 pixelUV = hit.textureCoord;
                //以像素为单位的纹理宽度
                pixelUV.x *= m_tex.width;
                pixelUV.y *= m_tex.height;
                //贴图UV坐标以右上角为原点
                for (float i = pixelUV.x - 1; i < pixelUV.x + size; i++)
                {
                    for (float j = pixelUV.y - 1; j < pixelUV.y + size; j++)
                    {
                        m_tex.SetPixel((int)i, (int)j, m_color);
                    }
                }
                Debug.Log(pixelUV);
                m_tex.Apply();
                showImg.texture = m_tex;
            }
        }
        if (Input.GetKeyDown(KeyCode.Space))
        {
            //还原
            m_tex.SetPixels(m_textureColorsStart);
            m_tex.Apply();
        }


        //在处理鼠标按下的记录下位置，抬起的时候记录下位置，取2个位置中间的位置发射射线
        //if (Input.GetMouseButtonDown(0))
        //{

        //}
        //if (Input.GetMouseButtonUp(0))
        //{

        //}
    }

    public void OnClick()
    {

        showImg.texture = m_tex;
    }
}

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class ObjBase : MonoBehaviour
{


    public bool IsShow
    {
        get { return gameObject.activeSelf; }
    }

    // Use this for initialization
    void Start()
    {

    }

    /// <summary>
    /// 显示
    /// </summary>
    /// <param name="parameter"></param>
    public virtual void Show(object parameter = null)
    {

        gameObject.SetActive(true);
    }

    /// <summary>
    /// 隐藏
    /// </summary>
    /// <param name="parameter"></param>
    public virtual void Hide(object parameter = null)
    {
        gameObject.SetActive(false);
    }



}

Test脚本是用来修改像素点的，ObjBase只是一个根父类，控制显示和隐藏。

测试场景用的Quad，通过读取他的mainTexture对应的像素，进行修改，UI中的话就是将一张图片转成Texture2D形式，通过读取像素点，进行修改即可，同时还可以实现同步效果。

项目中的Hierarchy窗口设置：

项目需求：使用了两个画布，MainCamera照射Quad,两个UI相机分别照射两个画布，画布的Render Mode设置为Screen Space -Camera格式。GameObject挂载脚本，Quad用来修改其上的图片的像素点。

效果图：

使用LineRenderer 3D划线方法实现2D签名效果：

先上代码：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;
using System.Text;
using System.IO;
using UnityEngine.EventSystems;

public class Test5 : MonoBehaviour {

    public GameObject drawObj;
    private bool beginDraw;
    private GameObject obj;
    public Transform parent;
    public RawImage rawImg;
    public Camera UICam;
    public Camera main;//主相机和UI相机共同照射到的地方进行截图
    Color[] colors;
    Texture2D myTexture2D;
    public RawImage photo;

    public RawImage showImg;
    [SerializeField] private string _name;

    public RectTransform canvas1;

    public void SaveFile()
    {
        Camera mainCam;
        GameObject cam = Camera.main.gameObject;

        if (cam)
        {
            mainCam = cam.GetComponent<Camera>();
        }
        else
        {
            return;
        }

        RenderTexture renderTex;

        renderTex = new RenderTexture(Screen.width, Screen.height, 24);
        mainCam.targetTexture = renderTex;
        mainCam.Render();

         myTexture2D = new Texture2D(renderTex.width, renderTex.height);
        RenderTexture.active = renderTex;
        myTexture2D.ReadPixels(new Rect(0, 0, renderTex.width, renderTex.height), 0, 0);


        myTexture2D.Apply();
        byte[] bytes = myTexture2D.EncodeToJPG();

        myTexture2D.Compress(true);
        myTexture2D.Apply();
        RenderTexture.active = null;

        File.WriteAllBytes(Application.dataPath + "/StreamingAssets/TextureTemp.png", bytes);
        mainCam.targetTexture = null;
        GameObject.Destroy(renderTex);
    }

    public void OnClick()
    {

        main.rect = new Rect(0, 0, 1, 1);
       CaptureCamera( main,new Rect(Screen.width * 0f, Screen.height * 0f, Screen.width * 1f, Screen.height * 1f));


    }


    /// <summary>
    /// 对相机截图。
    /// </summary>
    /// <returns>The screenshot2.</returns>
    /// <param name="camera">Camera.要被截屏的相机</param>
    /// <param name="rect">Rect.截屏的区域</param>
    Texture2D CaptureCamera(Camera camera,Rect rect)
    {
        // 创建一个RenderTexture对象
        RenderTexture rt = new RenderTexture((int)rect.width, (int)rect.height, 0);
        // 临时设置相关相机的targetTexture为rt, 并手动渲染相关相机
        camera.targetTexture = rt;
        camera.Render();
        //ps: --- 如果这样加上第二个相机，可以实现只截图某几个指定的相机一起看到的图像。
         //camera2.targetTexture = rt;
        // camera2.Render();
        //ps: -------------------------------------------------------------------

        // 激活这个rt, 并从中中读取像素。
        RenderTexture.active = rt;
        Texture2D screenShot = new Texture2D((int)rect.width, (int)rect.height, TextureFormat.RGB24, false);
        screenShot.ReadPixels(rect, 0, 0);// 注：这个时候，它是从RenderTexture.active中读取像素
        screenShot.Apply();

        // 重置相关参数，以使用camera继续在屏幕上显示
        camera.targetTexture = null;
       // camera2.targetTexture = null;
        //ps: camera2.targetTexture = null;
        RenderTexture.active = null; // JC: added to avoid errors
        GameObject.Destroy(rt);
        // 最后将这些纹理数据，成一个png图片文件
        byte[] bytes = screenShot.EncodeToPNG();
        string filename = Application.dataPath + string.Format("/Screenshot_{0}.png", _name);
        System.IO.File.WriteAllBytes(filename, bytes);
        Debug.Log(string.Format("截屏了一张照片: {0}", filename));
        showImg.texture = screenShot;
        main.rect = new Rect(0.25f, 0.35f, 0.5f, 0.5f);
        return screenShot;
    }


    void Start () {
        if (Display.displays.Length > 1)
            Display.displays[1].Activate();
        if (Display.displays.Length > 2)
            Display.displays[2].Activate();
    }

 // Update is called once per frame
 void Update () {
        if (Input.GetMouseButtonDown(0))
        {
            beginDraw = true;
            obj = Instantiate(drawObj) as GameObject;
            obj.transform.parent = parent;
        }
        if (Input.GetMouseButtonUp(0))
        {
            beginDraw = false;
        }

        if (beginDraw)
        {
            Vector3 position = new Vector3(Input.mousePosition.x, Input.mousePosition.y, 10f);
            position = Camera.main.ScreenToWorldPoint(position);
            //Vector3 localPoint;
            //if(RectTransformUtility.ScreenPointToWorldPointInRectangle(canvas1, position, null, out localPoint))
            //{
            //    position = localPoint;
            //}


            DrawText dt = obj.GetComponent<DrawText>();
            dt.points.Add(position);
            dt.Draw();
            dt.line.startColor = Color.yellow;
            dt.line.endColor = Color.yellow;
            dt.line.startWidth = 0.03f;
            dt.line.endWidth = 0.03f;
        }

    }
}

Test5是划线和截取签名的操作，绑定在空物体上，OnClick函数绑定在按钮上

Line:制作签名预制体

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class DrawText : MonoBehaviour {


    public List<Vector3> points = new List<Vector3>();
    public  LineRenderer line;
    private void Awake()
    {
        line = GetComponent<LineRenderer>();
    }
    public  void Draw()
    {
        line.positionCount = points.Count;
        for (int i = 0; i < points.Count; i++)
        {
            line.SetPosition(i, points[i]);
            line.startWidth =2f;
            line.endWidth =2f;
        }
    }
    // Use this for initialization
    void Start () {

 }

 // Update is called once per frame
 void Update () {

 }
}

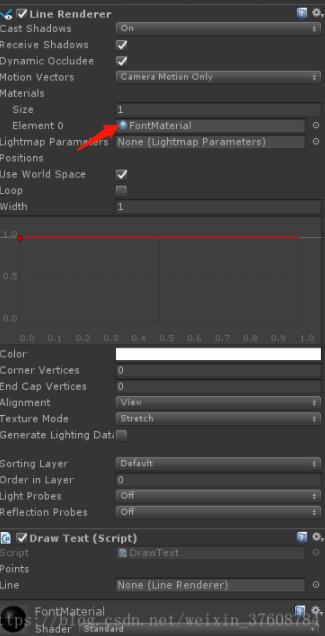

Draw Text脚本挂在预制体Line上，Line 添加LineRenderer组件，同时Material中加入自己创建的材质球

项目需求：Hierarchy窗口设置

和上面一种方法一样，也是两个画布，两个UI相机，同时需要一个MainCamera

parent为空物体，用来作为根节点，将签名时实时生成的预制体放在其下面，作为子节点，方便后面进行销毁，重新签名。

重点：

第二种方法使用的是特定相机照射画面进行截图，Test5中的CaptureCamera方法就是截取主相机照射到的画面。由于签名不能进行全屏进行截图，只能部分截图，类似相面的画面

下面会有一些常规的功能按钮，重新签名，保存签名等等操作，这些操作就是在UI上进行签名。

所以，通过修改MainCamera的Viewport Rect窗口来进行截图，同时能够实现正常的签名操作。

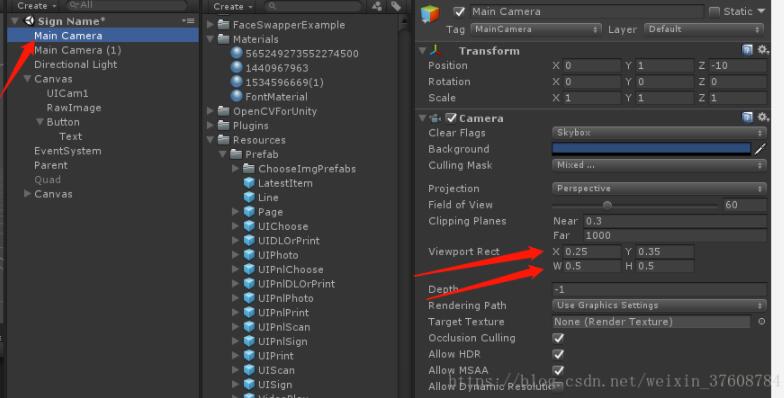

MainCamera的Viewport Rect设置：

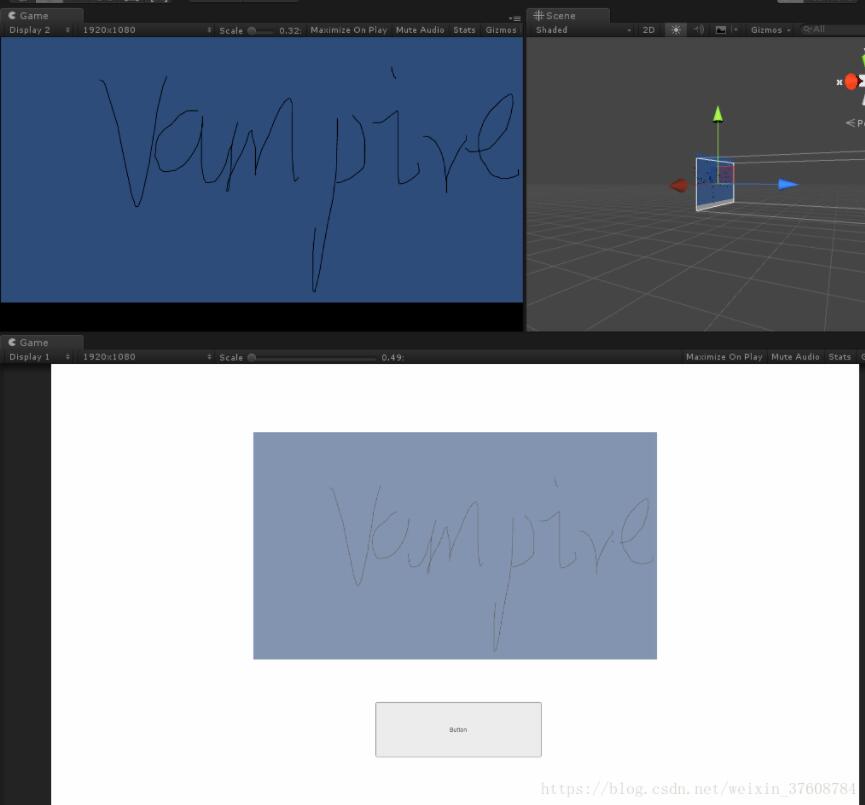

运行刚开始：

通过设置这个属性，可以使签名界面呈现上一个图的效果，前面是UI层，后面是3D层。

然而在截屏图的时候如果始终保持Viewport Rect是上面的设置，则截图的时候仍把周围的黑色部分也截取出来，刚开始以为特定相机照射截图只截取Viewport Rect中的图像，后来测试是周围的所有黑色部分也截取了，这样就不满足要求。

所以，在代码中签字的时候保持上面的设置，截图之前main.rect = new Rect(0, 0, 1, 1);设置成全屏，截好之后重新回复成原来的设置 main.rect = new Rect(0.25f, 0.35f, 0.5f, 0.5f);，截图完成之后将签名图片赋值给第二个屏幕画布中的RawImage进行展示。

达到效果。结合UI实际签名过程中
