概述

前言

如果你玩过三国志这种类型的战旗游戏或者模拟城市、部落冲突、海岛奇兵这种模拟经营类的游戏，那么你对网格地图一定不会陌生。在这些游戏中，所有地图场景中的物体都是基于整齐的网格来记录位置等信息。如下图：

如果你还是感知不到什么是网格地图。俄罗斯方块或者贪吃蛇你一定不会陌生，物体的存在是依托于规整的网格地图而存在的。

还是一如既往，本篇文章为零基础小白文，如果你是小萌新，并且对网格地图感兴趣的话，可以学习本片文章，然后尝试创建自己的游戏吧！

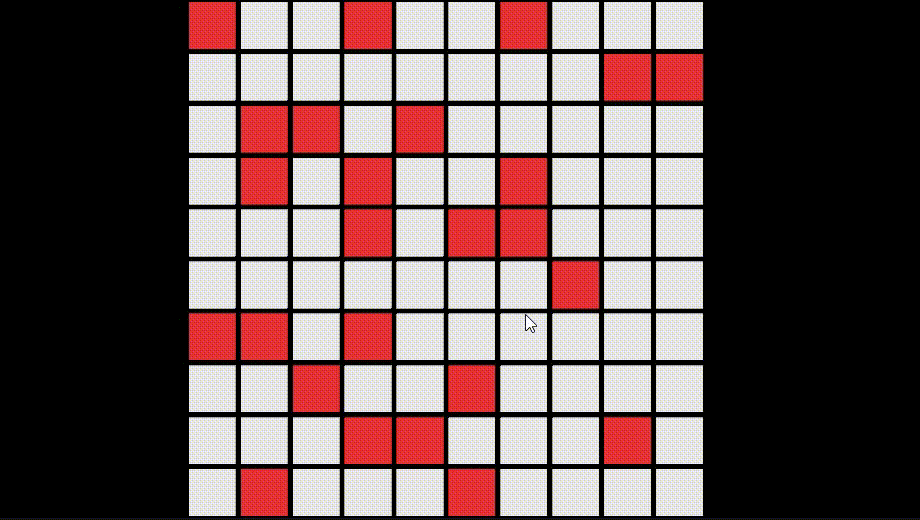

本文章的最终显示效果为：

1，创建组建出网格的基本单元

我们知道网格是由一个个格子组成的，所以第一步需要先创建出一个基本的模板：

创建一个脚本命名为Grid，并定义一些我们需要修改的属性，由于本案例我想要创建一个有障碍物的地图，用来作为A*寻路的地图。所以需要下面的信息：

模板宽度
模板高度
模板颜色
模板是否为障碍（由颜色标识）
模板点击事件（模板颜色转换）

编写模板脚本：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System;

public class Grid : MonoBehaviour
{

    public float gridWidght;
    public float girdHeight;
    public bool isHinder;
    public Color color;
    public Action OnClick;
    //当网格地图比较大时，每帧更新模板颜色比较消耗性能，可以修改为通过事件触发
    void Update()
    {
        gameObject.GetComponent<MeshRenderer>().material.color=color;
    }
    //委托绑定模板点击事件
    private void OnMouseDown()
    {
        OnClick?.Invoke();
    }

}

编写好脚本后，创建模板预制体，本案例就使用一个简单的方块来作为演示案例，为了保证可以区分每一个方格，大小缩放到0.9，这样两个方格之间就会有空隙来分割不同的网格块。

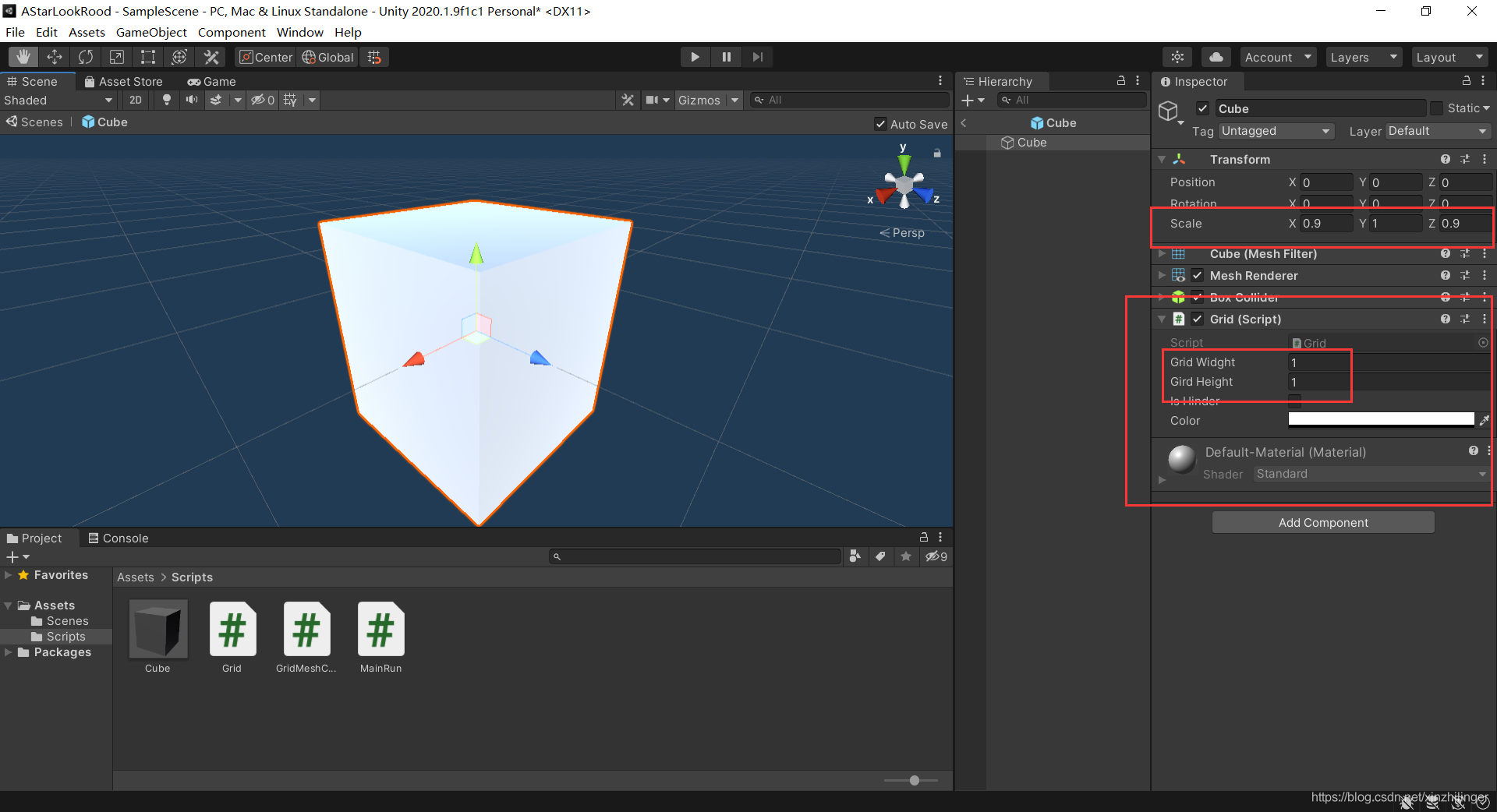

创建好方格后，将Grid脚本挂在到物体上，并设置相关的初始参数，具体如图：

2，编辑网格创建脚本

接下来我们就需要封装一个网格创建的脚本，创建一个脚本命名为GridMeshCreate，然后编写该脚本，为了实现创建网格地图的功能，我们需要获取到一些基本信息：

创建网格的宽度：x轴Grid预制体的个数
创建网格的高度：y轴Grid预制体的个数
创建网格中Grid的位置：通过一个初始点，然后通过Grid的长宽计算

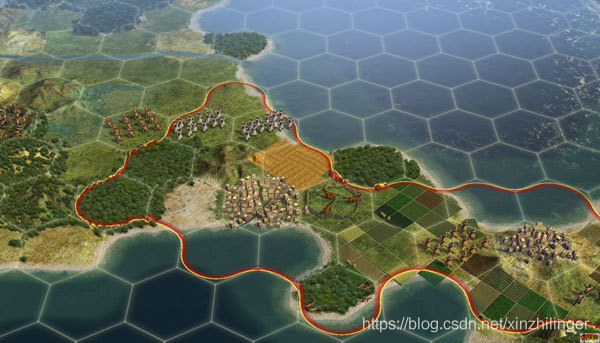

完成上面的信息的定义后，我们就可以编写脚本来实现网格创建的功能了，但是在此之前我们要思考一个问题，我们的创建的每一个Grid的会完全一摸一样吗。答案肯定是不会。比如说，在一些模拟经营的游戏中，一个物体可能会对周围的环境造成一些影响，为了标识其影响范围，就需要通过不同颜色的网格来表示，如图所示：

在上面的图片中可以看出，我们需要对于不同区块的网格进行不同的信息展示，这就需要我们在网格创建时传入对应的处理逻辑。具体的代码结构为：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System;


public class GridMeshCreate : MonoBehaviour
{
    [Serializable]
    public class MeshRange
    {
        public int widght;
        public int height;
    }
    //网格的宽高范围
    public MeshRange meshRange;
    //生成网格起始点
    public Vector3 startPos;
    //网格生成的父物体
    public Transform parentTran;
    //模板预制体
    public GameObject gridPre;

    private Grid[,] m_grids;
    public Grid[,] MeshGridData
    {
        get
        {
            return m_grids;
        }
    }
    //注册模板事件
    public Action<Grid> gridEvent;

    /// <summary>
    /// 基于挂载组件的初始数据创建网格
    /// </summary>
    public void CreateMesh()
    {
        if (meshRange.widght == 0 || meshRange.height == 0)
        {
            return;
        }
        ClearMesh();
        m_grids = new Grid[meshRange.widght, meshRange.height];
        for (int i = 0; i < meshRange.widght; i++)
        {
            for (int j = 0; j < meshRange.height; j++)
            {
                CreateGrid(i, j);

            }
        }
    }

    /// <summary>
    /// 重载，基于传入宽高数据来创建网格
    /// </summary>
    /// <param name="height"></param>
    /// <param name="widght"></param>
    public void CreateMesh(int height,int widght)
    {
        if (widght == 0 || height == 0)
        {
            return;
        }
        ClearMesh();
        m_grids = new Grid[widght, height];
        for (int i = 0; i < widght; i++)
        {
            for (int j = 0; j < height; j++)
            {
                CreateGrid(i, j);
            }
        }
    }

    /// <summary>
    /// 根据位置创建一个基本的Grid物体
    /// </summary>
    /// <param name="row">x轴坐标</param>
    /// <param name="column">y轴坐标</param>
    public void CreateGrid(int row,int column)
    {
        GameObject go = GameObject.Instantiate(gridPre, parentTran);
        Grid grid = go.GetComponent<Grid>();

        float posX = startPos.x + grid.gridWidght * row;
        float posZ = startPos.z + grid.girdHeight * column;
        go.transform.position = new Vector3(posX, startPos.y, posZ);
        m_grids[row, column] = grid;
        gridEvent?.Invoke(grid);
    }

    /// <summary>
    /// 删除网格地图，并清除缓存数据
    /// </summary>
    public void ClearMesh()
    {
        if (m_grids == null || m_grids.Length == 0)
        {
            return;
        }
        foreach (Grid grid in m_grids)
        {
            if (grid.gameObject != null)
            {
                Destroy(grid.gameObject);
            }
        }
        Array.Clear(m_grids, 0, m_grids.Length);
    }
}

关于上面的脚本，有下面的两个关键点：

创建网格
对外暴露处理Grid逻辑的方法

关于网格的创建，在脚本中，我们写了一个重载的方法public void CreateMesh(int height,int widght)，传入了网格宽和高，来方便通过后期通过脚本灵活的修改网格的宽和高（注意这里的宽和高指的是x轴与y轴格子的个数）

而对于Grid逻辑对外暴露的实现，是利用在创建预制体时，为其添加一个委托事件。这样就可以在我们其他脚本创建时写入逻辑方法，而不需要对于这个封装好的网格地图创建类进行修改，而关于委托的一些知识，可以查看我之前的文章：

关于委托的文章：
C# 委托基础与入门

3，地图生成案例

在我们封装好网格创建的脚本后，就可以通过该脚本来做一个简单的网格地图来演示其用法

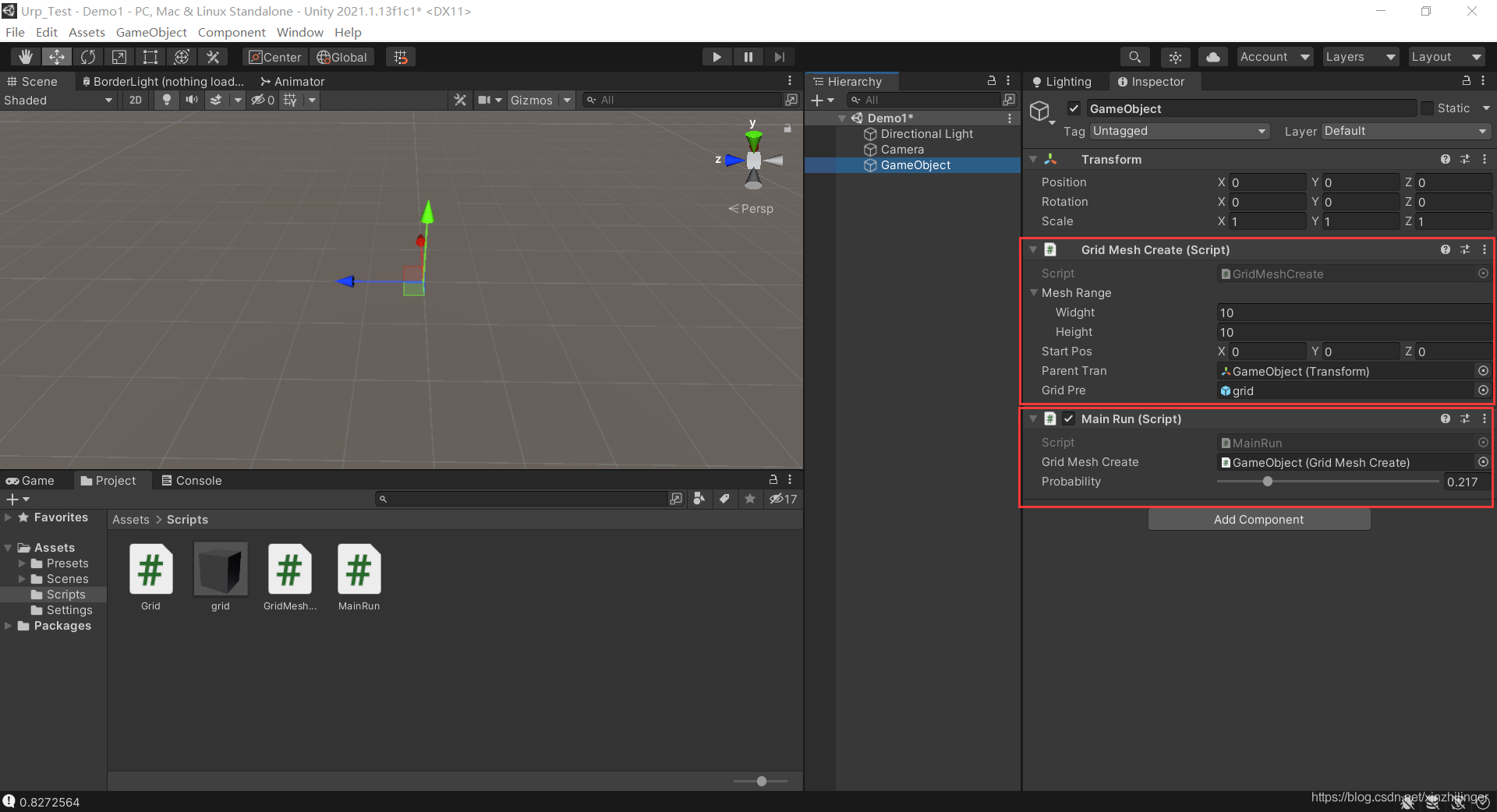

创建脚本命名为MainRun ，并进行编辑：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MainRun : MonoBehaviour
{
    //获取网格创建脚本
    public GridMeshCreate gridMeshCreate;
    //控制网格元素grid是障碍的概率
    [Range(0,1)]
    public float probability;

    private void Update()
    {
        if (Input.GetKeyDown(KeyCode.Space))
        {
            Run();
        }
    }
    private void Run()
    {

        gridMeshCreate.gridEvent = GridEvent;
        gridMeshCreate.CreateMesh();
    }

    /// <summary>
    /// 创建grid时执行的方法，通过委托传入
    /// </summary>
    /// <param name="grid"></param>
    private void GridEvent(Grid grid)
    {
        //概率随机决定该元素是否为障碍
        float f = Random.Range(0, 1.0f);
        Debug.Log(f.ToString());
        grid.color = f <= probability ? Color.red : Color.white;
        grid.isHinder = f <= probability;
        //模板元素点击事件
        grid.OnClick = () => {
            if (!grid.isHinder)
                grid.color = Color.blue;
        };

    }
}

可以看到，在Run方法中是对于我们网格创建框架的一个调用，而在GridEvent(Grid grid)中我们就可以写入我们的逻辑，并通过修改Grid脚本中的代码来辅助完成我们需要的效果，比如本案例中在Grid写入了一个点击事件，就可以在创建时通过委托定义该事件。
