概述

示例目的：使用时间器添加曲线图的点，以达到实时描绘曲线图的效果。X轴显示时分，Y轴显示0-20的随机数

1. 必须安装DevExpress控件，没有安装的朋友可以使用下面的链接下载安装

https://www.uoften.com/softs/547627.html

2. 新建Windows窗体应用程序，直接在工具箱搜索ChartControl并使用改组件

3. 添加曲线图，并设置其属性

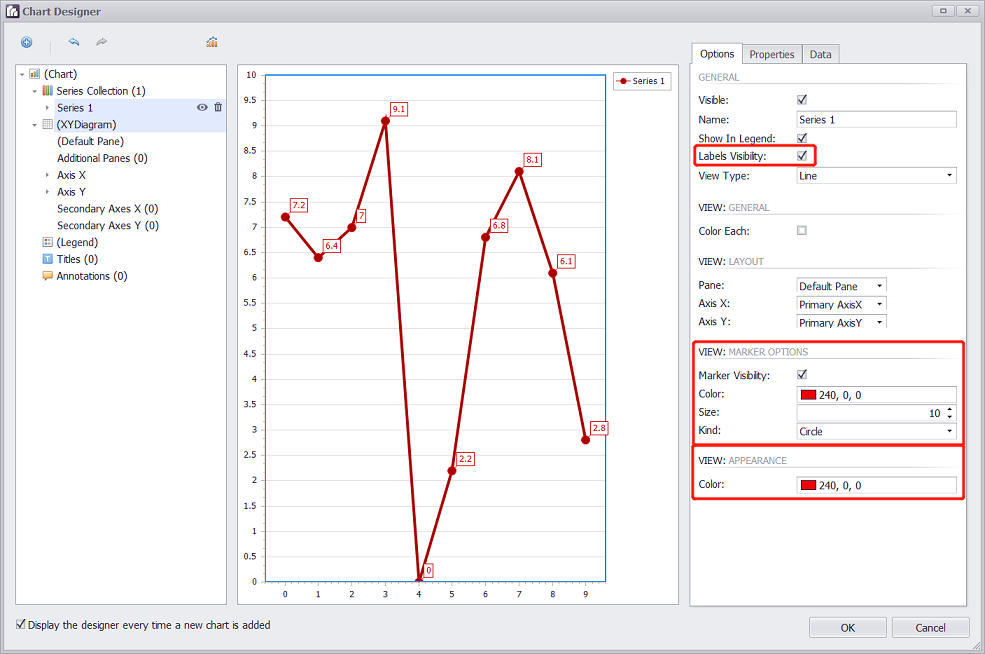

当拖拉该组件到窗体设计页面时，会弹出【Chart Designer】，可在此处添加曲线图，并设置其属性

3.1. Series Collection：在此处添加曲线图，实例添加的是Line Series下的Line曲线

GENERAL-LabelsVisibility：显示点对应Y轴的数值

VIEW：MARKER OPTIONS：线上的实心点设置

VIEW：APPEARANCE：线的设置

3.2 因为时模拟的数据，所以我们要设置X轴的参数类型为自定义

4. 开始实现功能

using DevExpress.XtraCharts;
using System;
using System.Windows.Forms;

namespace ChartControl
{
 public partial class Form1 : Form
 {
 private const int _pointsCount = 15; //固定保留15个点
 private int _hour = 0;
 private int _minute = 0;
 private SeriesPointCollection _points;

 public Form1()
 {
  InitializeComponent();
  _points = chartControl1.Series[0].Points;
 }

 private void timer1_Tick(object sender, EventArgs e)
 {
  if (_minute >= 60)
  {
  _hour += 1;
  _minute = 0;
  }
  if (_hour == 24)
  {
  _hour = 0;
  }
  if (_points.Count >= _pointsCount)
  {
  _points.RemoveAt(0);
  }
  var argument = $"{_hour.ToString().PadLeft(2, '0')}:{_minute.ToString().PadLeft(2, '0')}"; // X轴数据
  var value = Math.Round(new Random().NextDouble() * 20, 2); // Y轴数据
  var seriesPoint = new SeriesPoint(argument, value);
  _points.Add(seriesPoint);
  _minute += 1;
 }
 }
}

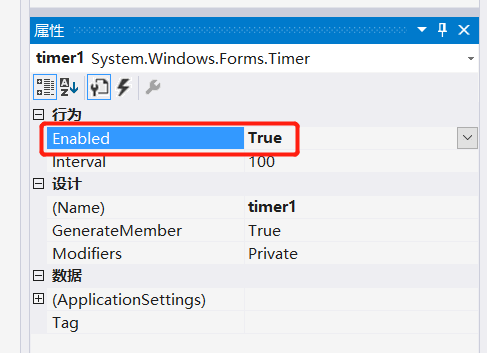

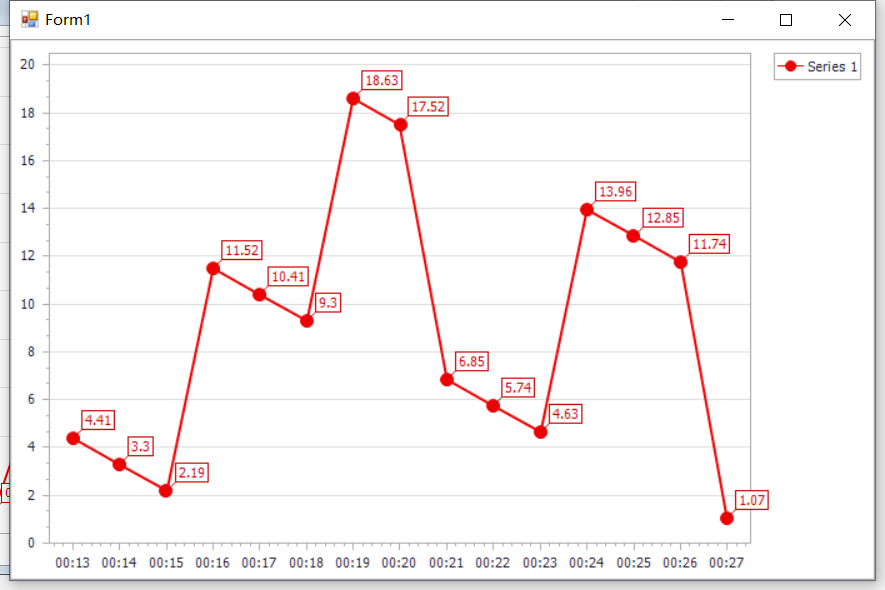

5. 启用计时器，查看效果
