借助HTML5 Canvas来绘制三角形和矩形等多边形的方法

313 阅读 0 评论 207 点赞

我是靠谱客的博主自信航空，最近开发中收集的这篇文章主要介绍借助HTML5 Canvas来绘制三角形和矩形等多边形的方法，觉得挺不错的，现在分享给大家，希望可以做个参考。

使用HTML5 Canvas绘制多边形所需的CanvasRenderingContext2D对象的主要属性和方法(有「()」者为方法)如下：

属性或方法	基本描述
strokeStyle	用于设置画笔绘制路径的颜色、渐变和模式。该属性的值可以是一个表示css颜色值的字符串。如果你的绘制需求比较复杂，该属性的值还可以是一个`CanvasGradient`对象或者`CanvasPattern`对象
globalAlpha	定义绘制内容的透明度，取值在0.0(完全透明)和1.0(完全不透明)之间，默认值为1.0。
lineWidth	定义绘制线条的宽度。默认值是1.0，并且这个属性必须大于0.0。较宽的线条在路径上居中，每边各有线条宽的一半。
lineCap	指定线条两端的线帽如何绘制。合法的值是 butt、round和square。默认值是"butt"。
beginPath()	开始一个新的绘制路径。每次绘制新的路径之前记得调用该方法。
moveTo(int x, int y)	定义一个新的绘制路径的起点坐标
lineTo(int x, int y)	定义一个绘制路径的中间点坐标
stroke(int x, int y)	沿着绘制路径的坐标点顺序绘制直线
closePath()	如果当前的绘制路径是打开的，则闭合该绘制路径。

绘制三角形

JavaScript Code复制内容到剪贴板

<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>HTML5 Canvas绘制三角形入门示例</title>
</head>
<body>
<canvas id="myCanvas" width="400px" height="300px" style="border: 1px solid red;">
您的浏览器不支持canvas标签。
</canvas>
<script type="text/javascript">
//获取Canvas对象(画布)
var canvas = document.getElementById("myCanvas");
//简单地检测当前浏览器是否支持Canvas对象，以免在一些不支持html5的浏览器中提示语法错误
if(canvas.getContext){
//获取对应的CanvasRenderingContext2D对象(画笔)
var ctx = canvas.getContext("2d");
//开始一个新的绘制路径
ctx.beginPath();
//设置线条颜色为蓝色
ctx.strokeStyle = "blue";
//设置路径起点坐标
ctx.moveTo(20, 50);
//绘制直线线段到坐标点(60, 50)
ctx.lineTo(20, 100);
//绘制直线线段到坐标点(60, 90)
ctx.lineTo(70, 100);
//先关闭绘制路径。注意，此时将会使用直线连接当前端点和起始端点。
ctx.closePath();
//最后，按照绘制路径画出直线
ctx.stroke();
}
</script>
</body>
</html>

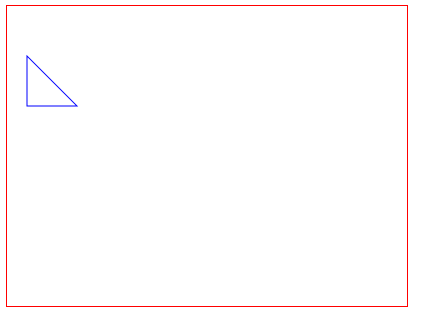

对应的显示效果如下：

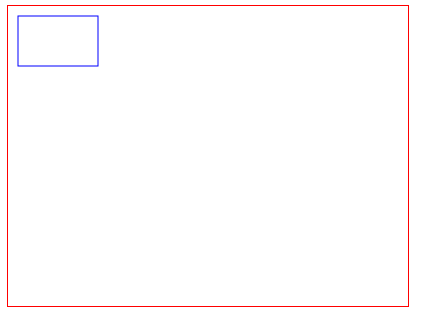

绘制矩形
之所以将Canvas绘制矩形单独提出来，是因为Canvas的画笔工具——CanvasRenderingContext2D对象为绘制矩形提供了专用的方法。

XML/HTML Code复制内容到剪贴板

<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<title>HTML5 Canvas绘制矩形入门示例</title>
</head>
<body>
<canvas id="myCanvas" width="400px" height="300px" style="border: 1px solid red;">
您的浏览器不支持canvas标签。
</canvas>
<script type="text/javascript">
//获取Canvas对象(画布)
var canvas = document.getElementById("myCanvas");
//简单地检测当前浏览器是否支持Canvas对象，以免在一些不支持html5的浏览器中提示语法错误
if(canvas.getContext){
//获取对应的CanvasRenderingContext2D对象(画笔)
var ctx = canvas.getContext("2d");
//开始一个新的绘制路径
ctx.beginPath();
//设置线条颜色为蓝色
ctx.strokeStyle = "blue";
//以canvas中的坐标点(10,10)作为绘制起始点，绘制一个宽度为80px、高度为50px的矩形
ctx.rect(10, 10, 80, 50);
//按照指定的路径绘制直线
ctx.stroke();
//关闭绘制路径
ctx.closePath();
}
</script>
</body>
</html>
