概述

此Demo是采用VS自带的Chart图表控件，制作实时动态显示的折线图，和波形图。本文仅供学习分享使用，如有不足之处，还请指正。

涉及知识点：

Chart 控件，功能强大，可以绘制柱状图，折线图，波形图，饼状图，大大简化了对图的开发与定制。

　　　　Chart控件的相关概念：

ChartArea，表示图表区域，一个Chart可以绘制多个ChartArea，重叠在一起。
Series ，表示数据序列，每个ChartArea可以有多个数据线。即，Series属于ChartArea.
AxisX,AxisY,表示主坐标轴，每一个ChartArea都有对应的坐标轴，包括主坐标轴，辅坐标轴

Queue集合，表示先进先出的集合。

　　　　主要有两个方法：

Dequeue() 表示移除并返回位于 System.Collections.Generic.Queue<T> 开始处的对象。
Enqueue() 表示将对象添加到 System.Collections.Generic.Queue<T> 的结尾处。

Timer ，定时器，定时之行相应的功能，更新数据，刷新图表。
-----------------------------------------------------------------------------------------------------------

效果图

如下【先点击初始化按钮，再点击开始按钮】：

折线图【折线图，是取[0,100]之间的随即数进行填充】：

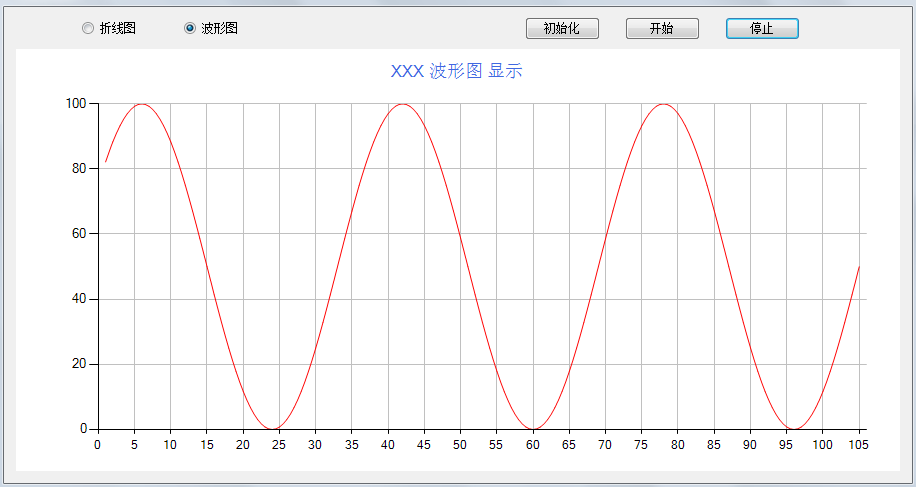

波形图【波形图，是取正玄值，并放大50倍，然后上移50】

核心代码

代码如下：

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Windows.Forms;
using System.Windows.Forms.DataVisualization.Charting;

namespace WindowsFormsApplication1
{
 public partial class RealChart : Form
 {
  private Queue<double> dataQueue = new Queue<double>(100);

  private int curValue = 0;

  private int num = 5;//每次删除增加几个点

  public RealChart()
  {
   InitializeComponent();
  }

  /// <summary>
  /// 初始化事件
  /// </summary>
  /// <param name="sender"></param>
  /// <param name="e"></param>
  private void btnInit_Click(object sender, EventArgs e)
  {
   InitChart();
  }

  /// <summary>
  /// 开始事件
  /// </summary>
  /// <param name="sender"></param>
  /// <param name="e"></param>
  private void btnStart_Click(object sender, EventArgs e)
  {
   this.timer1.Start();
  }

  /// <summary>
  /// 停止事件
  /// </summary>
  /// <param name="sender"></param>
  /// <param name="e"></param>
  private void btnStop_Click(object sender, EventArgs e)
  {
   this.timer1.Stop();
  }

  /// <summary>
  /// 定时器事件
  /// </summary>
  /// <param name="sender"></param>
  /// <param name="e"></param>
  private void timer1_Tick(object sender, EventArgs e)
  {
   UpdateQueueValue();
   this.chart1.Series[0].Points.Clear();
   for(int i=0;i<dataQueue.Count;i++){
    this.chart1.Series[0].Points.AddXY((i+1), dataQueue.ElementAt(i));
   }
  }

  /// <summary>
  /// 初始化图表
  /// </summary>
  private void InitChart() {
   //定义图表区域
   this.chart1.ChartAreas.Clear();
   ChartArea chartArea1 = new ChartArea("C1");
   this.chart1.ChartAreas.Add(chartArea1);
   //定义存储和显示点的容器
   this.chart1.Series.Clear();
   Series series1 = new Series("S1");
   series1.ChartArea = "C1";
   this.chart1.Series.Add(series1);
   //设置图表显示样式
   this.chart1.ChartAreas[0].AxisY.Minimum = 0;
   this.chart1.ChartAreas[0].AxisY.Maximum =100;
   this.chart1.ChartAreas[0].AxisX.Interval = 5;
   this.chart1.ChartAreas[0].AxisX.MajorGrid.LineColor = System.Drawing.Color.Silver;
   this.chart1.ChartAreas[0].AxisY.MajorGrid.LineColor = System.Drawing.Color.Silver;
   //设置标题
   this.chart1.Titles.Clear();
   this.chart1.Titles.Add("S01");
   this.chart1.Titles[0].Text = "XXX显示";
   this.chart1.Titles[0].ForeColor = Color.RoyalBlue;
   this.chart1.Titles[0].Font = new System.Drawing.Font("Microsoft Sans Serif", 12F);
   //设置图表显示样式
   this.chart1.Series[0].Color = Color.Red;
   if (rb1.Checked)
   {
    this.chart1.Titles[0].Text =string.Format( "XXX {0} 显示",rb1.Text);
    this.chart1.Series[0].ChartType = SeriesChartType.Line;
   }
   if (rb2.Checked) {
    this.chart1.Titles[0].Text = string.Format("XXX {0} 显示", rb2.Text);
    this.chart1.Series[0].ChartType = SeriesChartType.Spline;
   }
   this.chart1.Series[0].Points.Clear();
  }

  //更新队列中的值
  private void UpdateQueueValue() {

   if (dataQueue.Count > 100) {
    //先出列
    for (int i = 0; i < num; i++)
    {
     dataQueue.Dequeue();
    }
   }
   if (rb1.Checked)
   {
    Random r = new Random();
    for (int i = 0; i < num; i++)
    {
     dataQueue.Enqueue(r.Next(0, 100));
    }
   }
   if (rb2.Checked) {
    for (int i = 0; i < num; i++)
    {
     //对curValue只取[0,360]之间的值
     curValue = curValue % 360;
     //对得到的正玄值，放大50倍，并上移50
     dataQueue.Enqueue((50*Math.Sin(curValue*Math.PI / 180))+50);
     curValue=curValue+10;
    }
   }
  }
 }
}

备注

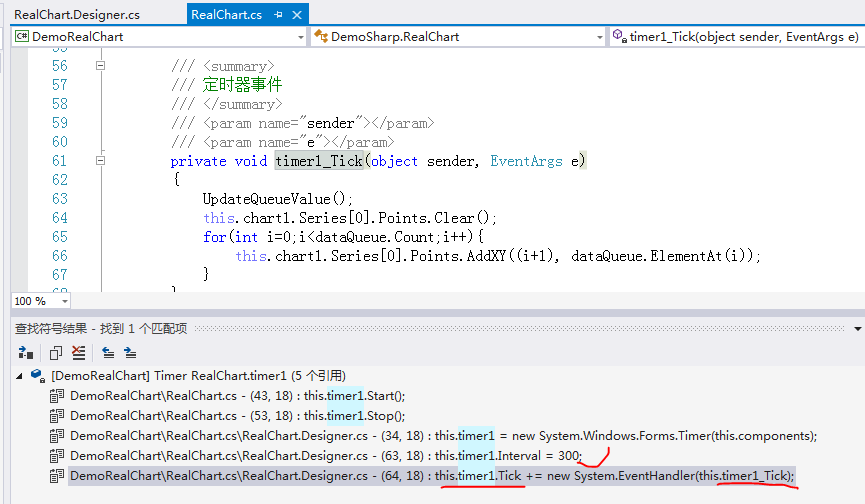

关于定时器Timer【微软自带的控件】:

说明：表示在相同的时间间隔，引发用户自定义的事情。实现用户需要的功能。本例中是用来定时更新队列中的数据，并刷新图表。

常用说明：
