概述

在web页面上我们可以通过frameset,iframe嵌套框架很容易实现各种导航+内容的布局界面，而在winform、WPF中实现其实也很容易，我这里就分享一个：在winform下实现左右布局多窗口界面。

我这里说的多窗口是指一个父窗口包含多个子窗口，在winform中实现这种效果很简单，即将某个窗口的IsMdiContainer设为true,然后将其它子窗口的MdiParent设为其父窗口对象即可，这样就完成了一个多窗口界面，效果如下：

点击NEW新打开一个窗口，其效果如下：

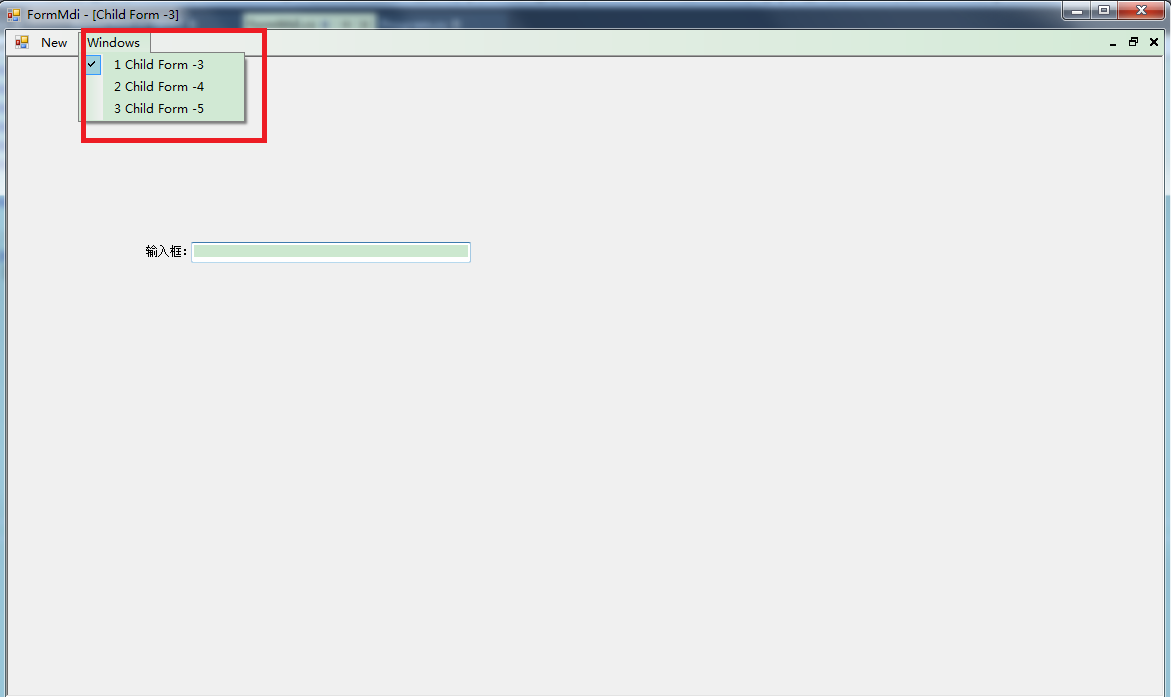

请看我上图红色标注的地方，Windows菜单项下面显示的是当前所有已打开的子窗口，点击某个菜单，即可快速切换到其它窗口，若关闭某个子窗口，与之相对应的菜单项也会自动被移除，实现这个功能也很简单，只需要将菜单的MdiWindowListItem属性设为需要显示活动窗口列表的菜单项即可，如：this.menuStrip1.MdiWindowListItem = this.windowsToolStripMenuItem;

上述示例完整的实现代码如下：

public partial class FormMdi : Form
{
private int formCount = 0;
public FormMdi()
{
InitializeComponent();
this.menuStrip1.MdiWindowListItem = this.windowsToolStripMenuItem;
}
private void newToolStripMenuItem_Click(object sender, EventArgs e)
{
ShowChildForm<FormChild>();
}
private void ShowChildForm<TForm>() where TForm : Form, new()
{
TForm childForm = new TForm();
childForm.Name = "frm" + Guid.NewGuid().ToString("N");
childForm.Text = string.Format("Child Form -{0}", ++formCount);
childForm.MdiParent = this;
childForm.WindowState = FormWindowState.Maximized;
childForm.Show();
}
}

相信实现上面这部份功能一般用过winform的人都会操作，我这里就当是复习顺便给新手一个参考，同时也为下面要实现的左右布局功能做一个铺垫吧。

要实现左右布局，并且能够支持可动态调整左右占比的功能，非SplitContainer控件莫属了，如果不了解该控件用法请自行在网上查找相关资料，我这里就不作说明，如果要显示WINDOWS已打开的子窗口情况，同样也需要用到MenuStrip控件，

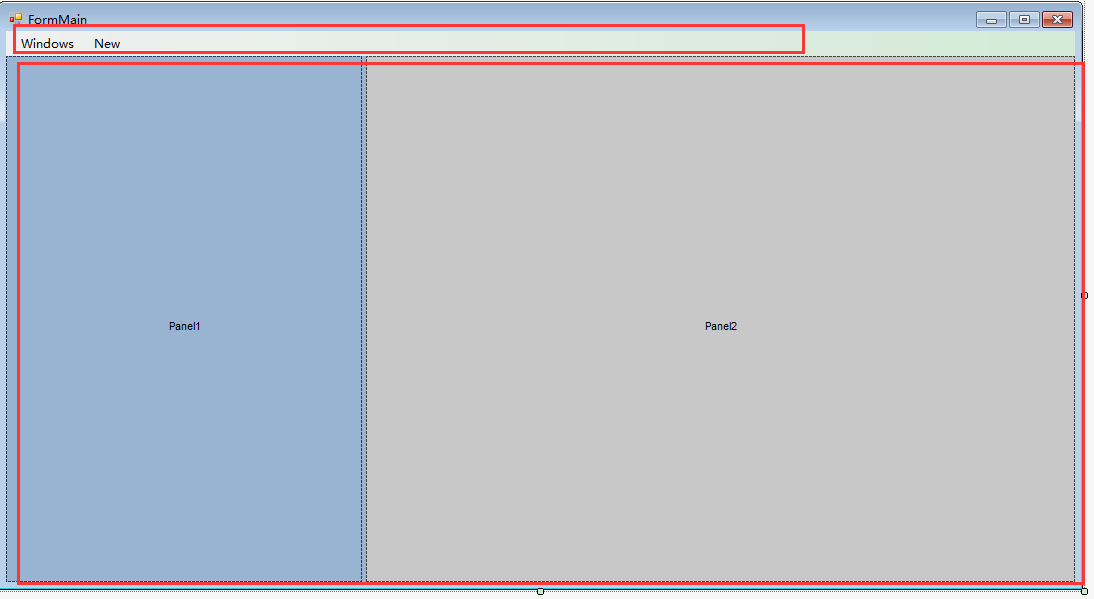

最终设计的主窗口（FormMain）效果如下：

我这里因为只是演示，所以菜单控件上我只添加了两个菜单项，分别为：WINDOWS，用于显示WINDOWS已打开的子窗口列表，NEW，用于打开一个子窗口；SplitContainer控件全部采用默认的，没有放置任何控件在其中，如果用在正式系统中，一般左边Panel1中会放置一个树形菜单，右边Panel2中保持空即可，因为这个是用来作为子窗口的容器。

控件层次结构如下图示：

界面设计好了，下面就实现最重要的两个功能。

第一个功能：在右边Panel2中显示子窗口，实现代码如下：

public FormMain()
｛
this.IsMdiContainer = true;
｝
private void ShowChildForm<TForm>() where TForm : Form, new()
{
TForm childForm = new TForm();
childForm.Name = "frm" + Guid.NewGuid().ToString("N");
childForm.Text = string.Format("Child Form -{0}", ++formCount);
childForm.MdiParent = this;
childForm.Parent = splitContainer1.Panel2;
childForm.WindowState = FormWindowState.Maximized;
childForm.Show();
}

简要说明:

1.在窗口构造函数中动态的将IsMdiContainer设为true,当然也可以设计视图中设置；

2.编写一个显示写子窗口的方法，方法中需注意的地方：childForm.MdiParent = this；childForm.Parent = splitContainer1.Panel2，意思是：将当前窗口作为子窗口的父窗口，同时将Panel2指定为子窗口的父对象，这样就能实现子窗口在Panel2中打开了。

第二个功能：在WINDOWS菜单项下显示已打开的子窗口列表，这里实现就没有像文章一开始介绍的那样简单，使用那个方法是无效的，需要我们来自行实现，稍微有点复杂，但如果明白其实现原理，也就简单明白了。

实现思路：当childForm加载到Panel2时，会触发Panel2.ControlAdded事件，当childForm被关闭时，会触发Panel2.ControlRemoved事件，我们可以统一订阅这两个事件，当childForm加载时，那么就在WINDOWS菜单项下增加一个菜单项，反之则移除该菜单项，实现代码如下：

this.splitContainer1.Panel2.ControlAdded += Panel2_ControlChanged;
this.splitContainer1.Panel2.ControlRemoved += Panel2_ControlChanged;
void Panel2_ControlChanged(object sender, ControlEventArgs e)
{
var frm = e.Control as Form;
string menuName = "menu_" + frm.Name;
bool exists = this.splitContainer1.Panel2.Controls.Contains(frm);
if (exists)
{
var menuItem = GetMenuItem(menuName);
if (menuItem != null)
{
menuItem.Checked = true;
frm.BringToFront();
frm.Focus();
}
else
{
windowsToolStripMenuItem.DropDownItems.Add(new ToolStripMenuItem() { Text = frm.Text, Name = menuName, Tag = frm, Checked = true });
}
}
else
{
var menuItem = GetMenuItem(menuName);
if (menuItem != null)
{
windowsToolStripMenuItem.DropDownItems.Remove(menuItem);
menuItem.Dispose();
}
}
}
private ToolStripMenuItem GetMenuItem(string menuName)
{
var menuItems = windowsToolStripMenuItem.DropDownItems.Cast<ToolStripMenuItem>();
menuItems.ToList().ForEach(m => m.Checked = false);
return menuItems.Where(m => m.Name == menuName).SingleOrDefault();
}

同时为了实现点击WINDOWS菜单项的子菜单能够快速切换子窗口，需要订阅WINDOWS菜单项的DropDownItemClicked事件，当然也可以为新增的子菜单项订阅Click事件，实现代码如下：

windowsToolStripMenuItem.DropDownItemClicked += windowsToolStripMenuItem_DropDownItemClicked;
void windowsToolStripMenuItem_DropDownItemClicked(object sender, ToolStripItemClickedEventArgs e)
{
var menuItem = GetMenuItem(e.ClickedItem.Name);
menuItem.Checked = true;
var childForm = menuItem.Tag as Form;
childForm.BringToFront();
childForm.Focus();
}
private void CheckWindowsMenuItem(string menuName)
{
var menuItem = GetMenuItem(menuName);
if (menuItem != null)
{
menuItem.Checked = true;
}
}

这样就基本实现了在WINDOWS菜单项下显示已打开的子窗口列表，并点击指定的菜单项能够切换当前活动的子窗口，但仍有一个不足的地方，那就是，当直接点击子窗口来切换当前活动窗口时（说白了就是当点击某个子窗口标题栏，该窗口就显示在其它所有的子窗口最前面），WINDOWS菜单项下的子菜单勾选项没有同步更新，一开始想到的是用Activated事件来进行处理，结果经测试发现有效，该Activated事件在点击子窗口标题栏时并不会被触发，所以只能换种方法，经过多次测试，发现当窗口从后面切换到前面时（称为Z顺序改变），子窗口就会发生重绘，从而触发Paint方法，我们可以订阅该事件，并进行处理，实现代码如下：

private string currentChildFormName = null; //记录当前活动子窗口名称
childForm.Paint += (s, e) => {
var frm=s as Form;
if (!frm.Name.Equals(currentChildFormName) && this.splitContainer1.Panel2.Controls[0].Equals(frm)) //当容器中第一个控件就是当前的窗口，则表明该窗口处于所有窗口之上
{
CheckWindowsMenuItem("menu_" + frm.Name);
currentChildFormName = frm.Name;
}
};

最后贴出完整的实现代码：

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
namespace WindowsFormsApplication1
{
public partial class FormMain : Form
{
private int formCount = 0;
private string currentChildFormName = null;
public FormMain()
{
InitializeComponent();
this.IsMdiContainer = true;
this.splitContainer1.Panel2.ControlAdded += Panel2_ControlChanged;
this.splitContainer1.Panel2.ControlRemoved += Panel2_ControlChanged;
windowsToolStripMenuItem.DropDownItemClicked += windowsToolStripMenuItem_DropDownItemClicked;
}
void windowsToolStripMenuItem_DropDownItemClicked(object sender, ToolStripItemClickedEventArgs e)
{
var menuItem = GetMenuItem(e.ClickedItem.Name);
menuItem.Checked = true;
var childForm = menuItem.Tag as Form;
childForm.BringToFront();
childForm.Focus();
}
private void FormMain_Load(object sender, EventArgs e)
{
ShowChildForm<FormChild>();
}
private void ShowChildForm<TForm>() where TForm : Form, new()
{
TForm childForm = new TForm();
childForm.Name = "frm" + Guid.NewGuid().ToString("N");
childForm.Text = string.Format("Child Form -{0}", ++formCount);
childForm.MdiParent = this;
childForm.Parent = splitContainer1.Panel2;
childForm.WindowState = FormWindowState.Maximized;
childForm.Paint += (s, e) => {
var frm=s as Form;
if (!frm.Name.Equals(currentChildFormName) && this.splitContainer1.Panel2.Controls[0].Equals(frm)) //当容器中第一个控件就是当前的窗口，则表明该窗口处于所有窗口之上
{
CheckWindowsMenuItem("menu_" + frm.Name);
currentChildFormName = frm.Name;
}
};
childForm.Show();
}
private void CheckWindowsMenuItem(string menuName)
{
var menuItem = GetMenuItem(menuName);
if (menuItem != null)
{
menuItem.Checked = true;
}
}
void Panel2_ControlChanged(object sender, ControlEventArgs e)
{
var frm = e.Control as Form;
string menuName = "menu_" + frm.Name;
bool exists = this.splitContainer1.Panel2.Controls.Contains(frm);
if (exists)
{
var menuItem = GetMenuItem(menuName);
if (menuItem != null)
{
menuItem.Checked = true;
frm.BringToFront();
frm.Focus();
}
else
{
windowsToolStripMenuItem.DropDownItems.Add(new ToolStripMenuItem() { Text = frm.Text, Name = menuName, Tag = frm, Checked = true });
}
}
else
{
var menuItem = GetMenuItem(menuName);
if (menuItem != null)
{
windowsToolStripMenuItem.DropDownItems.Remove(menuItem);
menuItem.Dispose();
}
}
}
private ToolStripMenuItem GetMenuItem(string menuName)
{
var menuItems = windowsToolStripMenuItem.DropDownItems.Cast<ToolStripMenuItem>();
menuItems.ToList().ForEach(m => m.Checked = false);
return menuItems.Where(m => m.Name == menuName).SingleOrDefault();
}
private void newToolStripMenuItem_Click(object sender, EventArgs e)
{
ShowChildForm<FormChild>();
}
}
}

以下是系统自动生成的代码：

namespace WindowsFormsApplication1
{
partial class FormMain
{
/// <summary>
/// 必需的设计器变量。
/// </summary>
private System.ComponentModel.IContainer components = null;
/// <summary>
/// 清理所有正在使用的资源。
/// </summary>
/// <param name="disposing">如果应释放托管资源，为 true；否则为 false。</param>
protected override void Dispose(bool disposing)
{
if (disposing && (components != null))
{
components.Dispose();
}
base.Dispose(disposing);
}
#region Windows 窗体设计器生成的代码
/// <summary>
/// 设计器支持所需的方法 - 不要
/// 使用代码编辑器修改此方法的内容。
/// </summary>
private void InitializeComponent()
{
this.menuStrip1 = new System.Windows.Forms.MenuStrip();
this.windowsToolStripMenuItem = new System.Windows.Forms.ToolStripMenuItem();
this.newToolStripMenuItem = new System.Windows.Forms.ToolStripMenuItem();
this.splitContainer1 = new System.Windows.Forms.SplitContainer();
this.menuStrip1.SuspendLayout();
((System.ComponentModel.ISupportInitialize)(this.splitContainer1)).BeginInit();
this.splitContainer1.SuspendLayout();
this.SuspendLayout();
//
// menuStrip1
//
this.menuStrip1.Items.AddRange(new System.Windows.Forms.ToolStripItem[] {
this.windowsToolStripMenuItem,
this.newToolStripMenuItem});
this.menuStrip1.Location = new System.Drawing.Point(0, 0);
this.menuStrip1.MdiWindowListItem = this.windowsToolStripMenuItem;
this.menuStrip1.Name = "menuStrip1";
this.menuStrip1.Size = new System.Drawing.Size(1069, 25);
this.menuStrip1.TabIndex = 1;
this.menuStrip1.Text = "menuStrip1";
//
// windowsToolStripMenuItem
//
this.windowsToolStripMenuItem.Name = "windowsToolStripMenuItem";
this.windowsToolStripMenuItem.Size = new System.Drawing.Size(73, 21);
this.windowsToolStripMenuItem.Text = "Windows";
this.windowsToolStripMenuItem.Click += new System.EventHandler(this.windowsToolStripMenuItem_Click);
//
// newToolStripMenuItem
//
this.newToolStripMenuItem.Name = "newToolStripMenuItem";
this.newToolStripMenuItem.Size = new System.Drawing.Size(46, 21);
this.newToolStripMenuItem.Text = "New";
this.newToolStripMenuItem.Click += new System.EventHandler(this.newToolStripMenuItem_Click);
//
// splitContainer1
//
this.splitContainer1.BackColor = System.Drawing.SystemColors.ActiveCaption;
this.splitContainer1.Dock = System.Windows.Forms.DockStyle.Fill;
this.splitContainer1.Location = new System.Drawing.Point(0, 25);
this.splitContainer1.Name = "splitContainer1";
//
// splitContainer1.Panel2
//
this.splitContainer1.Panel2.BackColor = System.Drawing.SystemColors.ScrollBar;
this.splitContainer1.Size = new System.Drawing.Size(1069, 526);
this.splitContainer1.SplitterDistance = 356;
this.splitContainer1.TabIndex = 2;
//
// FormMain
//
this.AutoScaleDimensions = new System.Drawing.SizeF(6F, 12F);
this.AutoScaleMode = System.Windows.Forms.AutoScaleMode.Font;
this.ClientSize = new System.Drawing.Size(1069, 551);
this.Controls.Add(this.splitContainer1);
this.Controls.Add(this.menuStrip1);
this.MainMenuStrip = this.menuStrip1;
this.Name = "FormMain";
this.Text = "FormMain";
this.Load += new System.EventHandler(this.FormMain_Load);
this.menuStrip1.ResumeLayout(false);
this.menuStrip1.PerformLayout();
((System.ComponentModel.ISupportInitialize)(this.splitContainer1)).EndInit();
this.splitContainer1.ResumeLayout(false);
this.ResumeLayout(false);
this.PerformLayout();
}
#endregion
private System.Windows.Forms.MenuStrip menuStrip1;
private System.Windows.Forms.ToolStripMenuItem windowsToolStripMenuItem;
private System.Windows.Forms.SplitContainer splitContainer1;
private System.Windows.Forms.ToolStripMenuItem newToolStripMenuItem;
}
}

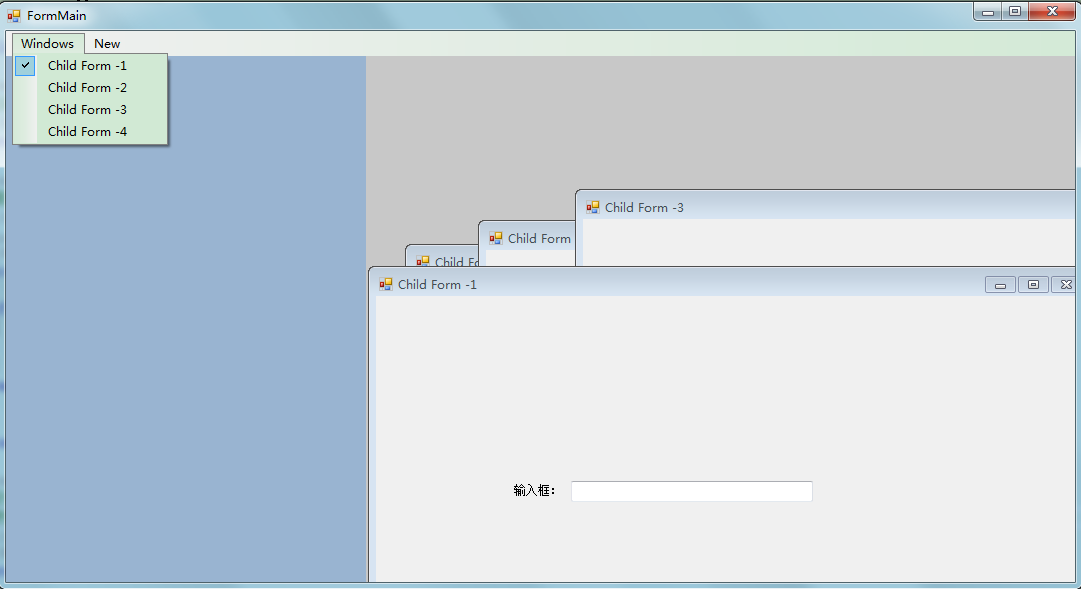

以下是效果演示截图：
