概述

Vue递归组件

结构通过Vue的递归组件实现

布局使用flex，结构线由CSS伪类实现

需要注意的是居中布局，当X轴元素过多导致子元素宽度超出视图，元素居中后虽然有滚动条，但只能到达右边的内容，左边的内容会无法访问，可以把父元素设置为inline-flex，宽度设置为auto。当然，如果是上述的结构则不会有这个问题，但遇到大数据渲染，还是困扰我了一下午。

drag事件

首先在需要在拖动的元素上绑定draggable属性，除了<a>和<img>标签设默认为true，其他元素都需要设置下

然后是三个事件dragend、dragover、drop(用Vue写的，就不在事件前加on了)

注意dragover需要去除默认行为，在事件中给上$event.preventDefault()，否则拖曳时鼠标会有🚫标志，使拖动无效。

drag的元素把值传到drop的位置，需要使用$event.dataTransfer.setData("node", transNodeData)

"node"是相当于传递数据的变量名，需要先JSON.stringify()

methods:{
    dragstart(e,nodeObj){
      console.log('🐉drag移动的点位',nodeObj.name,);
      let transData=JSON.stringify(nodeObj)//拖曳传递过去的数据先转为JSON格式
      e.dataTransfer.setData("node",transData)
    },
    dragover(e){
      e.preventDefault()
    },
    drop(e,nodeObj){
      console.log('🐉drop到的点位',nodeObj.name);
      let getData=JSON.parse( e.dataTransfer.getData("node"))
      console.log('获取了数据',getData);
    }
  }

了解了这一点，接下来要做的就是把获取的拖曳点位数据放到放置点位的children数组中，并在dragend事件中把拖曳点位在父节点children数组中删除，节点的索引在dragstart事件触发时就获取，并通过eventBus这一组件通信方式传递给dragend(也可以使用Vuex)。

创建bus文件夹，新建index.js文件

import Vue from "vue"
const busEvent= new Vue({
  data(){
    return{
      dragNodeIndex:-1,//拖曳节点在父节点children数组中的index
    }
  },
  created(){
    this.$on("transDragNodeIndex", res=>{//通过$on来监听$emit,需要确保自定义事件在触发前被监听，也就是订阅先于发布，否则无法监听到数据，我eventBus没怎么用过，这算是个坑
      this.dragNodeIndex=res
    })
  }
})

export default busEvent

在组件中引入eventBus，此时在dragstart中通过$emit触发自定义事件后，$on就可以接收到这个数据，在dragend中，可以通过eventBus获取这一索引，然后在数组中删除

接下来就是做一些逻辑判断，例如父节点不能拖曳到子节点，先通过递归方式把父节点上所有子节点的name遍历进一个数组，如果drop位置的name在数组中就表明父到子了，设置状态为true，

ifFatherDragToSon(dragObj,dropObj){//判断是否父节点移动到了子节点
      if (dragObj.children.length === 0) return false;
      let newArr = [];
      function getAllName(dragObj) {
        newArr.push(...dragObj.children);
        if (dragObj.children.length === 0) {
          return;
        } else {
          for (let i = 0; i < dragObj.children.length; i++) {
            getAllName(dragObj.children[i]);
          }
        }
      }
      getAllName(dragObj);
      if (newArr.includes(dropObj)) {
        return true;
      }
      return false;
    }

通过eventBus让dragend事件获取状态，为true直接return

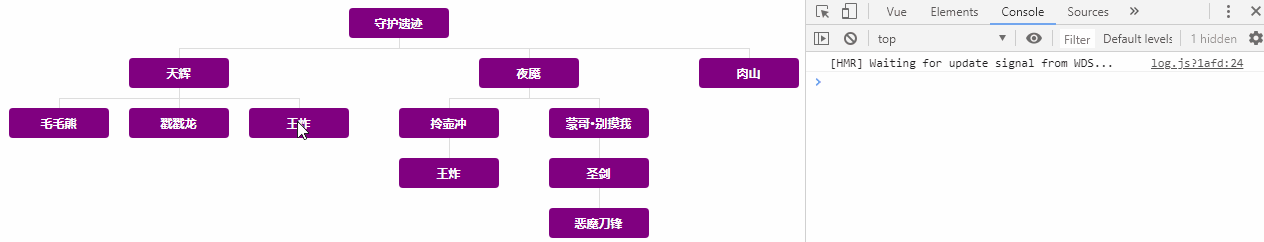

拖曳到自身也不行，直接return。特意在拎壶冲点位下加了个子节点，主要就是为了验证通过节点在栈中的地址来判断，而不是依据name属性

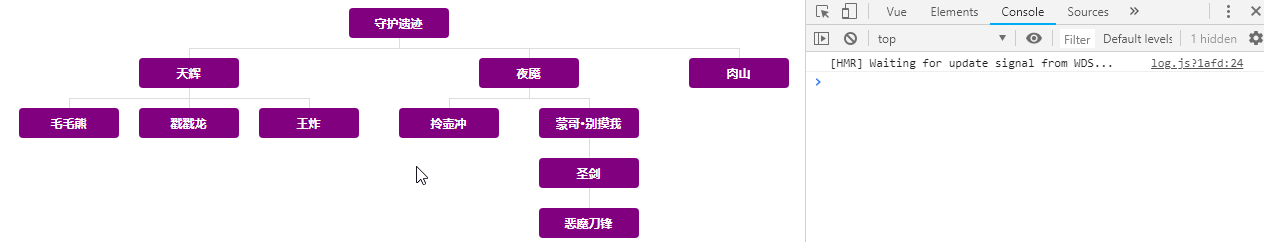

再一个就是提一下drag事件中的$event.dataTransfer.dropEffect，可以获取的值为move、copy、none、link，下图中当dropEffect为🚫时拖曳点位消失了，其实就是执行了dragend事件中的代码，而drop事件中的代码未执行，所以这一步需要先做流程控制。另外说明，不同浏览器的默认dropEffect也是不同的，比如360浏览器。
