CAD门窗怎么放置在墙线中心?

cad中想要将门窗直接放到墙体的中间，执行该操作时我们可以省去计算墙体距离和输入相关数据，直接将门窗放置在墙体的中心，下面我们就来看看详细的教程。

一、基础墙体的绘制

1、我们使用天正绘图打开AUTOCAD绘图软件，两个绘图软件同时运行能够大大降低我们的操作量，并提高绘图效率和准确度，我们首先绘制墙体。

2、在左侧的绘图工具栏中选择“墙体——绘制墙体”，进入墙体绘制命令，在左上角会弹出设置窗口，可以进行墙体宽度等属性的设置。

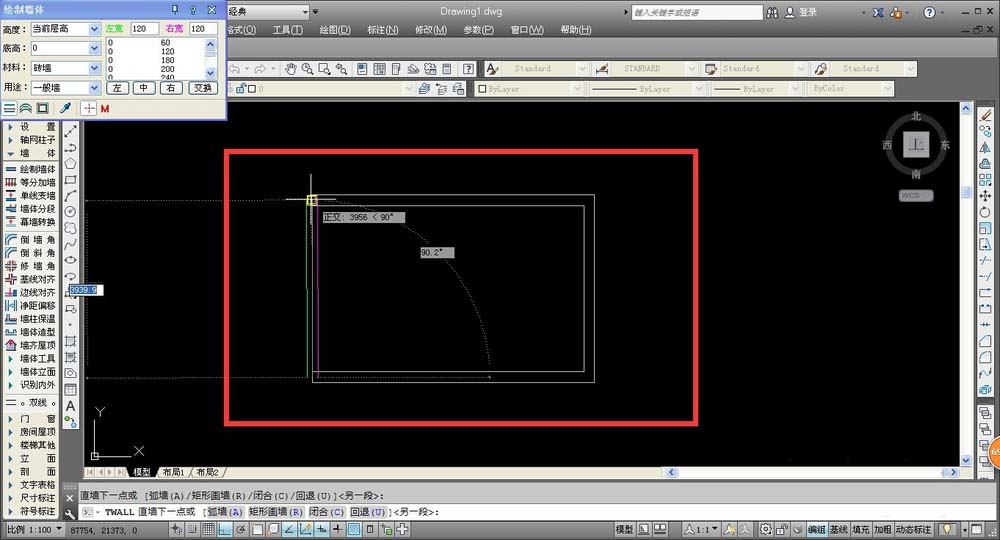

3、设置完成后，将鼠标移动到绘图处，单击鼠标进行墙体转折点的设置，即可进行墙体的绘制，按下键盘的F8键可以进行垂直锁定，确保墙体之间互相垂直。

4、墙体可以绘制成封闭的空间，也可以是开放空间，根据个人爱好或者图纸需要进行绘制即可，完成墙体绘制后即可进行门窗的放置。

二、门窗的居中放置

我们先选择门窗的放置命令，在左侧绘图工具栏中选择“门窗——门窗”，进入门窗放置命令，系统会在左上方弹出设置窗口。

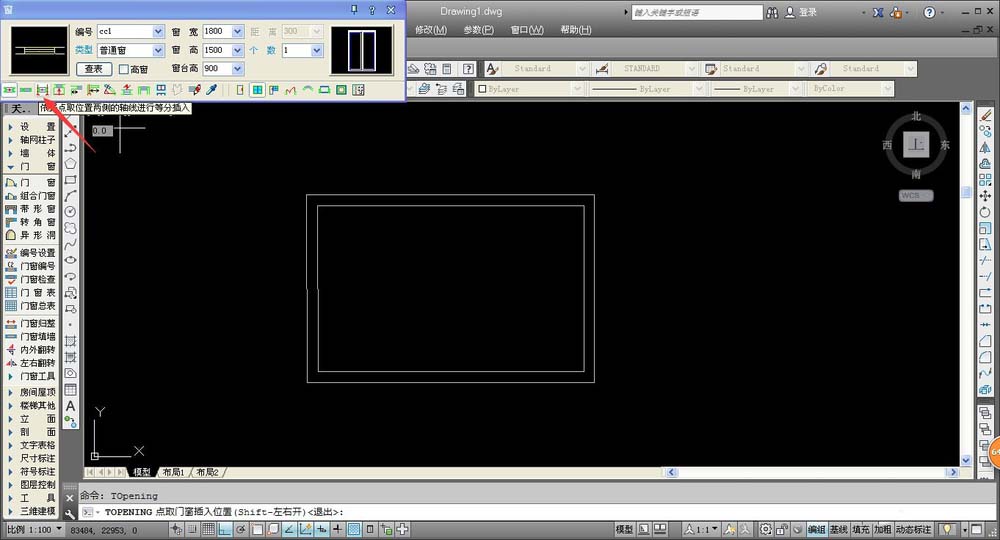

2、在设置窗口下方的快捷操作栏中，选择放置方式为“等分插入”，系统会将门窗放置在选中位置的中心，点击确定后，即可将鼠标移动到墙线上。

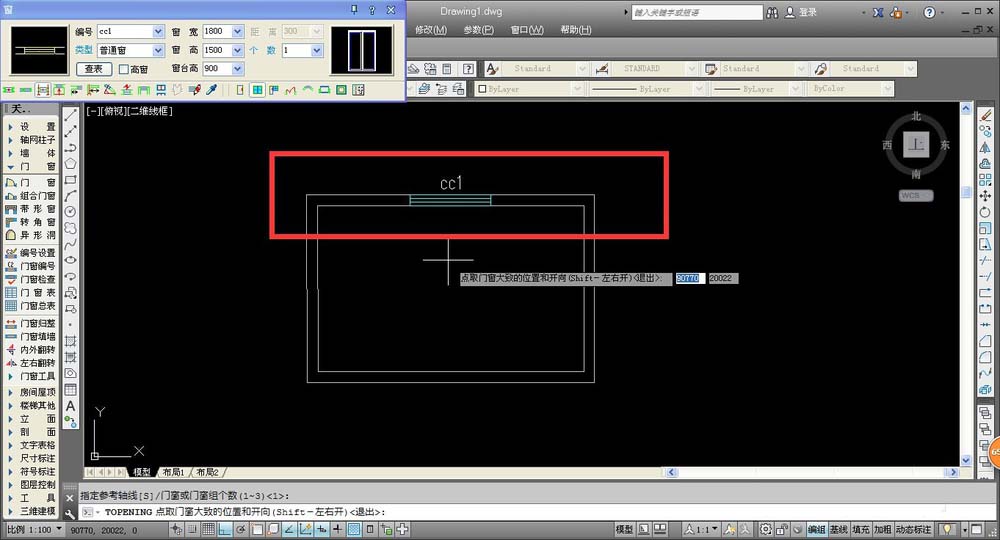

3、鼠标移动到墙线上后，系统会自动出现提示性的白色门窗线条，提示门窗将会放置的位置，确定放置墙线，单击确认即可。

4、鼠标单击确定位置后，系统会提示我们选择轴线，由于我们没有用轴网辅助，而是直接绘制的墙体，因此我们直接按下空格键，确定命令。

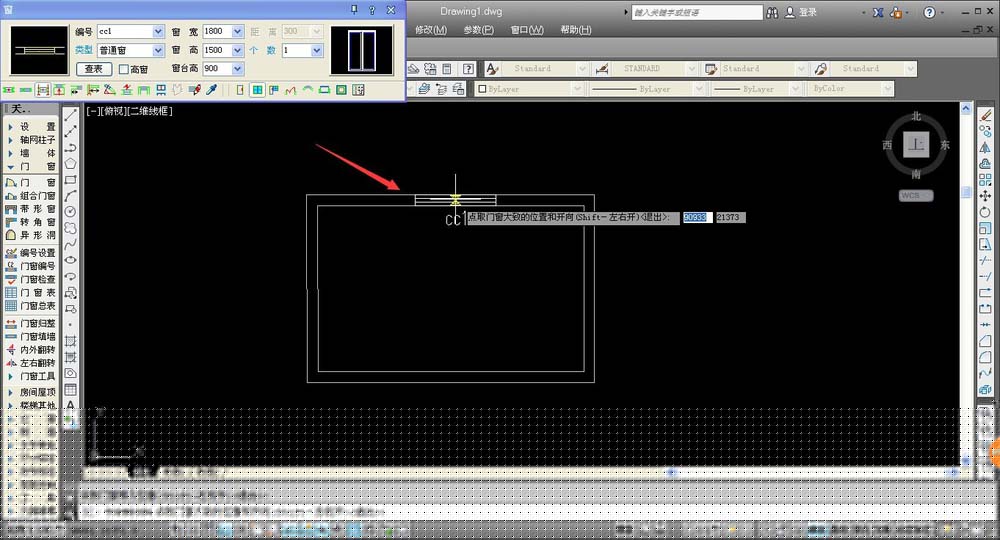

5、得到输出命令后，系统就会自动将门窗放置在选定位置的中心，确定的墙体系统默认为蓝绿色线条，不同种颜色的线条处在CAD图纸的不同图层之中。

6、门的放置和窗的放置相同，我们可以自行在每一个墙体上进行等分放置；使用等分放置门窗能够使图纸显得更加对称，拥有一种对称美，因此在门窗的放置中要尽量保持美观，不要随意放置。

注意事项：

等分插入时，一面墙体只能放置一个门或者窗。

以上就是cad门窗放置在墙线中心的教程，希望大家喜欢，请继续关注靠谱客。
