概述
工作需要画图需要使用到剖面符号，有时候找不到剖面符号、索引符号在哪里？怎么画？这两个符号会经常使用的，小编最近遇到这个问题了，经过解决给你分享一下小编的经验
一、剖切符号
1、比如说小编在天正里面随意的画了一个停车位的平面图（不要在乎尺寸是否对，小编是随意画的），想要画停车位的剖面图，需要有一个剖面符号来表示，如图所示
2、首先打开符号标注，如图所示
3、之后选择剖切符号，如图所示
4、然后会弹出来一个小的对话框，里面有各种选择，有正交剖切，正交转折剖切，非正交转折剖切，断面剖切，选择适合你的，如图所示
5、比如说小编选择第一个，然后直接在你要剖切的部分拉线，空格，如图所示

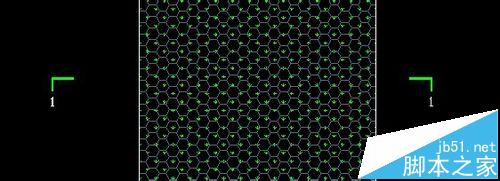

6、之后你会发现，剖面标记符号画好了，图中的剖切数字可以根据你图纸的位置等改动的，如图所示
二、剖切索引
1、点开符号标注——索引符号，如图所示

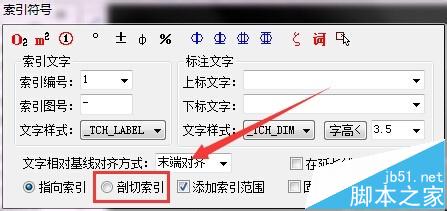

2、在弹出来的对话框里面选择剖切索引，如图所示
3、选择你想要剖切的部分即可，如图所示

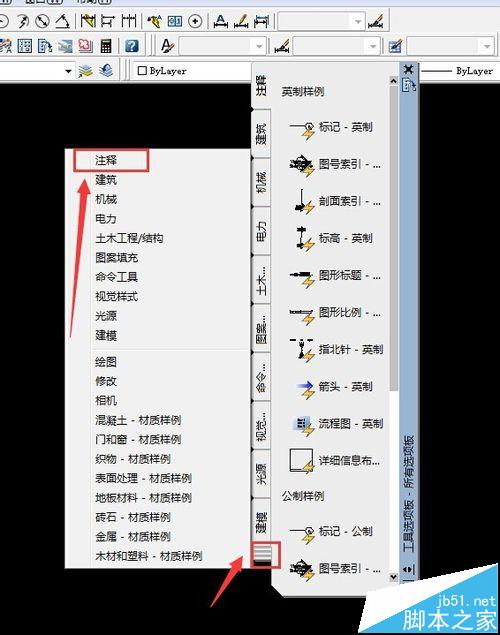

4、有时候画图需要的符号在左侧栏没有发现，使用快捷键ctrl+3，在弹出来的工具栏里面看看有没有你需要的
