4K超高清分辨率的21.5寸iMac完全拆解：终极大悲剧！

苹果昨晚发布了首款4K分辨率的21.5寸iMac，原有的5K 27寸iMac也进行了硬件升级。我们也见识了大批量的拆解图片，但是说到拆解维修，还是得看最专业的iFixit。下面小编为大家带来4K超高清分辨率的21.5寸iMac完全拆解，来看看吧！

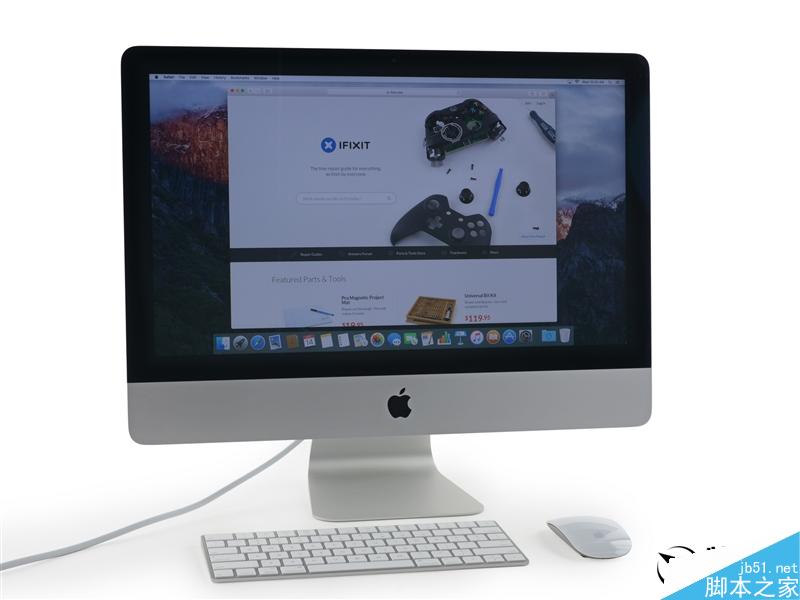

作为一款重新设计的iMac，除了分辨率达4096×2304的显示屏外，它还配备了Intel Core i5 1.6GHz双核心或者2.8GHz四核心处理器、HD 6000/Iris Pro 6200核芯显卡、4×2GB LPDDR3-1866内存(可选16GB)、1TB 5400RPM硬盘(可选1TB Fusion混合硬盘/256GB固态硬盘)、802.11ac和蓝牙4.0。

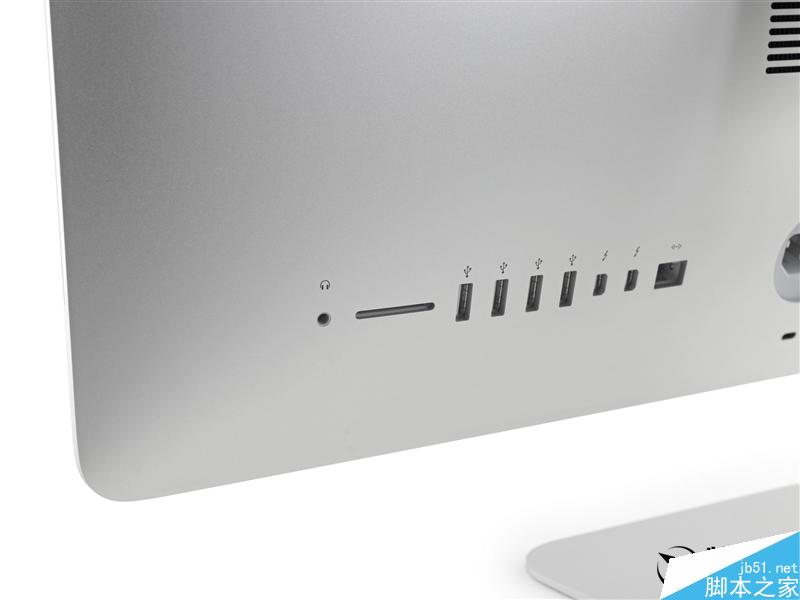

背部接口：耳机孔、SD卡插槽、四个USB 3.0、两个雷电2、RJ-45。

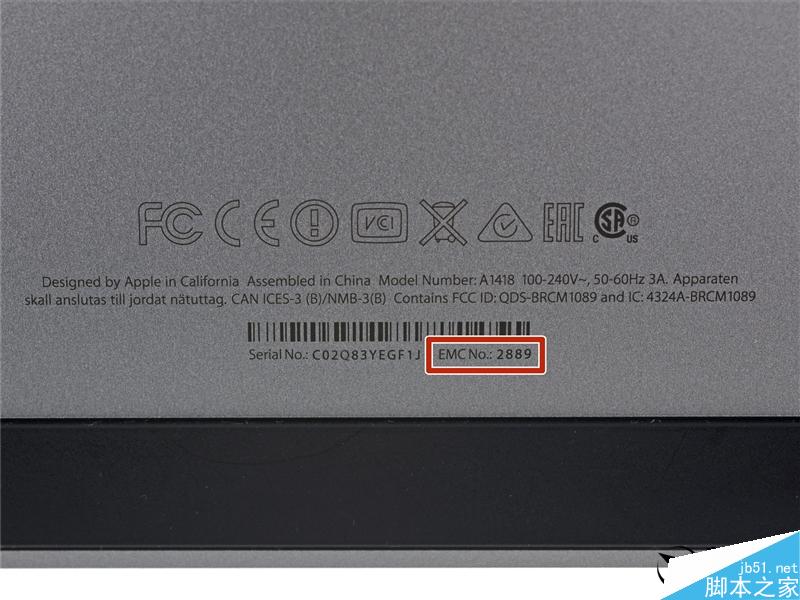

型号还是A1418，但是EMC(电磁兼容性)编号变成了2889。

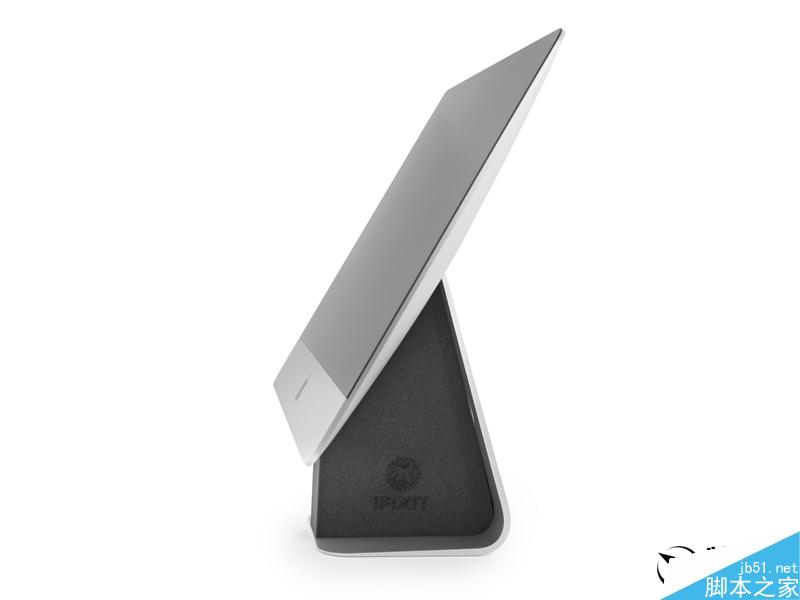

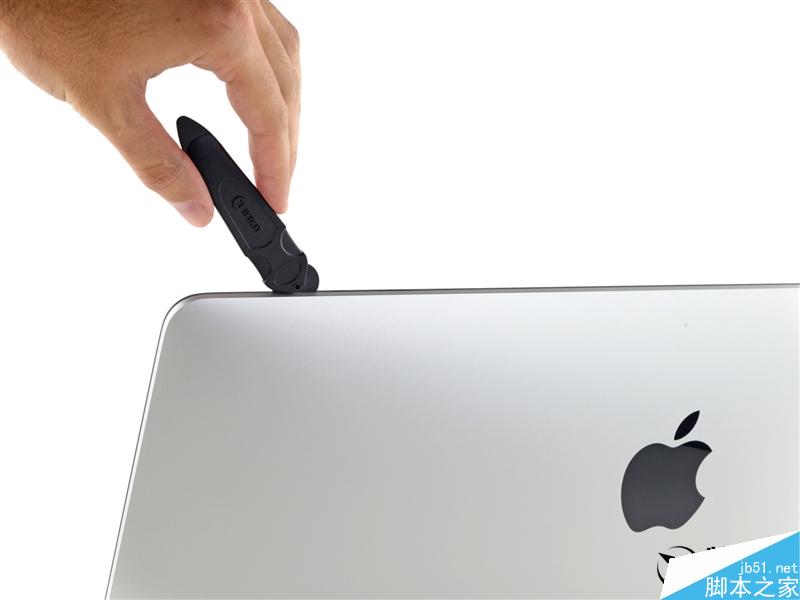

由于是一体机，所有内部配件都在屏幕内，要从侧面下手。

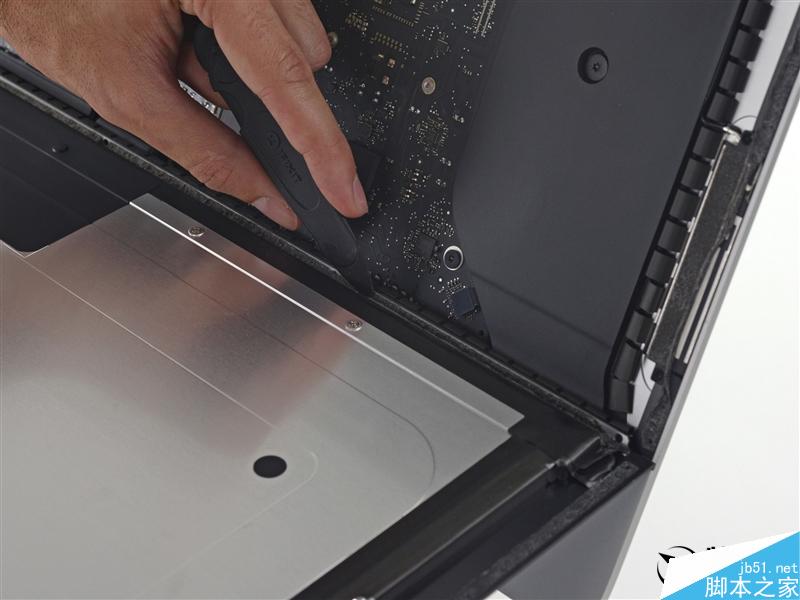

前后面板是牢牢粘在一起的，需要慢慢撬开。

内部胶水确实不少，和以前差不多。

底部依然有大量的胶水。

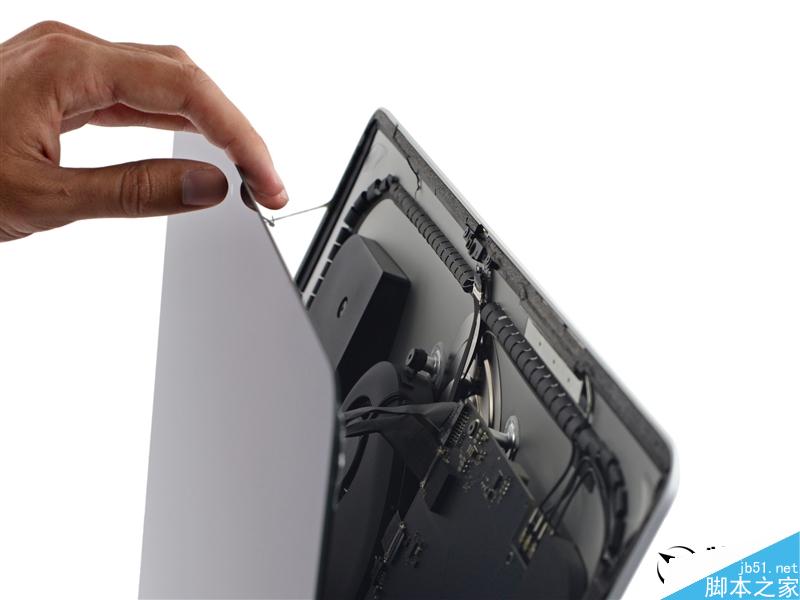

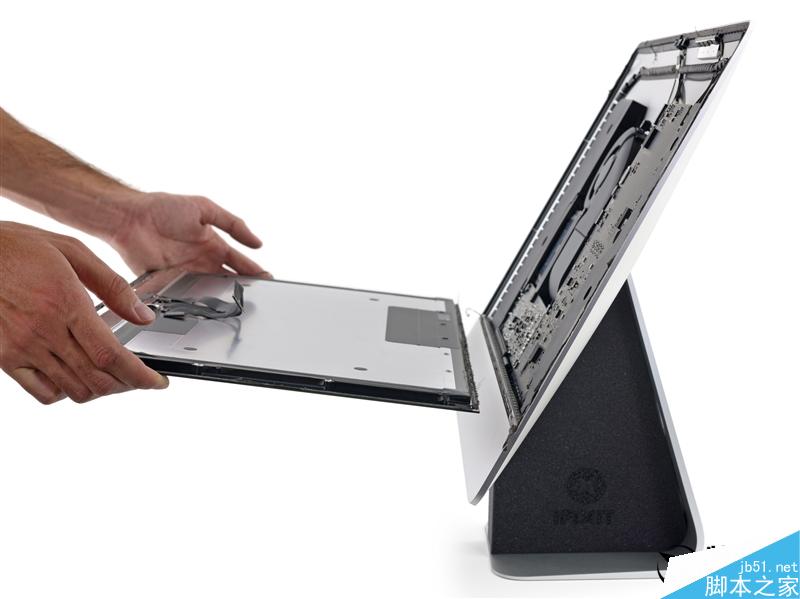

显示屏终于下来了。

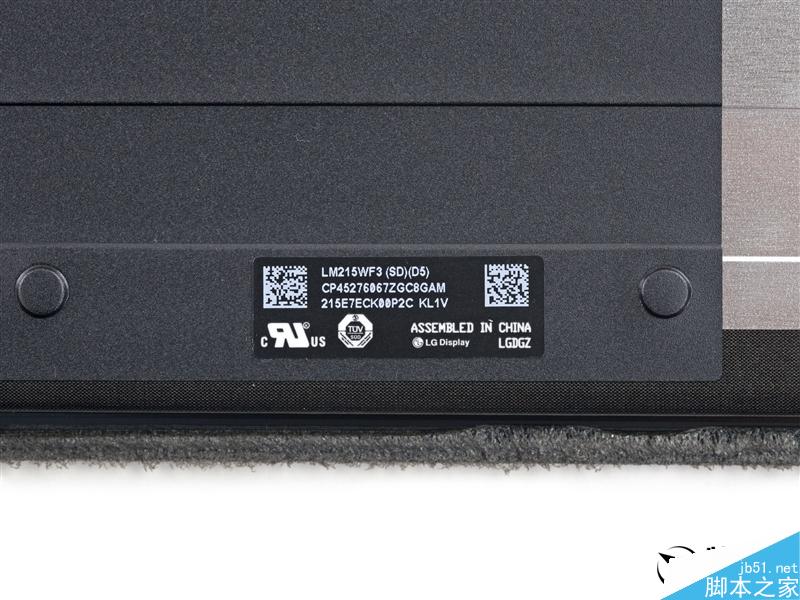

屏幕还是出自LG。

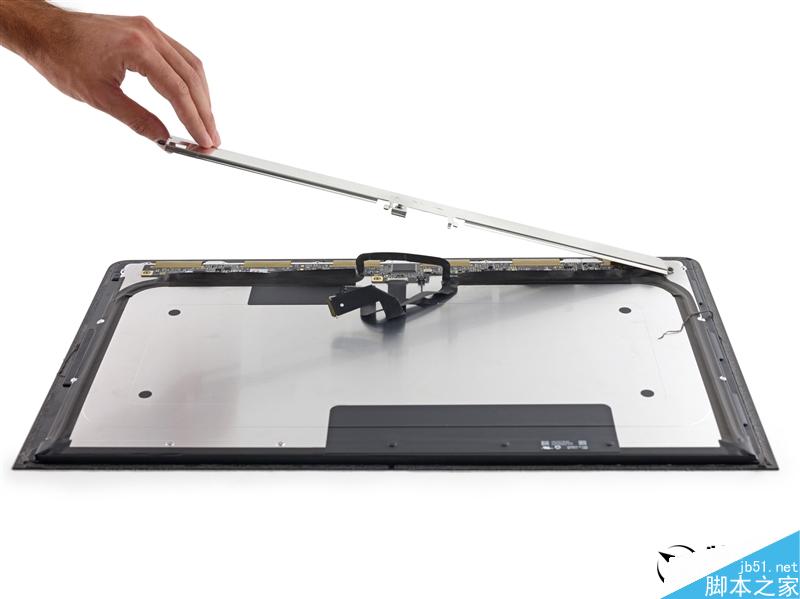

顶部有一块电磁屏蔽盖板，标准螺丝固定。

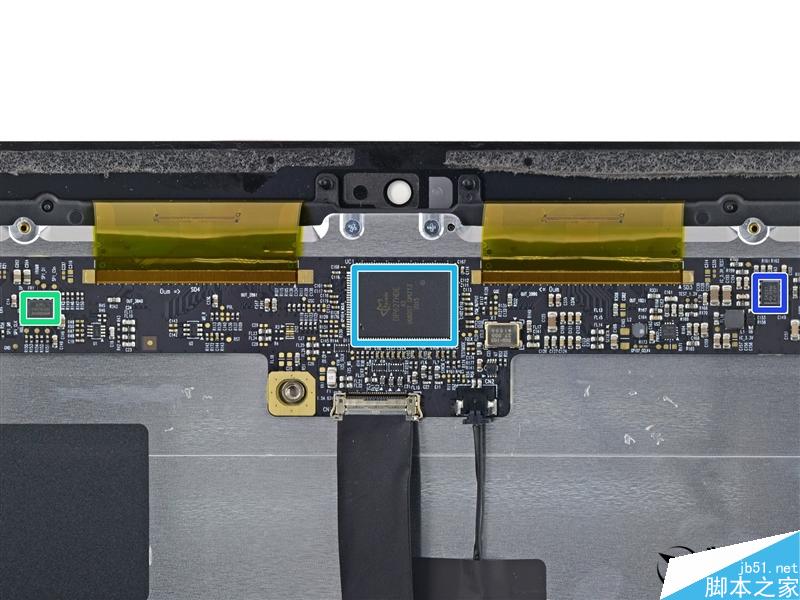

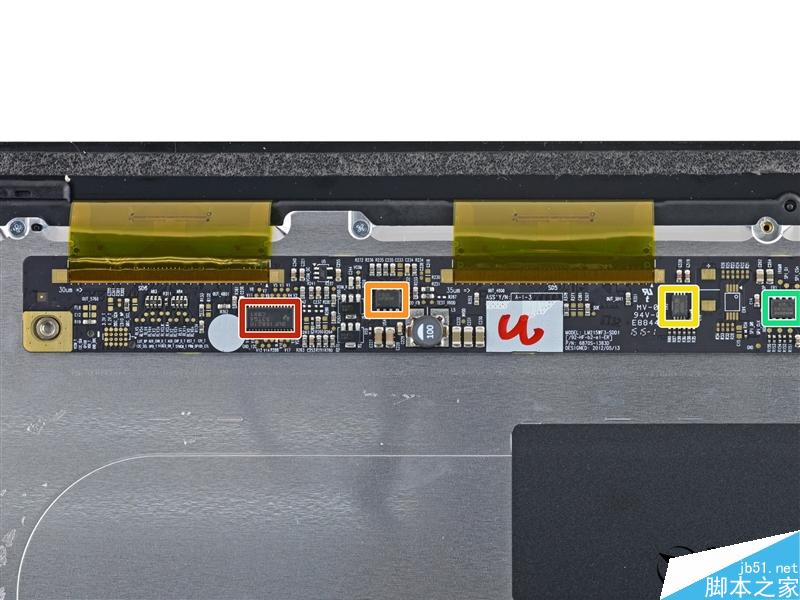

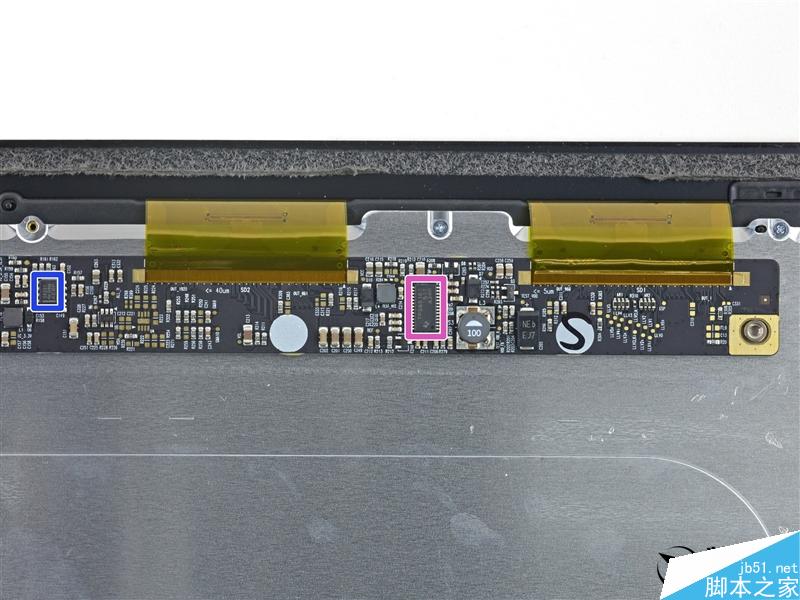

这里有一条电路板，分布着不少芯片元件。

红：德州仪器BUF16821可编程伽马电压生成器

橙：Richtek RT8250同步降压变流器

黄：意法半导体404RP K516

绿：华邦W25X20CL 2Mb NOR串行闪存

青：Parade DP627HD DisplayPort液晶计时控制器

蓝：德州仪器TPS54231降压变流器

紫：德州仪器TPS65161液晶面板偏置电源

这里完全没变。

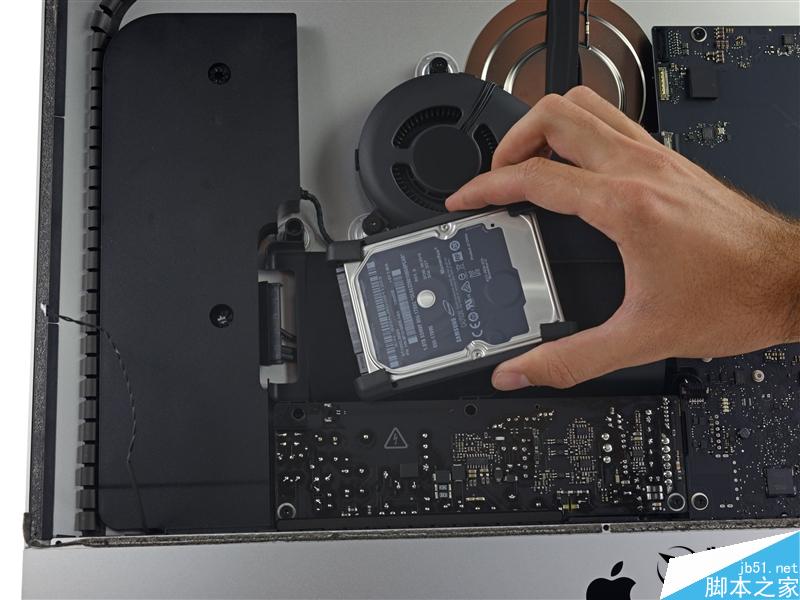

本次拆解的配备了1TB Fusion混合硬盘，比以前小多了，但是闪存部分容量也小了。

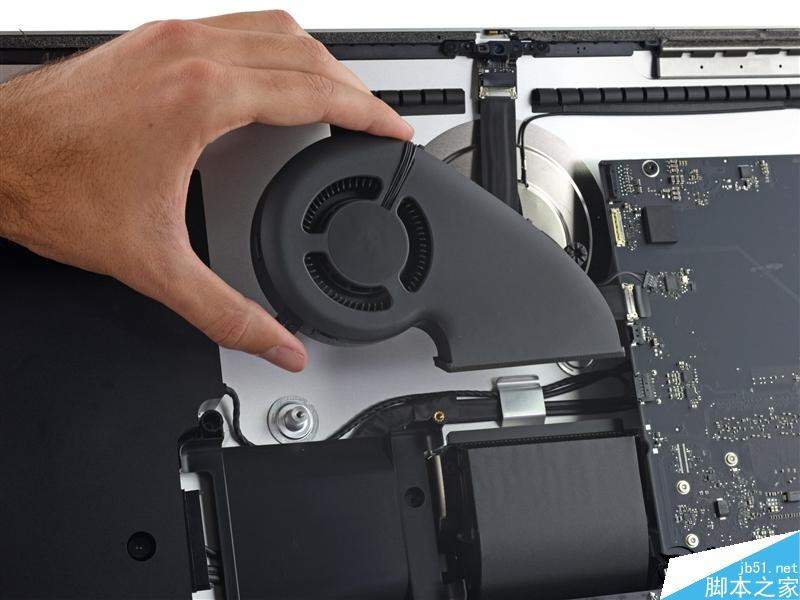

散热风扇也没什么变化。

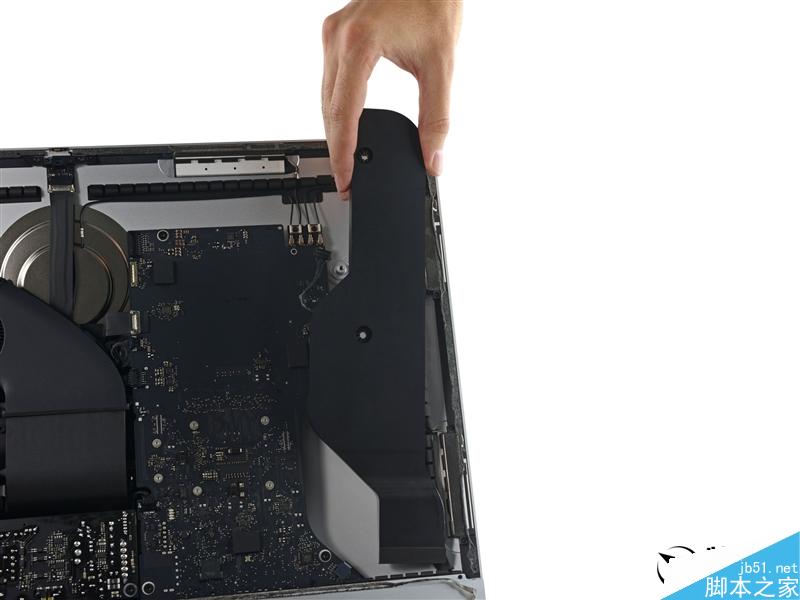

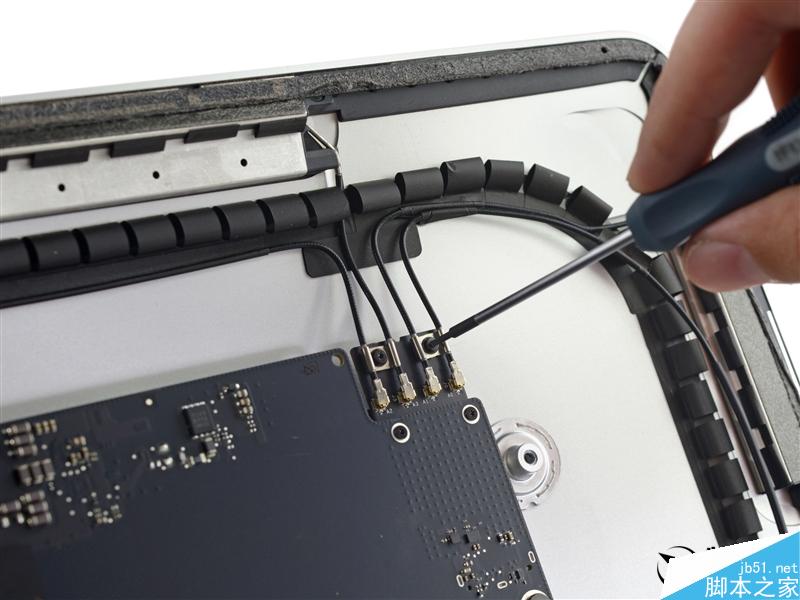

AirPort无线网卡天线。

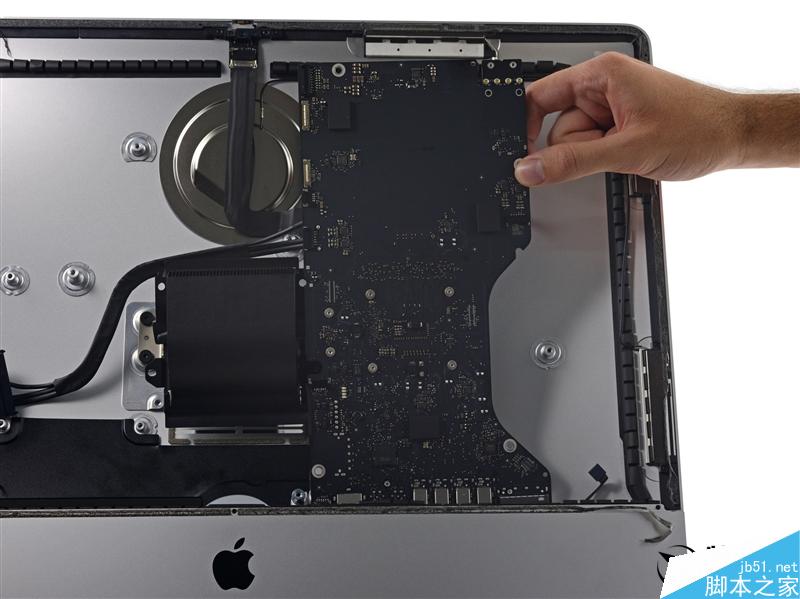

拿下无线网卡，主板就自由了。

主板正面芯片：

红：Intel SR26C Core i5-5250U 1.6-2.7GHz双核处理器(HD 6000核芯显卡)

橙：三星K4E6E304EE-EGCF 2GB LPDDR3-1866内存颗粒(四颗总计8GB)

黄：博通BCM5776千兆网卡

绿：德州仪器LM4FS1EH SMC控制器

青：Adesto AT45DB021E 2Mb SPI串行闪存

蓝：国家半导体545AR6SU

紫：Delta 8904C-F过滤器

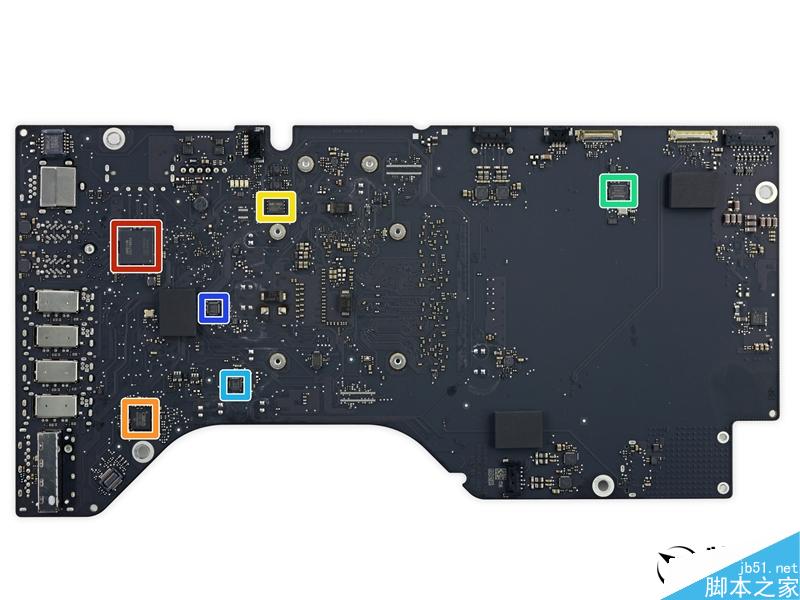

翻过来看背面：

红：Intel DSL5520雷电2控制器

橙：Cirrus Logic 4208-CRZ音频控制器

黄：Macronix MX25L6473E 64Mb串行多I/O闪存

绿：Vimicro VC0359摄像头处理器

青：Intersil ISL62383CHRTZ电源控制器

蓝：Intersil ISL95826

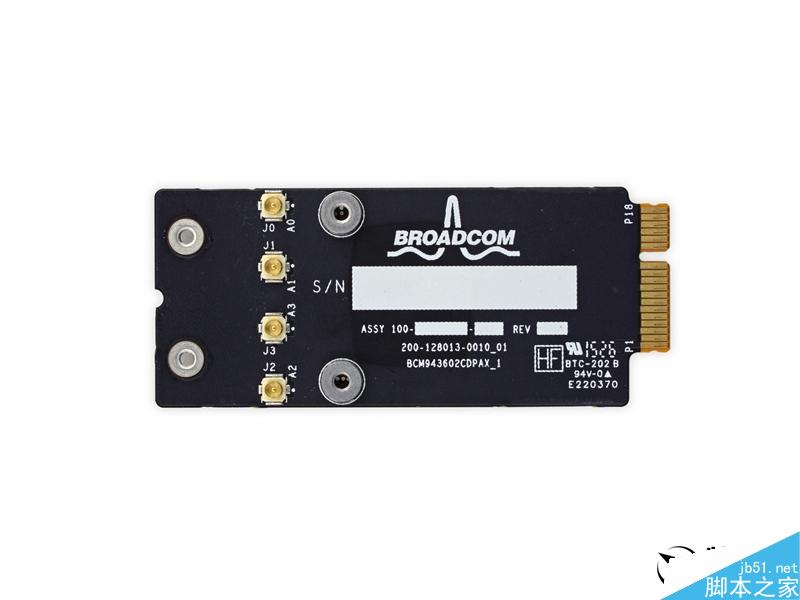

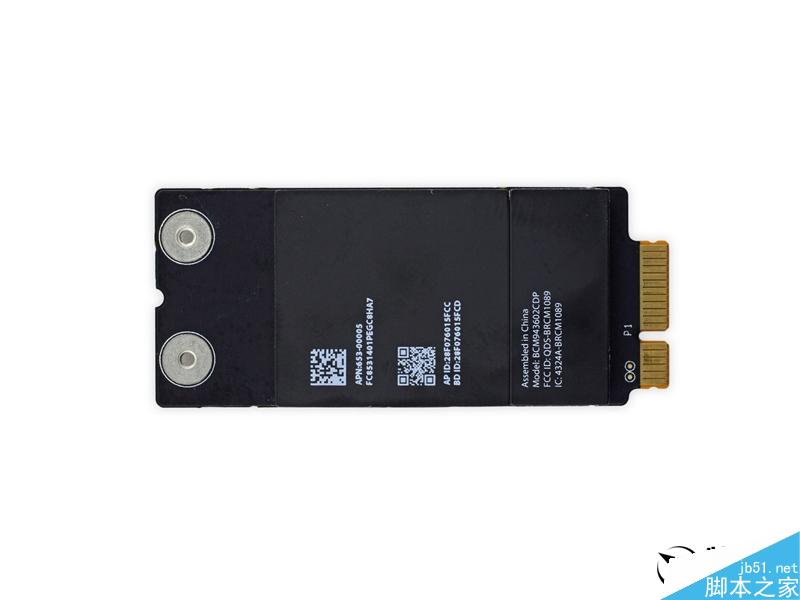

AirPort无线网卡，还是博通的方案。

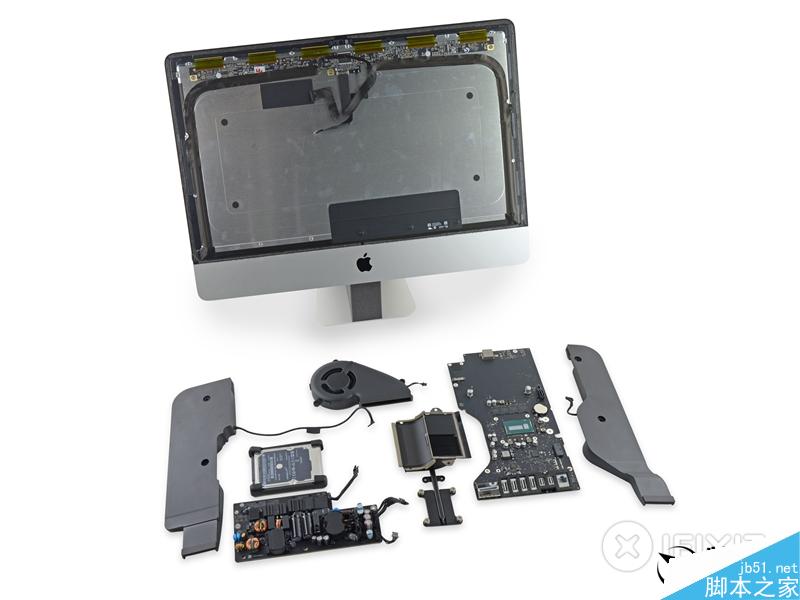

全部零件合影。

拆解维修指数——1分！超级难！

－ 切开外壳难度不大，但需要十分小心，而且是任何维修的必需前提。

－ 内存颗粒焊死在主板上，没有独立插槽，不升级。

－ Fusion硬盘接头不在主板上。

－ 处理器也是焊死的，不可升级。

－ 液晶面板和玻璃一体化，不可单独更换。

以上就是4K超高清分辨率的21.5寸iMac完全拆解详细报道，大家觉得怎么样啊，反正看了感觉心好累啊！
