概述
上周微星通过官方Facebook预告本周会推出一款新显卡，并放出了一张神秘的预告图，从图上来看，新显卡采用Mini-ITX规格，背景是一款微星Aero系列显卡，暗指新卡可能和Aero系列有关，并且微星给出的宣传语是“小显卡，大发布”，可见微星对这款卡是非常重视的。在消息放出后，国内外的媒体和玩家们都在猜测新卡到底是什么型号的，考虑到微星之前已经推出过Mini-ITX版的GTX 1060，因此大家都猜测该卡极有可能是GTX 1070或GTX 1080，毕竟背景上的Aero系列就是采用的GP104核心。
昨天晚上9点，和芯片级首发的时间一样，微星正式公布了该卡，意料之内的是该卡的确和Aero系列有关，出乎意料的是该卡还是采用GP106核心的GTX 1060，该卡名为微星 GTX 1060 Aero ITX OC，是一款血统纯正的Mini-ITX显卡。为什么说该卡的血统纯正呢？因为该卡的三围尺寸为175*115*38mm，标准Mini-ITX主板的尺寸为170*170mm，除去挡板部分，整卡可与主板完美贴合，因此称该卡为真▪ITX小卡一点也不为过。

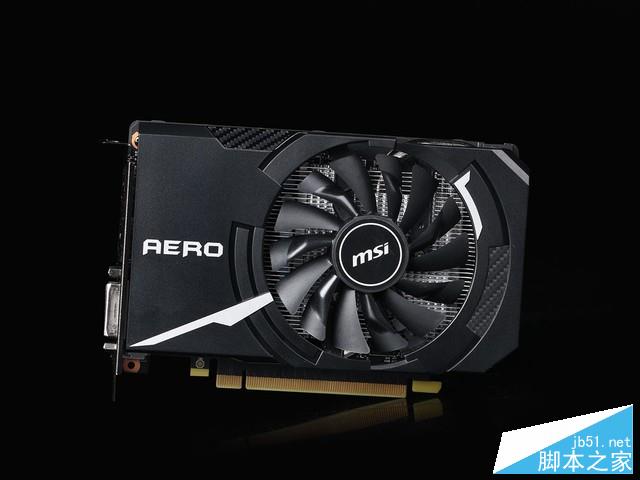

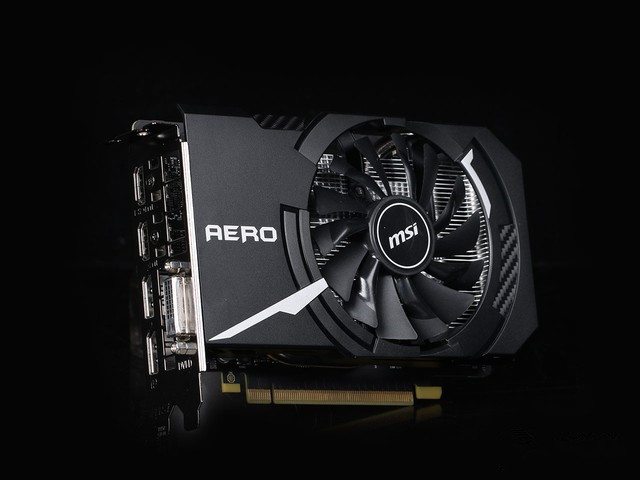

显卡正面外观
该卡在外观上继承了Aero系列显卡的设计特点：以黑色为主色调，辅以银色条纹，并点缀有碳纤维花纹，采用单风扇设计，外观方正，标准双槽厚度。微星此次发布的GTX 1060 Aero ITX OC显卡共有两款，包含6GB版本和3GB版本，而且大家需要清楚的是，该卡不仅仅是作为一款显卡推出，而是微星Aero ITX系列的首发款，微星未来会继续推出Aero ITX系列显卡，据称在月末，微星便会推出GTX 1070 Aero ITX OC显卡，未来还会推出GTX 1050 Ti等型号，而这也是市面上首次出现ITX显卡系列。
显卡顶部外观
说起该卡的卖点，除了身材非常符合ITX标准外，该卡还具备微星独家的“Zero Frozr”技术，而且考虑到Mini-ITX对机箱温度的敏感性，该卡在GPU温度上升至50℃时风扇便开始运转，比GAMING等系列显卡上应用的“Zero Frozr”技术更灵敏，在噪音和散热间做到平衡。此外广受好评的微星TROX刀锋风扇的应用也是一大亮点，更大的风流和更高的风压自然带来更强劲的散热效果，再加上微星从“10”系列显卡开始广泛使用的高性能散热膏，散热更上一层楼。
显卡背面外观
有颜值、身材好、有卖点，这三点只能说是一块显卡的加分项，真正评价一块显卡的好坏还得是用性能说话，因此接下来我们就通过一系列的软件和性能测试，来看一看GTX 1060 Aero ITX对不对得起小钢炮的名号，是骡子是马我们拉出来遛遛。
开箱视频
显卡拆解赏析
我们此次拿到的显卡为微星GTX 1060 Aero ITX 6G OC，接下来的拆解和性能测试使用的便是这款，后续再为大家带来微星GTX 1060 Aero ITX 3G OC的单品测试。
显卡风扇设计
微星GTX 1060 Aero ITX 6G OC显卡配备一枚直径9cm的刀锋风扇，使用高品质双滚珠轴承，相比油轴更加经久耐用，但静音效果依然出色。刀锋（TORX）风扇拥有两种不同扇叶间隔排列，引流扇叶可引入更多气流，传统扇叶则将引入的气流向下压来增强风压，两种扇叶互相配合能比传统风扇提供更出色的散热性能。
散热模块设计
散热方面，微星GTX 1060 Aero ITX 6G OC配备了广受好评的Zero Frozr散热系统，显卡低负载时（GPU温度低于50摄氏度），显卡风扇停止转动，从而彻底消除噪音。显卡的散热器配备了1根S型8mm纯铜镀镍热管，热管直触GPU核心，以达到更好的散热效果。
显卡PCB设计
微星GTX 1060 Aero ITX 6G OC显卡采用超小尺寸PCB设计，完全符合ITX显卡标准。日系全固态电容、SFC铁素体电感等元器件的运用为显卡提供更稳定的供电，保证显卡稳定运行以及超频，提升显卡使用寿命。
显卡核心
微星GTX 1060 Aero ITX 6G OC显卡搭载了一颗Pascal架构的GP106-400核心，拥有1280个流处理器，核心频率1544MHz，boost后可达1759MHz。该卡拥有6GB GDDR5显存，显存位宽192bit，显存频率8008MHz。
显卡供电设计
微星GTX 1060 Aero ITX 6G OC采用3+1相供电设计，同公版设计一样，不过在电感电容的用料上要明显好于公版。
