本教程向大家介绍了利用AutoCAD制作轴承建模的全过程，介绍的很详细，对刚入门的新手朋友非常实用，所以转发过来与大家一起分享学习心得，希望对大家有一定的帮助
开始老农画了一个轴承，当时让我震惊了好长时间呢！上午画了一个，但是那个托盘（圆珠箍子），不是圆弧的！^_^
下午仔细观察了一番，还是把这个模型建了起来。
可以综合运用一系列的命令，希望对新手有所帮助。

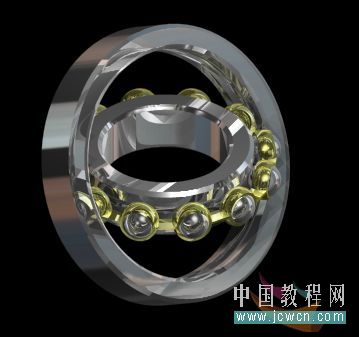

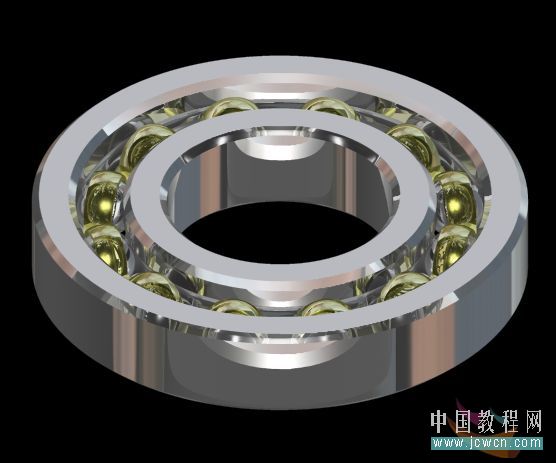

先看最终效果：

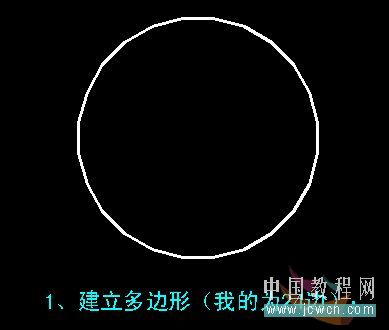

一、建立多边形（我的为24边）

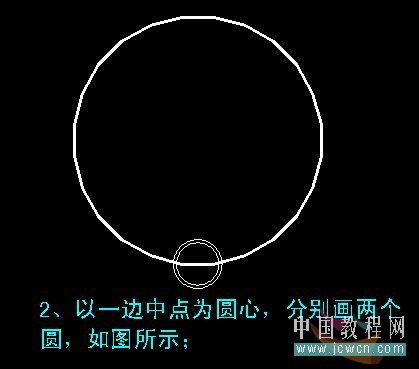

二、以一边中心为圆心，分别画两个圆，如图所示：
三、复制圆，圆心放在临边中点位置，如图所示：
四、整体复制，备用。如图所示：

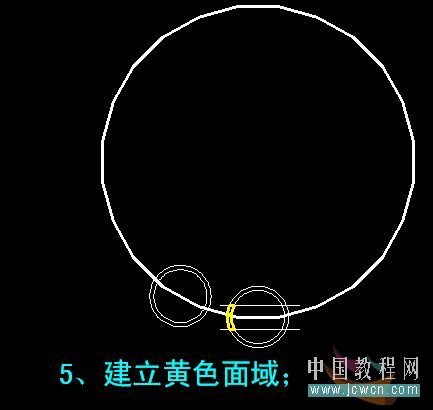

五、建立黄色面域
六、旋转黄色面域

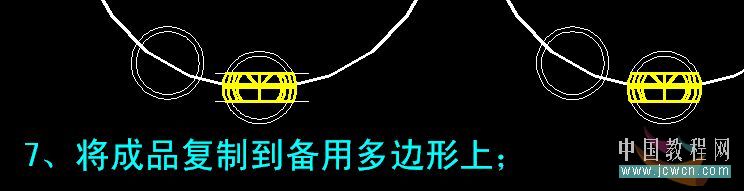

七、将成品复制到备用多边形上

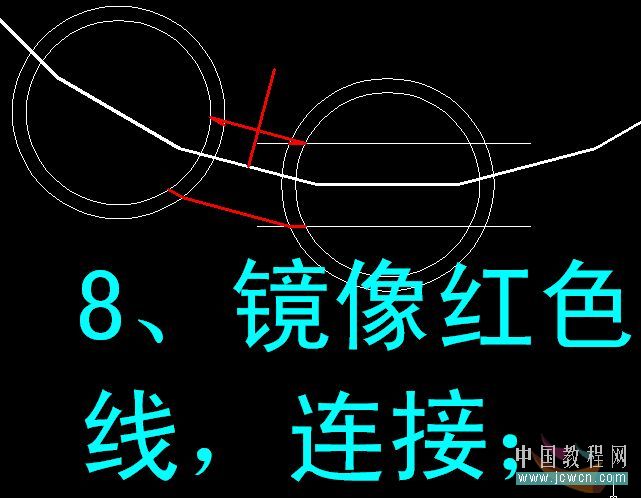

八、镜像红色线，连接（出了一点小差错，应该建立外圆相交的面域）
九、建立面域（我后来剖切掉了，所以后面看不到）
十、切换视图，拉伸、移动
最后
