在CAD制图中，墙体一般用多线绘制，但墙体角落的多线需要经过合并才能达到标准，这里为大家介绍如何合并墙体角落处。

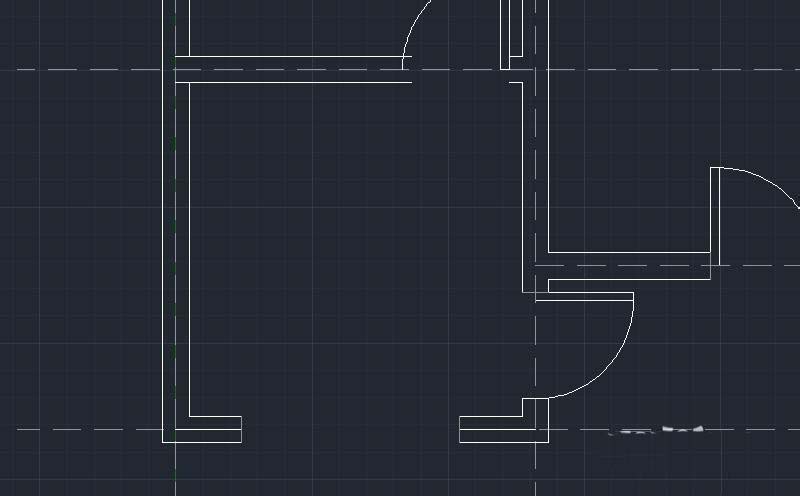

1、打开cad软件，在先依照构造线，使用双线将墙体画出。

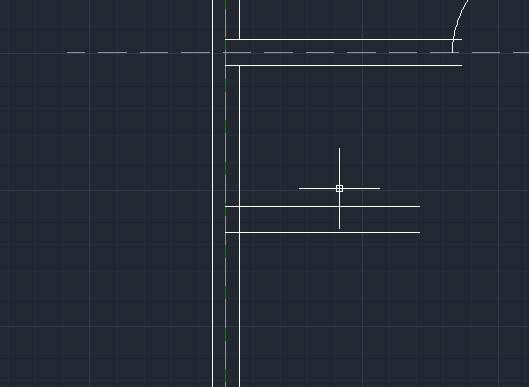

2、然后用鼠标左键双击需要合并的墙角处的双线。

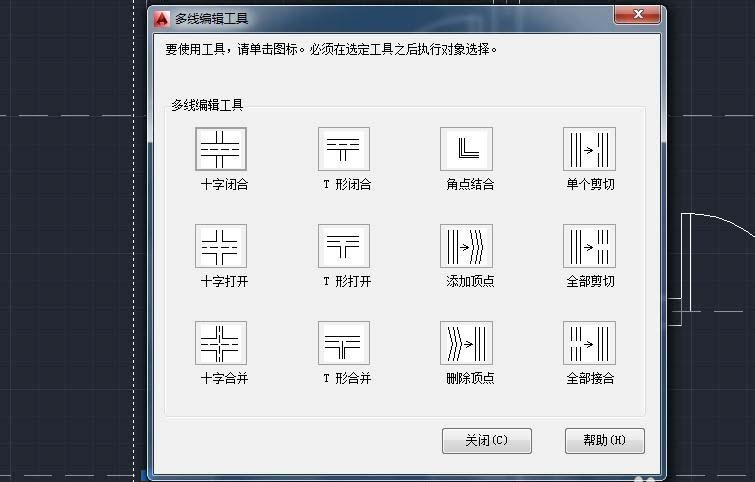

3、出现以下对话框，包括各种合并类型。
4、选择需要合并的类型，图中三个较为常见。

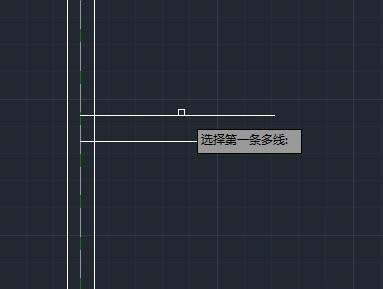

5、点击类型后，选择第一条多线。
6、然后选择第二条多线，这两天多线即是墙角处的两条多线。
7、最后回车键点确认，完成操作。
