X230安裝mSATA SSD

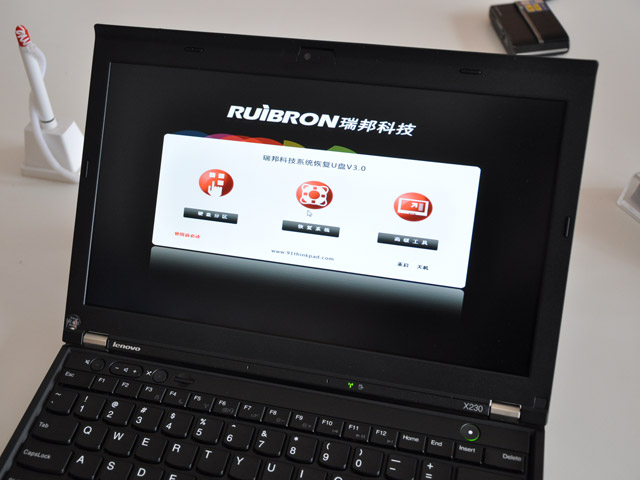

1,下图:ThinkPad X230

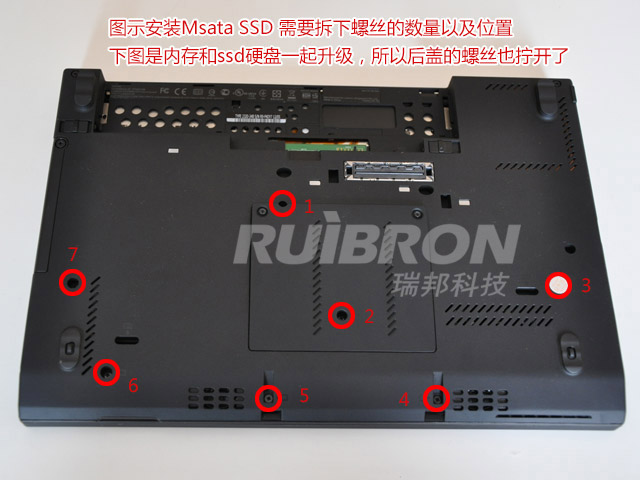

2,按下图所示,把螺丝都拧下来,螺丝都是一样大小,长短的,一共7个

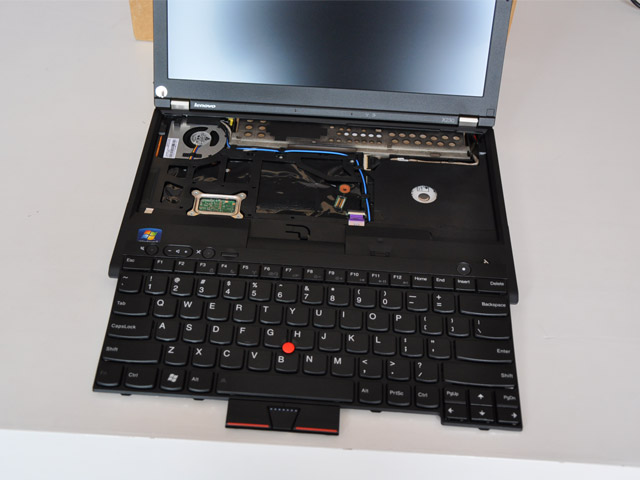

3,后面的螺丝全都取下了,把键盘往屏幕的方向一推,然后就可以拿下来了,拿的时候注意数据线。

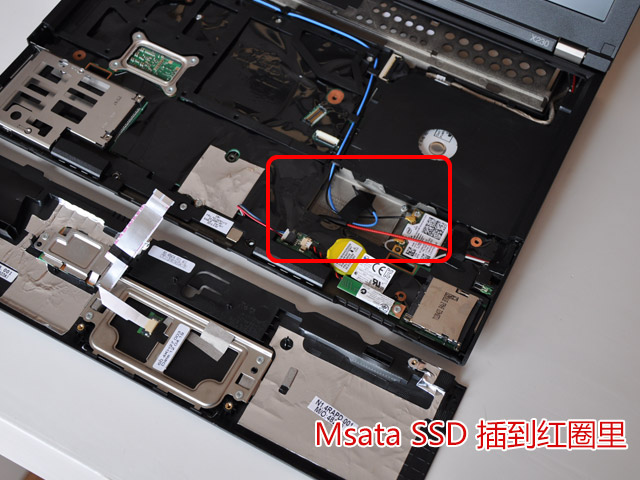

4,画红圈的地方,就是插msata ssd 的位置了:实际操作的时候,并不需要把掌托完全取下,我们为了让大家看的更清楚,所以取下来了:

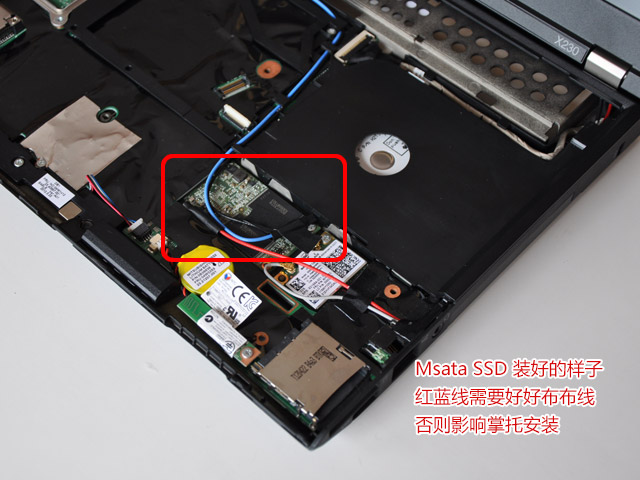

5,注意看,预留了一颗螺丝,把螺丝先拧下来,然后把msata ssd 插进去,再把螺丝拧好。就一颗螺丝就可以固定
6,再把螺丝一一装回去即可,安装瑞邦thinkpad系统恢复u盘,进行下一步操作即可。
最后
以上就是寒冷天空最近收集整理的关于ThinkPad X230 安装MSATA SSD固态硬盘diy拆机教程的全部内容,更多相关ThinkPad内容请搜索靠谱客的其他文章。
