概述

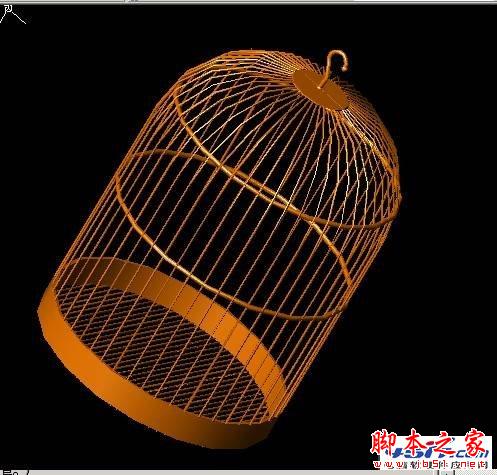

以下是完成效果图。
先做出鸟笼的底部！

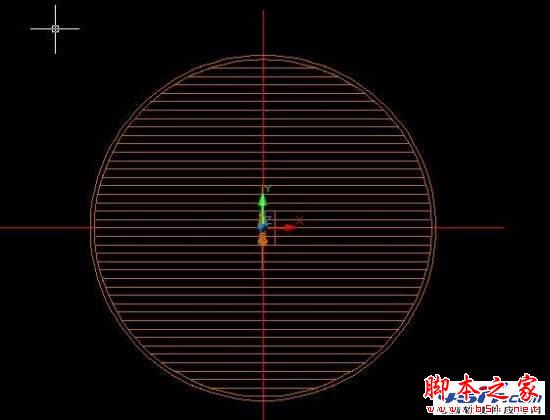

如图，画两个同心圆，大小自定！
运用剪切（TR）命令，把第二圆外的线剪掉，如图！

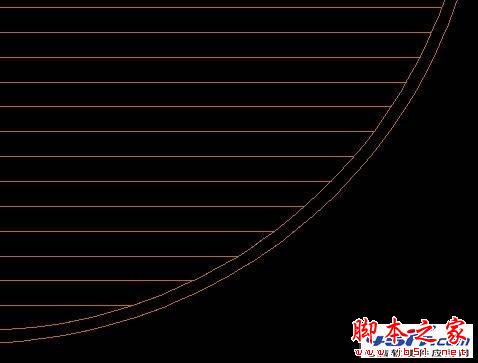

再用拉伸命令（EXT），分别把两个圆拉伸，拉伸之后，进行差集运算，外圆减内圆！
UCS如图改变坐标轴，XY面垂直线，如图做圆，圆半径可自定！
再把圆联续复制COPY，圆心为每根的端点（复制时，我只复制一半，另外一边，可用镜像命令完成）！如图：
再次运用EXT命令，选择路径拉伸（路径为刚COPY的圆内线）， 把每个圆进行位伸！
拉伸好后，三维镜像（mirror3d）把另外一半搞定！中心轴为图中红色圆棒，镜像面为YZ面！

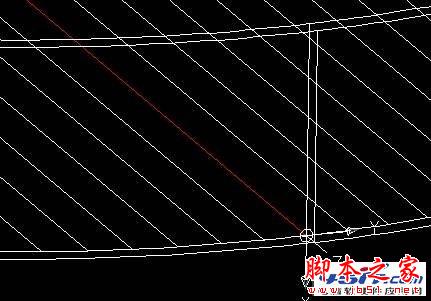

如图转变坐标轴（UCS），利用二维线，弧命令，画出如图线型（其中找准中心线（红色））！

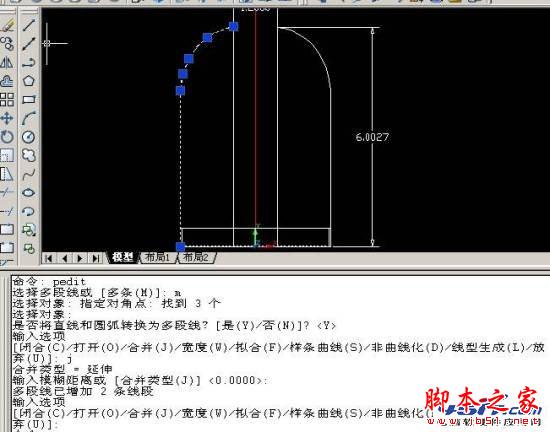

运用PEDIT命令，把刚用线弧组成的鸟笼外框线组成多段线，这样我们才可能进行拉伸！

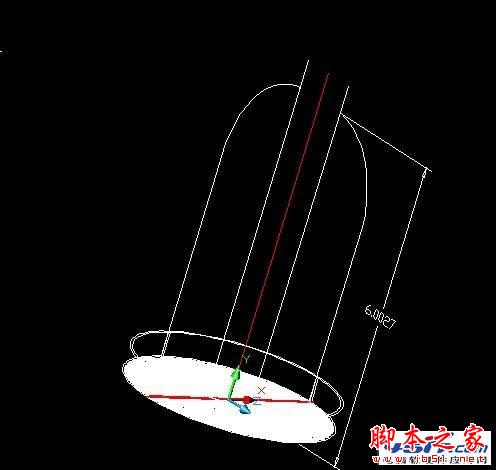

外框拉伸路径已绘好，转变坐标，绘出拉伸圆！在按路径拉伸时，圆必须相垂位伸路径！

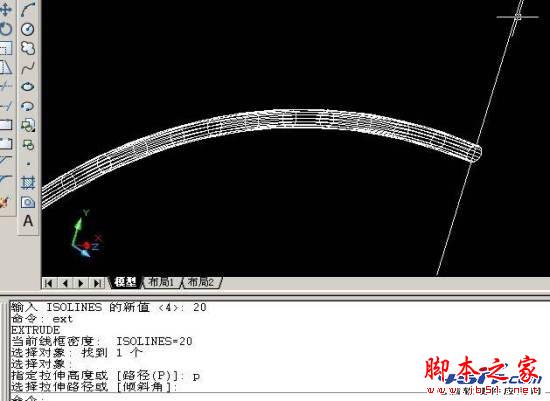

选择圆，进行路径拉伸！
