cad tr怎么用?cad中tr命令的用法详解

CAD工程制图中，能够快速的使用快捷键能够提高绘图效率，其中，修剪TR命令是常用的，不过实用该命令时不同的技巧和方法解决的问题场合和效率不一样，那么cad tr怎么用?下面几个方式详细讲解cad中tr命令的用法。一起来看看吧，希望能帮到大家!

工具/原料

AutoCAD工程制图软件

无需选择对象的TR法

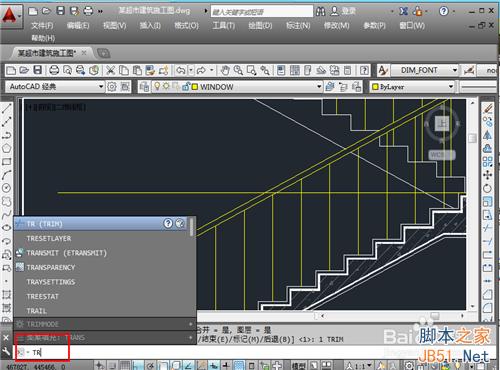

1、优先介绍这个办法，是因为多数情况下，使用本办法能够更加高效地绘图，避免了选择对象所用的时间。在命令栏输入“tr”，快速点击2次“回车键”。

2、注意，这个方式默认的为，所有的对象都是修剪的边界，故只要点击两点之间的线段，该线段立即被剪掉；如果为边处的，一点也可以修剪掉，如这里，点击该线条。

3、可以发现，该线条就被剪掉了。

4、如果是点击中间的线，在两个相邻的交点之间的线就会被剪掉，如这里，点击一下中间的线条。

5、可以发现，中间的线条被剪掉了，这个方式操作起来非常方便和快捷。

END

一般TR修剪法

1、这个方式为常规的方式，也就是最基本的方式。在命令栏输入“tr”，然后点击“回车键”。

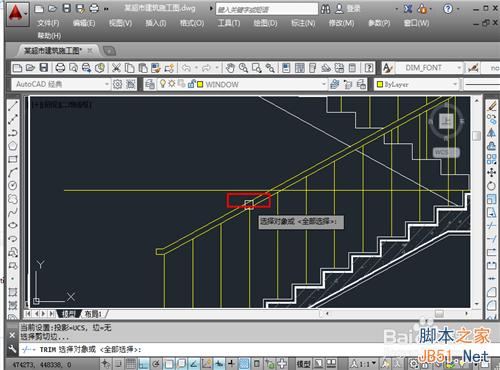

2、这时候要求选择对象，作为修剪的边界，就像选择作为 剪刀，去修剪别的对象。选择需要作为修剪边界的对象，如这里的楼梯扶手，点击它。

3、点击之后就选中了，如果还需要其他的修剪边界，继续点击别的对象，选择完毕，点击“回车键”进行确定。

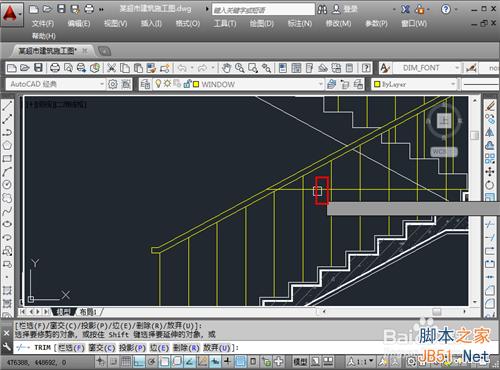

4、这时候就可以修剪不需要的对象了，点击不需要的对象（该对象需要和作为边界的线相交），就可以剪裁掉不需要的线。

5、这时候就修剪掉所有不需要的线条，如果还有其他的需要修剪，重复刚才的操作即可。

END

围栏的TR法

1、这个方式主要是使用围栏的方式，将不需要的对象围起来，修剪掉。在命令栏输入“tr”，快速点击两次“回车”键。

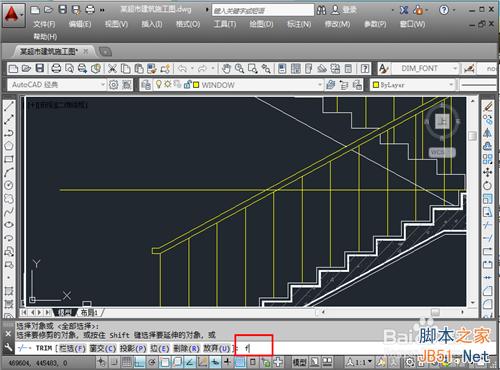

2、这时候出现选择对象的方式，在命令栏输入“f”，点击“回车键”。

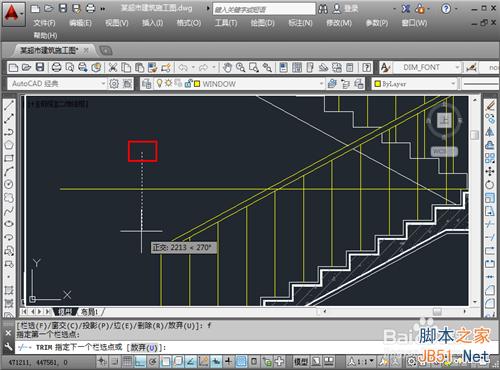

3、这时候就可以进行围栏，点击选择围栏的第一个点。

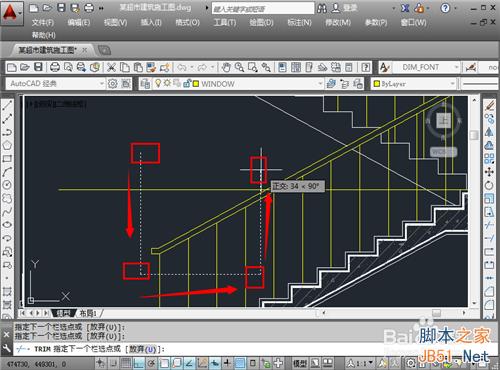

4、然后依次点击围栏的其他点，点击完毕，点击一下“回车键”。

5、这时候围栏了、内的对象就被修剪掉了，这个方式比较适合于一片区域的修剪。

END

以上就是几种cad中tr命令的用法详解，希望对大家有所帮助，谢谢大家阅读！
