概述
这里介绍一下将CAD图纸导入tekla的方法。下面我们一起来学习吧！
方法：
将要导入的CAD图纸复制到新建的CAD文件中，并将尺寸线及标注删除。确定图纸比例是否为1:1.
选择图纸的一个点设为位基点也为导入到tekla是的基点，并以此点为基点将图纸移动到0坐标处。（输入0坐标点时尽量在命令框内输入0,0）

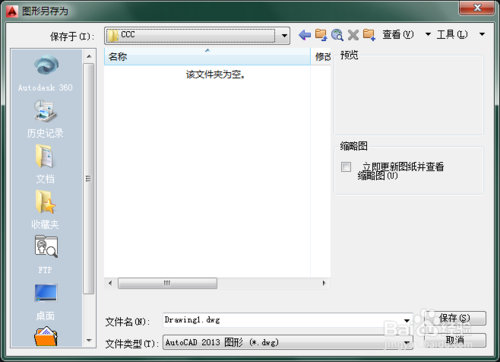

居中图纸并保存，文件名不能包含中文字符，且保存位置也不能存在中文字符。

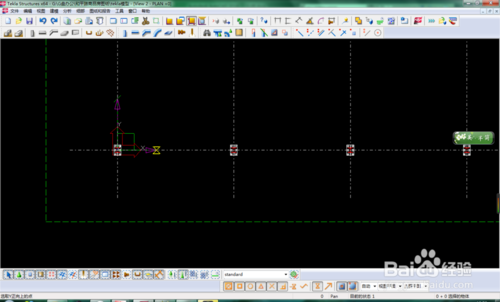

打开tekla要导入图纸的平面，并用3点设置工作平面。
选择的第一个点也是导入的基点。
点击左上角文件找到输入DWG/DXF点击进入，在弹出的对话框内点击浏览并找到CAD文件选择导入。
注意事项
CAD尽量删除不必要的线和文字
CAD文件名不能出现中文字符，保存的位置也不能出现。
3点设置平面的时候第一个点击的点是导入时的基点。后点击的2个点存在方向性，可以尝试顺序看导入后的图纸来改变顺序。
以上就是将CAD图纸导入到tekla的方法介绍，希望能对大家有所帮助！
