概述
利用天正软件快速统计CAD图纸中通风风管的数量，告别传统方法拿标注一段一段尺量，或者打印出来后拿尺子量的方法。
1、用天正暖通软件打开需要统计材料数量的风管图纸

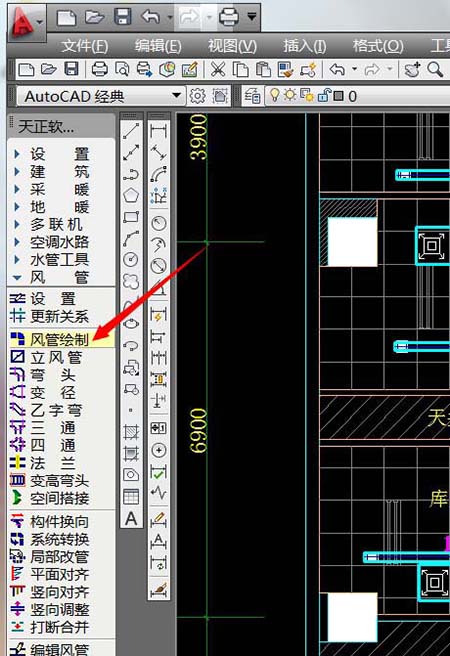

2、打开左侧菜单栏中的风管绘制菜单
3、在风管绘制菜单栏里输入风管尺寸，建议更改一下与原图纸不同的风管颜色

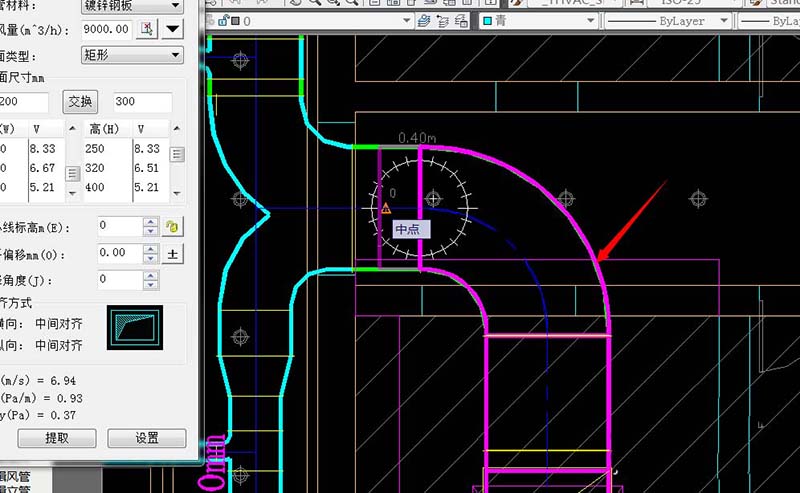

4、将原来CAD图纸用天正-风管绘制菜单描一遍，风道参数填写准确，阀门、风口和软接头都绘制准确
5、等所有风管及阀部件全部描完以后，点击天正暖通左侧“采暖”菜单栏下的“材料统计”菜单，将需要统计的材料名称勾选，勾选上“按材料厚度统计表面积”统计出的风道量是表面积，不勾选则统计的是各规格型号的长度
6、最后选择需要统计的图纸区域，点击确定即可出现所有材料规格型号和数量，此方法在熟练后会比传统方法快数倍。同时，此方法也适用暖通供回水、地暖管、多联机，风机盘管和给排水等工程项目
