概述

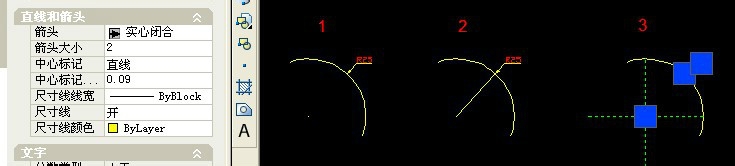

在CAD标注中，标注圆弧一般会现在下面三种情况，第一种和第二种很容易出现，第三种情况就是出现圆心标记。

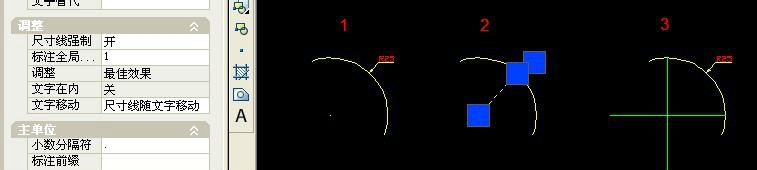

第一种标注才是最标准的，第二种情况在一些公司也见到过；由第二种变到第一种只要双击该标注，把“调整”中尺寸线强制的开关关掉就行了

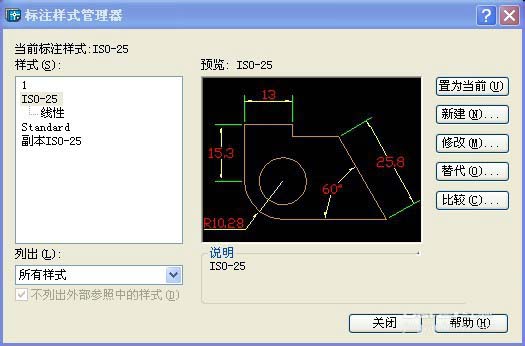

很多人第一想到的是直接进入标注样式里来修改，这里改也不是不可以，但这时改动的是全局变量，一般更改全局变量时，一定要慎重，特别是该文件中有多个图多种标注样式时
第三种情况是圆心被标记了，双击后可以看到圆心标记处选的是“直线”，只要更改成“无”就变成了第一种情况
由于圆弧标注不像直线标注在改变图形方便更改，圆弧一般是重新画，重新标注的，所以圆弧标注一般建议打散
圆弧中心点不标记出来不显示出来但它还是存在的，当选到那一点是还是会选到该标注的，如果图多时，操作时很容易误选；如图打散标注后就不用圆心标记干涉了
