PS怎么制作简单的带箭头的框架图流程图?

框架图能够很好地反映上下级和所属关系，比如政府机构的构成、网络系统构成、公司的组织结构、各种体系、书本排版构造等都是以框架图的形式表现出来。如公司的最高级是董事会，那么框架图的最高层就是董事会了；再比如我们在做笔记的时候，一个大的章节题目在坐前面，其下有很多分节，节里面可能还有点等等的结构；也有一些框架图部分用于同级说明，介绍这一科目下的分支。那么，使用PS怎么制作这些简单的框架图呢？请看演示操作！

1、框架小形状

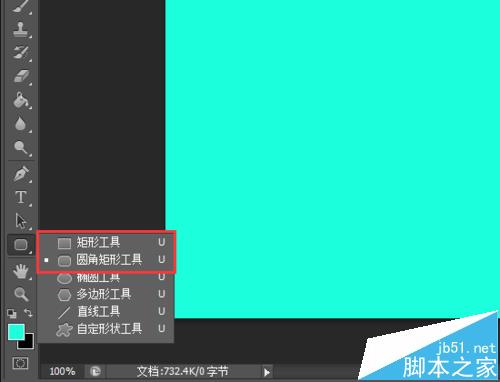

打开PS软件新建一个白色或其他颜色的背景图，根据个人或文本需要设定图像大小，右击形状工具位置选择一个矩形类的工具，在上面调整线条粗细、描边颜色和像素大小，至于填充色可以用也可以不用。

2、栅格化形状图层

形状并不能算是能够在上面进行直接操作的图层，我们需要进行【栅格化形状】的处理，当然也可以直接在形状的上面【创建新图层】来新建一个正常的形状位图图层开始操作下一步。

技巧：新建图层在图层界面右下角，也可以点“图层”菜单来建。

3、画连接线

制作完框架图里面的矩形框，接下来可以画里面连接线，【画笔/铅笔工具】都能使用，哪个习惯就用哪个。在左下角点开拾色器设置下前景色，即画笔的颜色，在“画笔预设”里面选择硬度大点的画笔调整像素，线条尽量细点。

4、输入文字

然后，我们就可以根据做的框架图来输入相对应的文字，使用【文字工具】来输入内容，颜色、字体和大小自定。最上级文字可以大点，至于文字的颜色要与框架的线条色不一样，再按快捷键“Ctrl+T”进入自由变换状态来调整文字的大小、旋转角度和位置等，放在矩形框的中间。

5、保存图片

上面只是演示操作，所以框架图里的分支会很少，大家根据要求把图像做大点，框架图更详细点。最后，按着“Shift”键的同时选中图层，右击【合并可见图层/向下合并】将图层合并在一起后打开“文件”菜单把图片【存储为...】JPEG格式的高清图。

6、插入箭头

要是框架图里面需要一些代表流程或下指关系的箭头，我们就能使用‘自定形状工具’里的箭头形状来制作。“箭头5、7、9”等根据自己的文本要求，箭头不要大得和线条、框架都不协调。

7、自由变换调整箭头

选中箭头使用快捷键“Ctrl+T”直接进入自由变换模式，我们还需要不断变换上面的像素数据来调整箭头的方向、大小，与线条的接口那里要处理好，不要多出来或没有接上，最后保存图片插入到需要的文档里面就行了。

接下来的一切操作都和上面的原理一样的，完成就可以保存图片了。

注意事项：

背景色不要太花哨，特别是制作一些学术、办公类的框架图。
