尧创CAD剖面图案怎么巧妙修改?

尧创CAD与AutoCAD全面兼容，不仅仅是操作习惯、命令、保存文件的格式，还有内部的实体，如剖面填充等。有人问，如果AutoCAD中的剖面图案尧创CAD中没有，碰到图案需修改时，只能到AutoCAD中修改，很麻烦！解决方法很简单，让尧创CAD也含有同名且同属性的剖面图案，就可以直接在尧创CAD中修改了。

1、从AutoCAD中找到图案填充的定义文件，如XP系统中的acad2008的定义文件：C:\Documents and Settings\Administrator\Application Data\Autodesk\AutoCAD 2008\R17.1\chs\Support\acad.pat，从这个文件中找到所要剖面图案的定义，如下图是随机的点图案的定义：

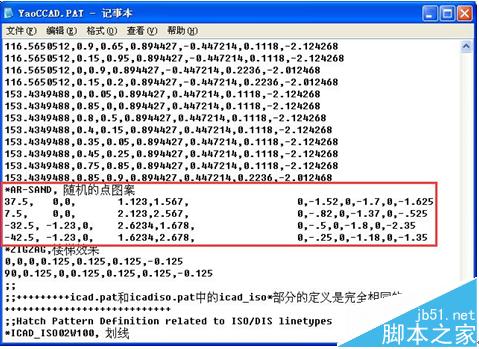

2、拷贝到尧创CAD安装目录下...\YaocCADkmg\Patterns\YaoCCADiso.PAT中，如下图所示

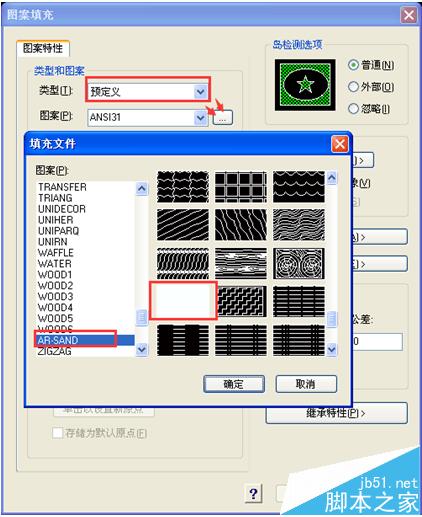

3、在尧创CAD中绘制一个矩形，启动填充命令：找到这个图案：

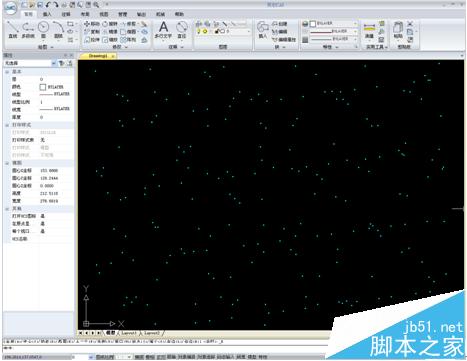

4、填充后，删除矩形边框，并调整图满屏显示，如下图所示

5、输入命令mslide命令，创建一个与图案定义同名称的sld文件，本图例是AR-SAND.sld

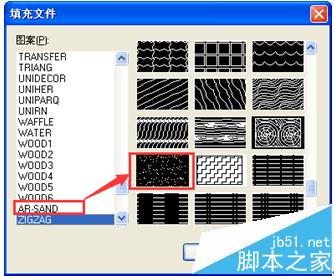

6、OK。再次启动图案填充，可以看到新加进去的图案

注意事项：相应地，如果AuotCAD或其他CAD想得到尧创CAD中的剖面图案时，也可以采用类似的方法，拷贝剖面文件*.pat中的定义部分，就可以了。
