cad怎么绘制一张八人餐桌的平面图?

在本经验中，通过矩形命令来绘制餐桌的轮廊，再通过矩形和偏移命令来绘制椅子，再通过复制、镜像、旋转等命令，将椅子分别布置在餐桌的四周。

1、正常启动autocad软件，执行“文件|打开”菜单命令，将“室内装饰样板.dwt”文件打开，再执行“文件|另存为”菜单命令，将其另存为“八人餐桌.dwg”文件，从而调用其中已经有的绘制环境。

2、执行“图层管理”命令（la），打开“图层特性管理器”，将“家具”图层置为当前图层。

3、执行“矩形”命令（rec），根据命令行提示，在绘图窗口任意选取一点作为“第一个角点”，在键盘上输入“1850”，然后输入逗号，再输入800，并按空格键确定，这样就绘制了一个1850X800mm的直角矩形。

4、执行矩形命令（rec）,根据命令行提示，在绘图窗口任意选取一点作为“第一个角点”，在键盘上输入510，然后输入逗号，再输入570，并按空格键确定，这样就绘制了一个510X570mm的直角矩形。

5、执行分解命令（X），根据命令行提示，选择小矩形为分解对象，然后按空格键确定将小矩形进行分解，再执行“偏移”命令（O），将矩形最下侧的横线向上偏移“70”。

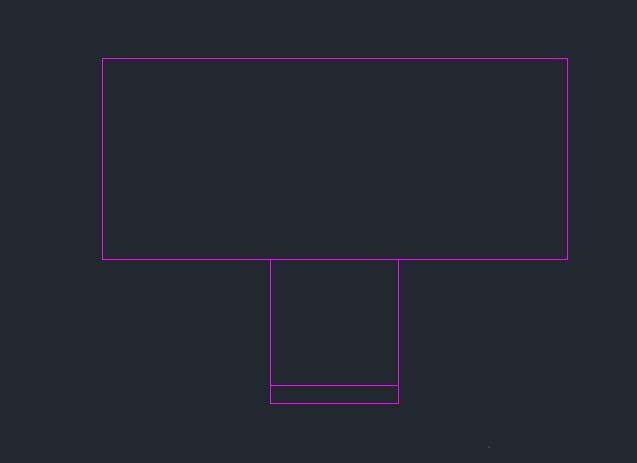

6、按F3键开启“对象捕捉”模式，执行“移动”命令（M），将椅子全部选中，捕捉椅子上侧线条的中心点，将椅子移动到餐桌下侧横线中心点的位置。

7、执行“移动”命令，选中餐桌矩形，按F8键打开正交模式，向上移动光标，输入移动距离为150mm,并按空格键确定。

8、执行“复制”命令（co）,打开正交模式，选择椅子为复制对象，指定椅子横线的中点为基点，依次向左和向右移动光标，输入复制的距离为610mm,并按空格键确定。

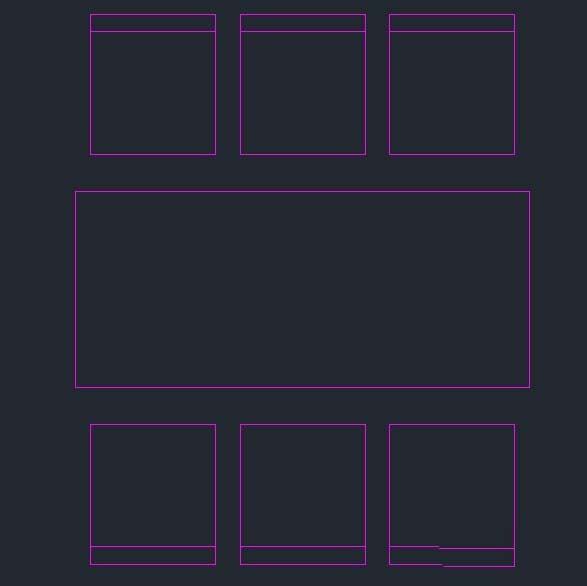

9、执行“镜像”命令（MI），选择餐桌的两条竖线中点依次为“镜像第一点”和“镜像第二点”，对椅子进行垂直复制。

10、执行“复制”命令（co）\"旋转"命令（ro）\移动命令（M）和镜像命令，绘制出左右二侧的二个椅子。至此，绘制完成。
