浅谈openstack中使用linux_bridge实现vxlan网络

openstack环境：

1 版本：ocata

2 系统：ubuntu16.04.2

3 控制节点 1个 + 计算节点 1个

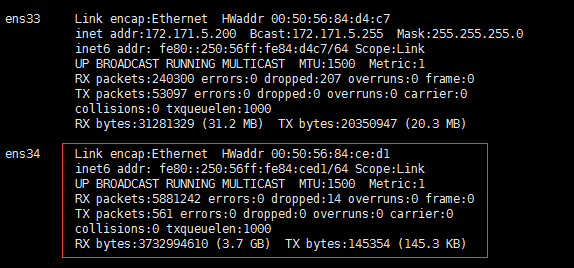

4 控制节点网卡为ens33，ip = 172.171.5.200 ens34 manual模式　无IP

（为什么外网网卡ens34没有IP地址？这是另一个故事，后面有专门章节讲解。）

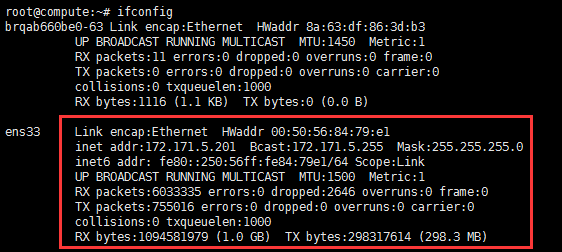

计算节点网卡 ens33 ，ip = 172.171.5.201

一 vxlan配置

1 控制节点：

编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件

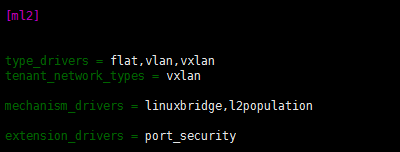

配置tenant_network_types = vxlan。该配置意义是项目中创建的内部网络为vxlan类型。

配置flat外部网络的标签为provider，在创建外部网络时使用。

编辑/etc/neutron/plugins/ml2/linuxbridge_agent.ini文件

配置物理网卡的映射，通俗讲即指定外网网卡。ens34为本环境中出外网网卡。

指定vxlan的封装IP,即外层IP。

２　计算节点

同理配置计算节点，标签label要和控制节点一致

隧道的封装IP为ens33的IP地址

重启网络服务。

service neutron-server restart
service neutron-linuxbridge-agent restart

二 在dashboard上创建网络过程

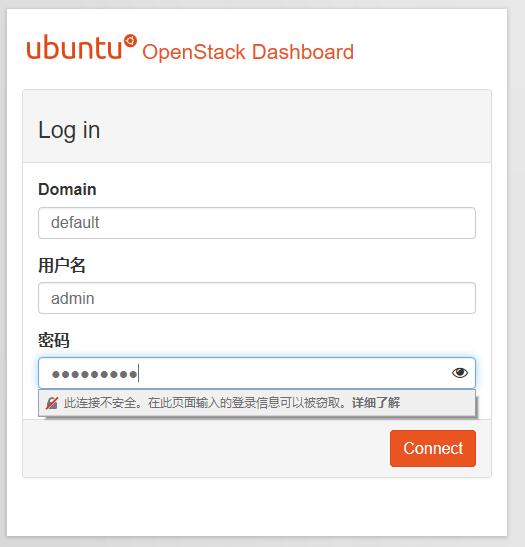

1 admin用户创建公网

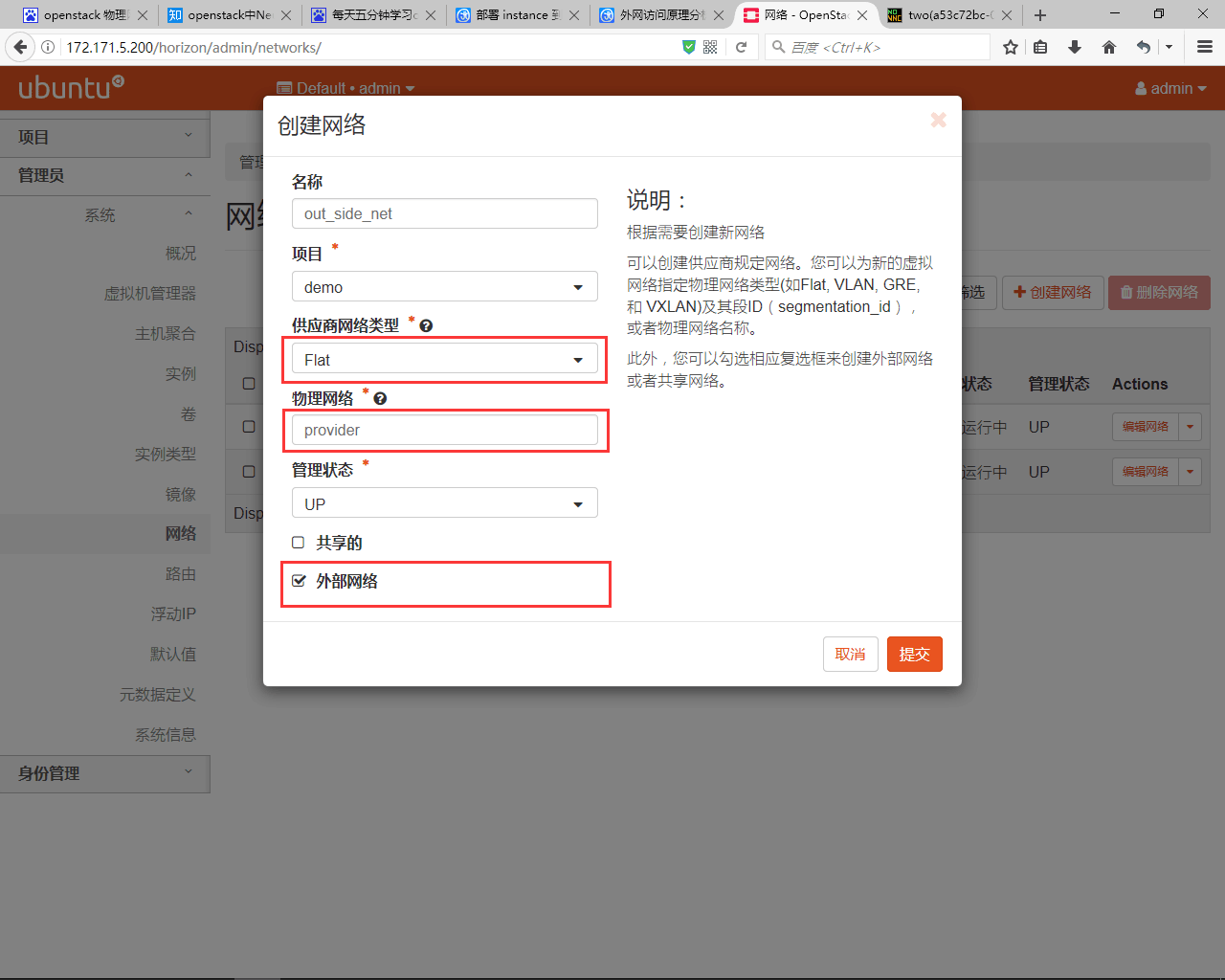

这里首先创建的是外网。外网的类型有两种：falt和vlan。当指定为flat类型时，物理网络中填写的就是上面配置的label。指明该flat网络使用label所绑定的网卡出外网。

一定要区分创建外部网络和非外部网络。如下图，勾选了外部网络一定是创建公网，是所有VM出公网的网络。admin用户也可以为某个项目创建内网，不勾选外部网络。

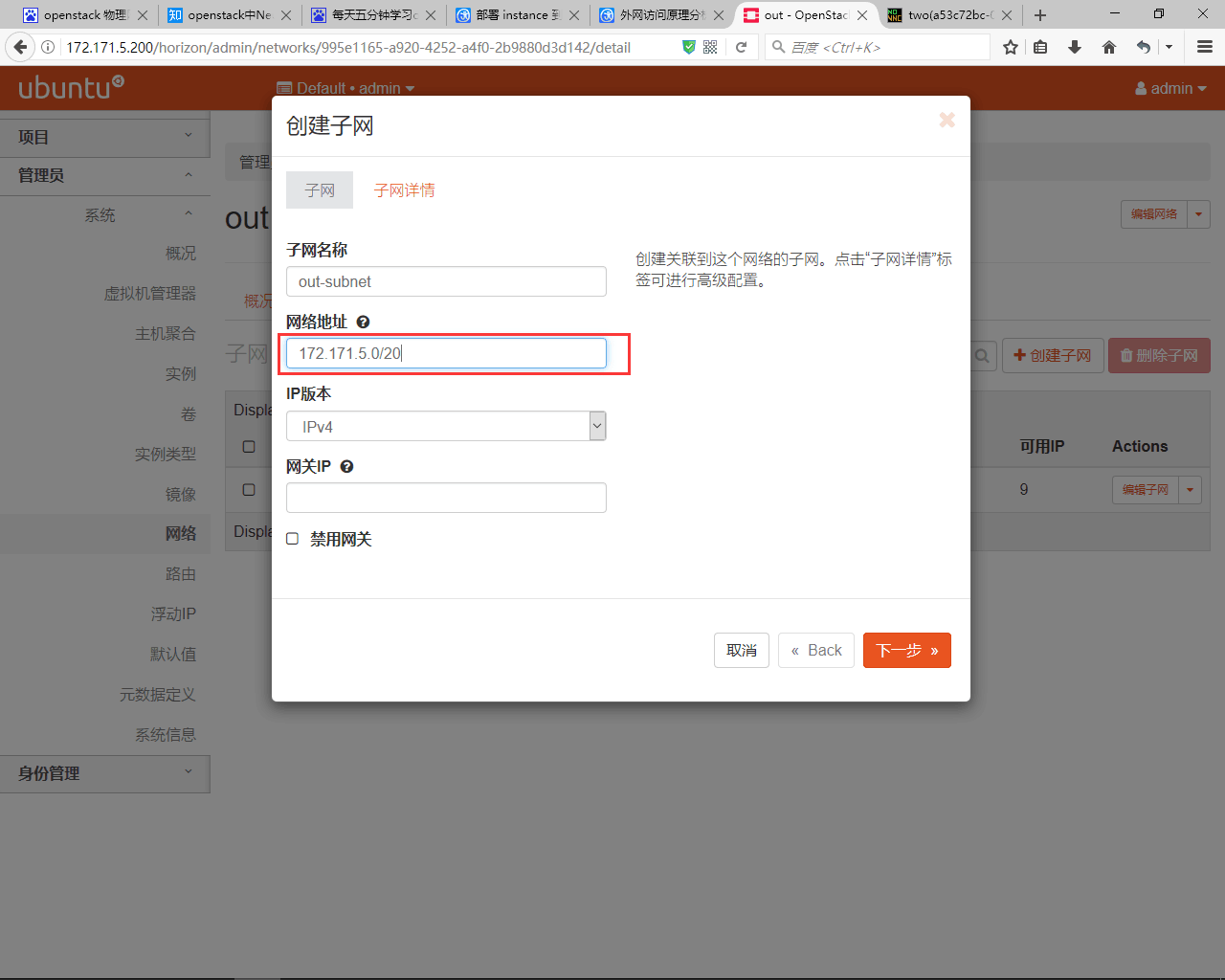

flat网络创建子网。子网网段是能够出外网的网段。比如这里填写的172.171.5.0/24网段，该网段中每一个IP地址都能出外网。

填写地址池，DNS服务器。外网到这里创建结束。接下来创建本环境中的项目demo项目的内网。

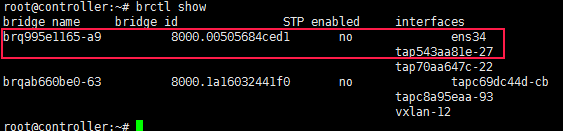

当创建好外部网络之后，对应的控制节点底层网桥发生变化。由于写博文截图不够及时，这里已经是创建好网络，实例之后的截图。

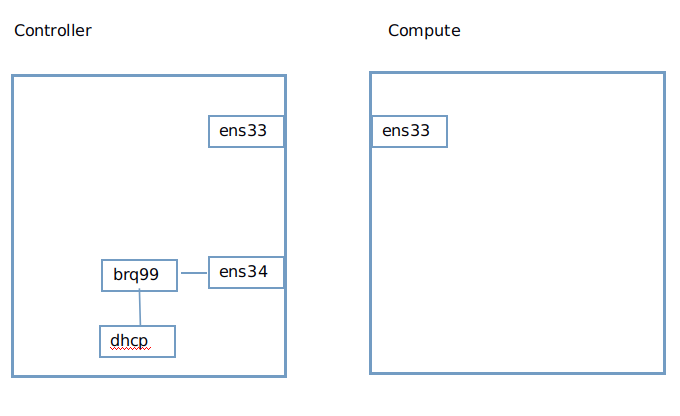

当创建好外部网络之后，会出现红框中的网桥信息。其中，该网桥连接了ens34网卡和dhcp节点tap543aa81e。

如下图所示（画功一般，见谅）

以demo用户登录

创建内部网络。使用demo用户登录demo项目中，创建的内部网络类型是由tenant_network_types中指定，为vxlan。

该配置能指定内部网络类型，如flat，vlan，gre等。

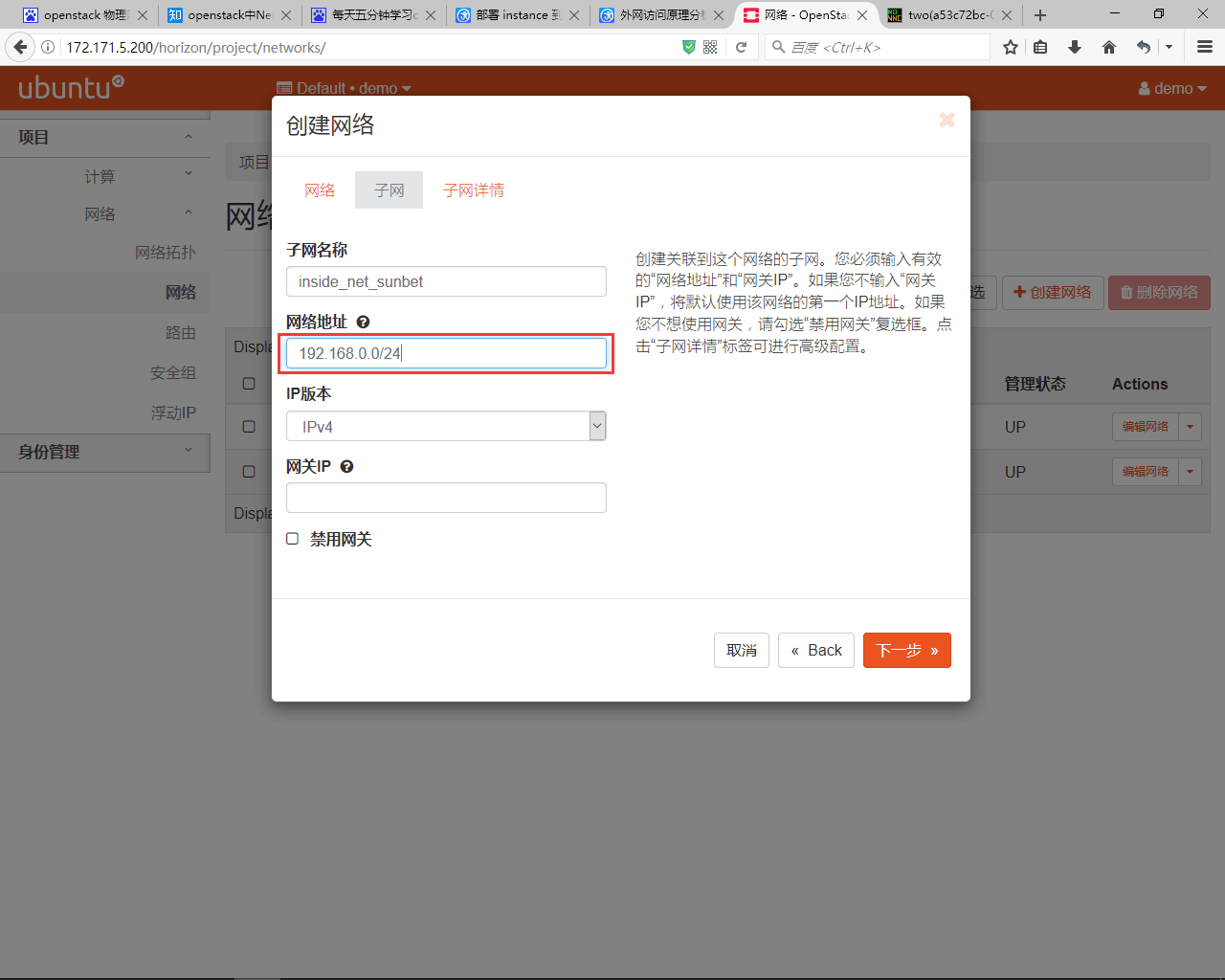

分配内网的ip地址。内网地址指定网段为任意网段，因为该网段的地址要经过路由器的转换，转换到外网的IP地址出外网。

推荐使用私网地址。本环境使用192.168.0.0/24。

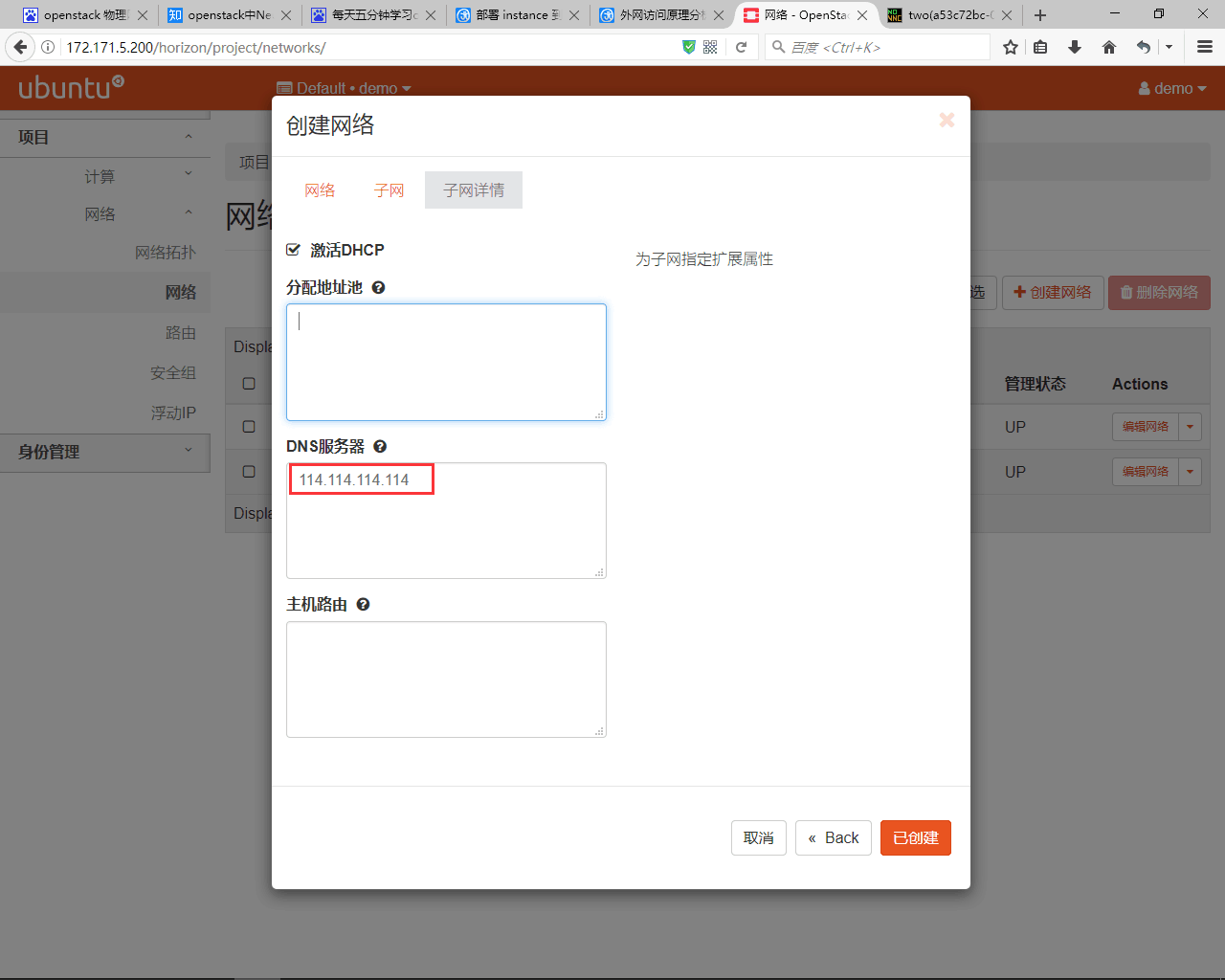

配置地址池，不配置即可使用全部。

配置内网之后创建路由器，连接内网和外网。如下创建router，外部网络选择上面创建的外部网络名称。本环境为out_side_net。

再添加接口为内部网络。子网是指上面创建的内部网络。

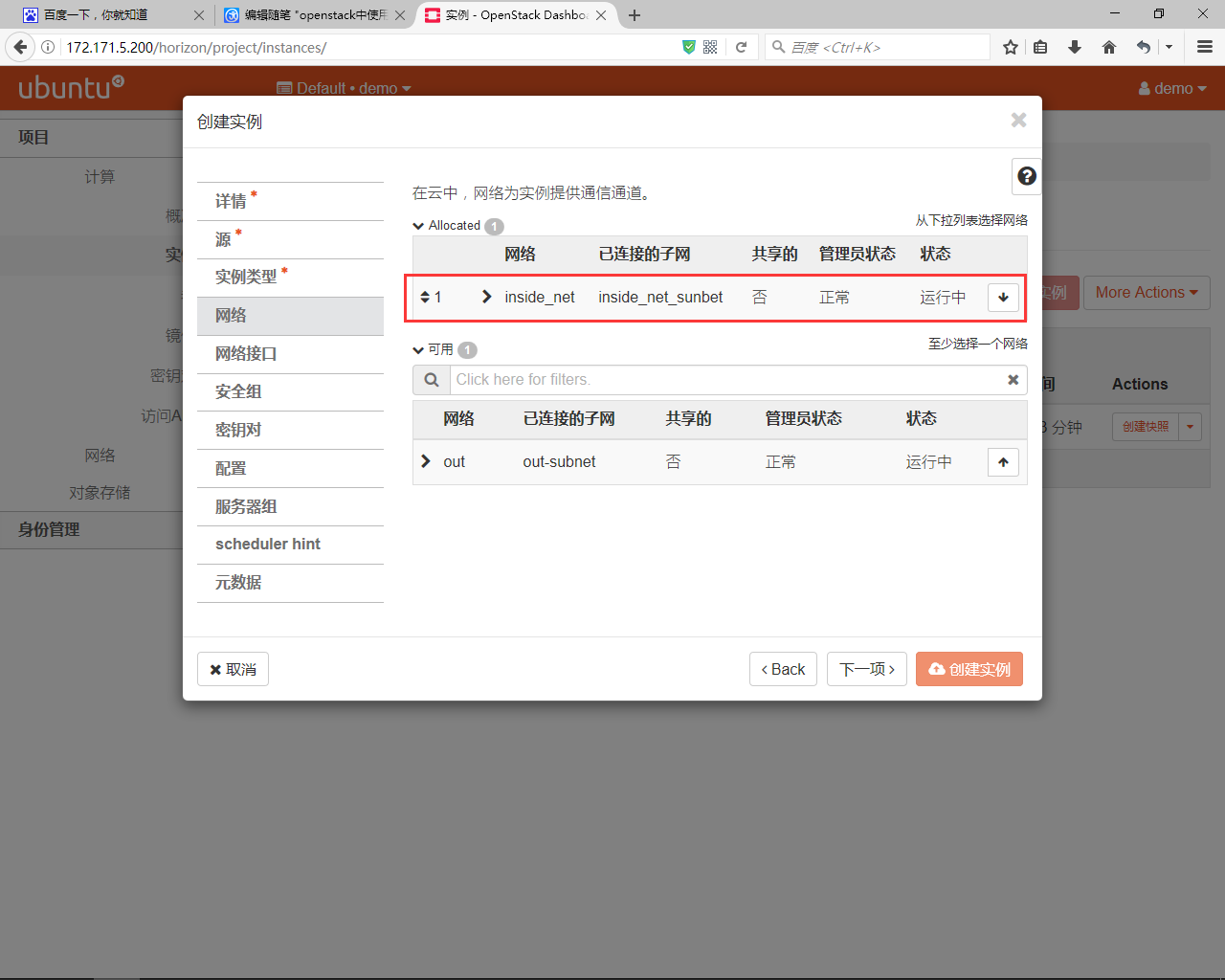

最后开启一个实例。创建实例时选择的网络是内部网络。

创建好内部网络和实例之后，vxlan隧道就建立起来。系统会在控制节点创建一个vxlan 的VTEP，在计算节点创建一个vxlan的VTEP。

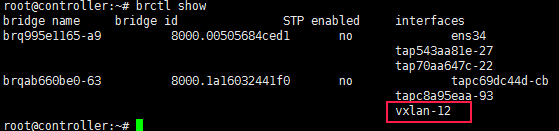

如下图，第一张为控制节点，创建vxlan12；第二张为计算节点创建也为vxlan12。这两个VTEP设备组成了vxlan隧道的两个端点。

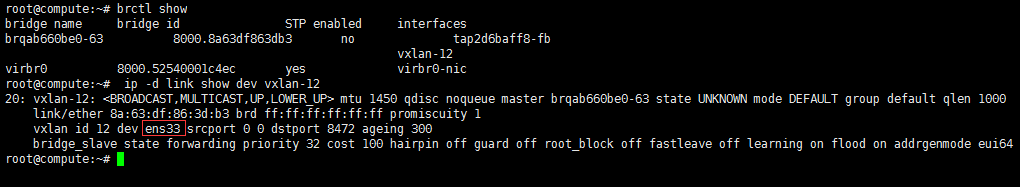

通过查看计算节点上vxlan12的详细信息可以看到其连接ens33网卡。

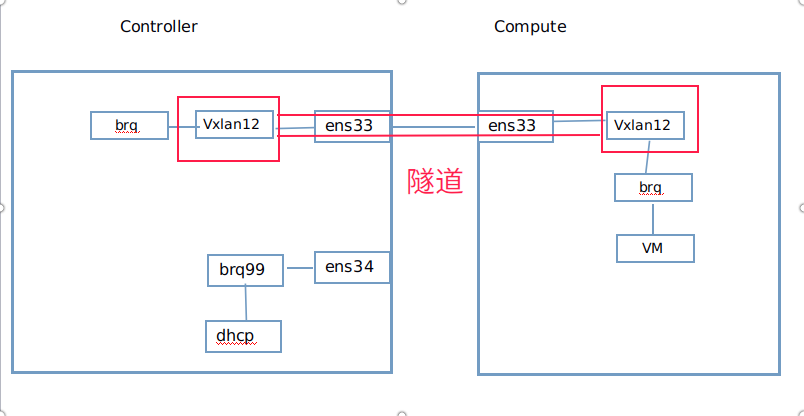

此时隧道的网络如下图所示

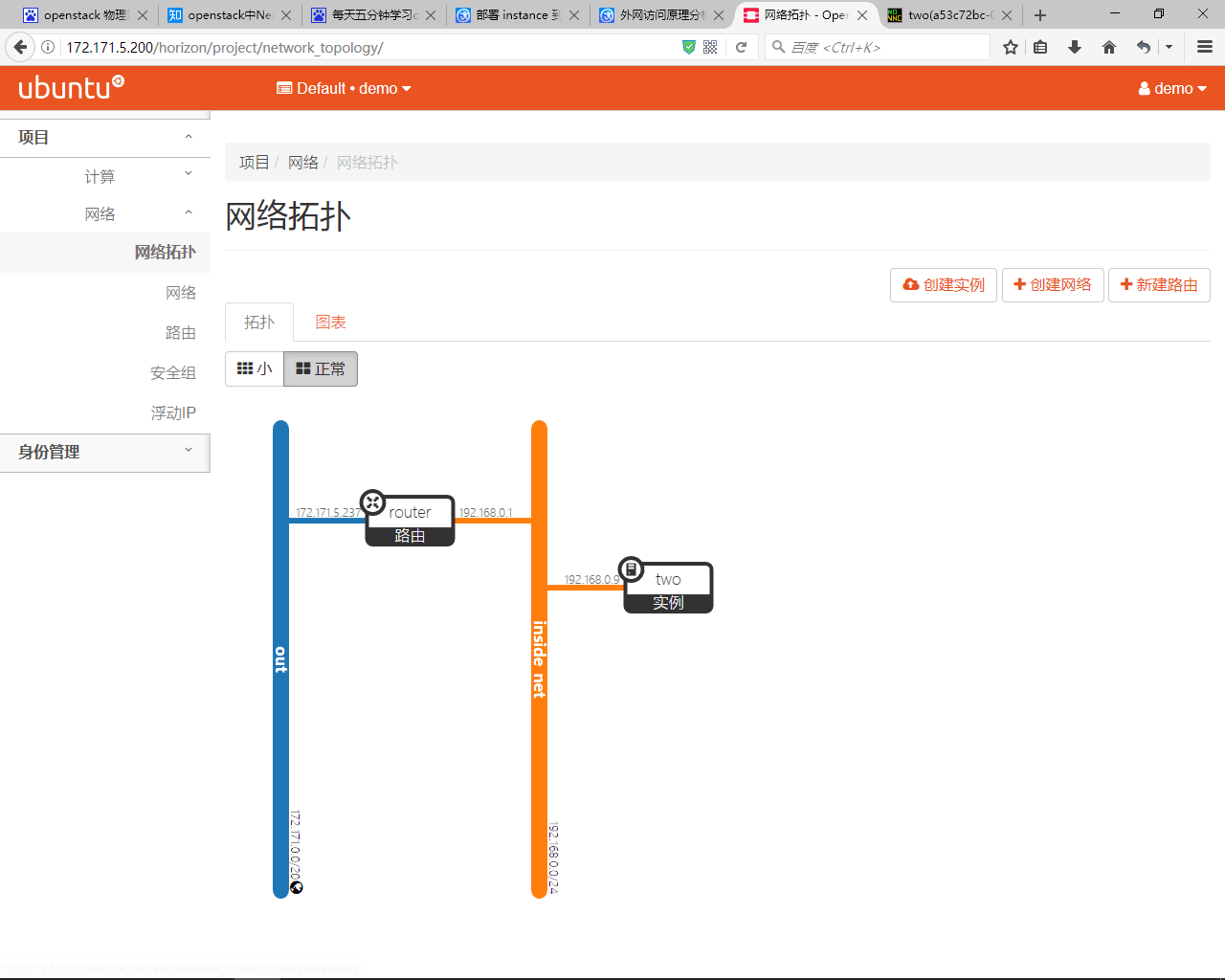

如下图所示为创建好外部网络，内部网络，以及路由器之后的网络拓扑。

内部网络的情况大概如下图所示。

登陆实例，ping外网，通。此时的除外网的网络流量过程如下：

 1. VM产生ICMP包，发往网桥。数据包源IP为192.168.0.X。
 2.通过网桥在vxlan12上封装外层数据包。
 3.数据通过ens33网卡出计算节点，到控制节点，即网络节点。
 4.在控制节点的vxlan12处解开外层封装，还原VM的ICMP包。
 5.数据流到达router路由器，经过路由器NAT地址转换。从192.168.0.X转换成外网地址172.171.5.230~240中一个。
 6.数据流经过网桥，从ens34出去到达公网。

回包过程大概是反过来的，不再累叙。

openstsack网络复杂，自身知识能力也有限，难免出现理解错误的地方。欢迎指正和交流。
