有时候接到一张别人画的总平面图，上面有一两个点的总图坐标（一般是道路交叉点），要求我们做完规划后标注上建筑角点的坐标。但是我们做完以后，有时会发现自己标注的坐标和给出的原坐标相差十万八千里，怎么办呢？

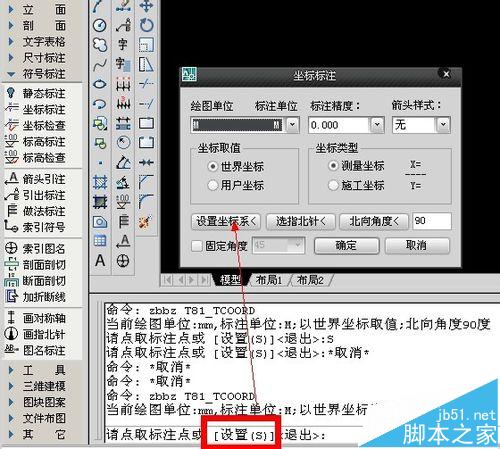

1、打开坐标系设置对话框

1）单击坐标标注按钮

2）输入S，回车

2、单击“设置坐标系”

3、点取参考点，单击图中已经有的一个坐标点

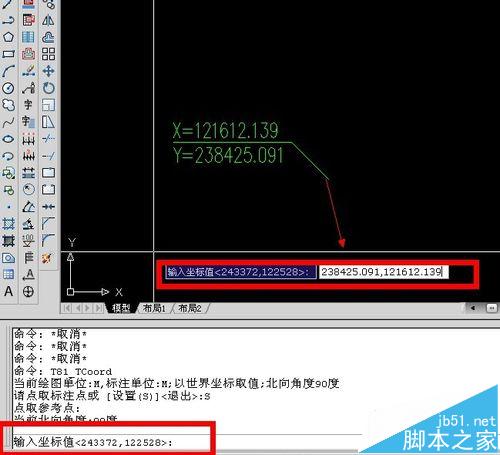

4、输入这个点正确的坐标值，先输Y，再输X，回车

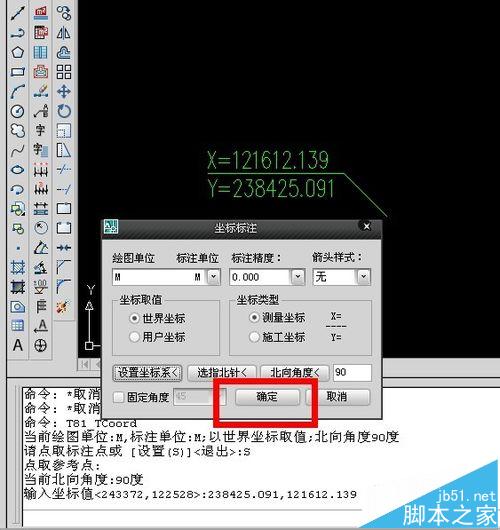

5、在弹出的对话框点击确定。

6、现在再点原图的坐标就和它标注的一致了，因为我们已经重新校正了原图的坐标系。

注意事项：坐标标注还有一点要注意的是绘图单位和标注单位的问题。这个单位的选择取决于原坐标的单位和你的绘图习惯了。
