Cad中想要画棘轮，该怎么画呢？下面我们就来看看详细的教程。

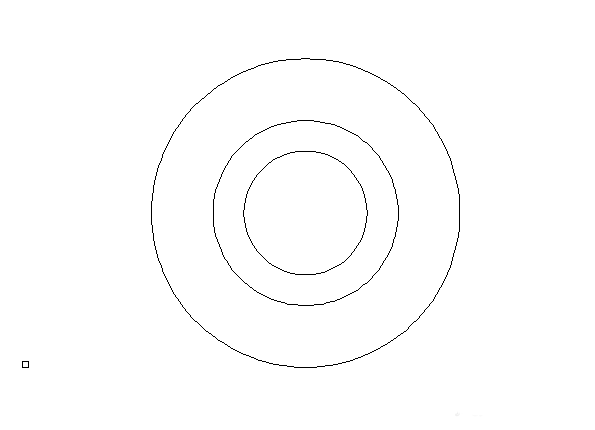

1、首先，我们要画三个同心圆，里面的两个圆半径相差较小，后面一个圆的半径相差大一些，比如直径从小到大依次设置为40，60，100。

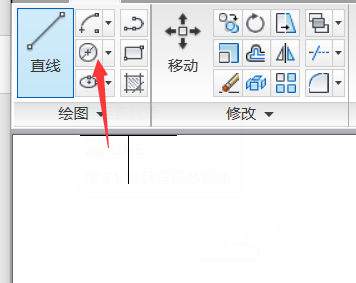

2、画圆的时候可以利用快捷命令C，也可以使用菜单栏中的命令，画出后如下图所示。

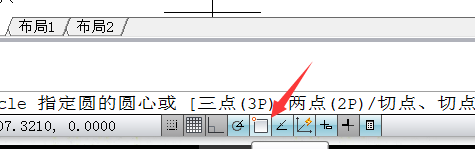

3、在选取点的时候可以灵活的使用对象扑捉功能。

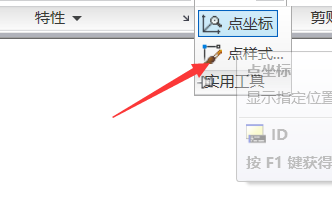

4、为了更好的能在圆上选取点，我们选择更加适合自己的点样式,CAD2010可以在如图位置设置，也可以使用快捷命令ddptype。

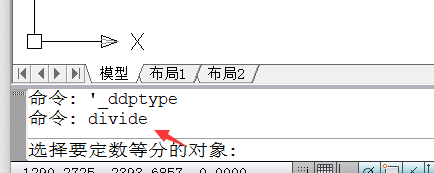

5、我们使用等分命令divide来将大圆和中圆进行等分，先输入命令然后选择对象然后输入段数，即可等分比如我们选择12。

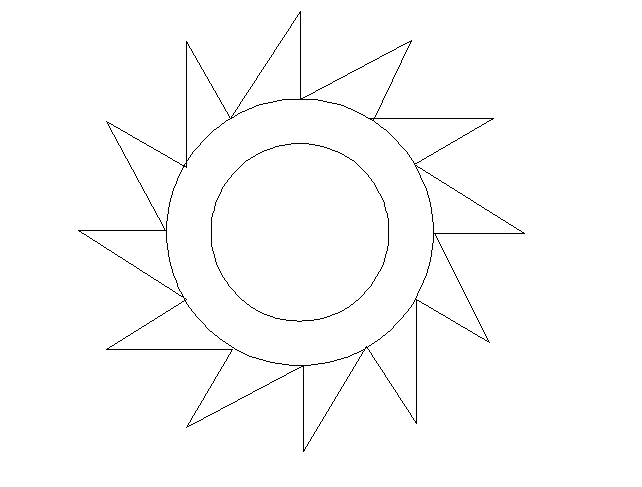

6、接下来斜着将等分的点用直线（L）连接，如下图所示。
7、然后将多余的部分删除即可完成，希望能够对大家有帮助。
