CAD怎么打印长图纸? CAD长图纸打印的教程

工程设计通常会用到CAD打印自定义的长图，通常是打印成PDF文件，再用打印机打印。以打印594x2388的A1长图为例

一．打印成PDF文件

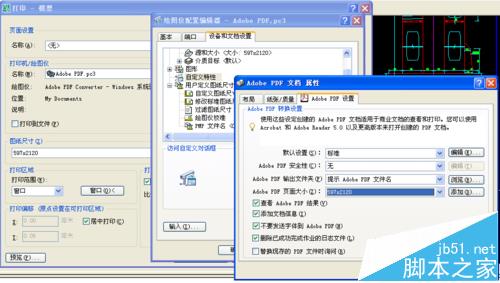

1、首先为Adobe PDF添加自定义大小的纸张。CAD打印页面 ,打印机选Adobe PDF，特性,自定义特性,

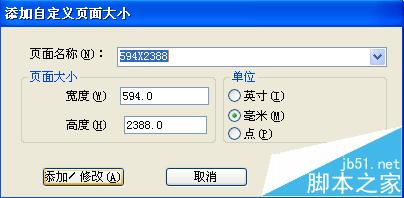

2、添加,输入宽594 高2388 ，页面名称594x2388，单位 毫米，点 添加/修改

注意：PDF默认纸张长度最大值是5080毫米，若图纸太长超过该值会无法打印。

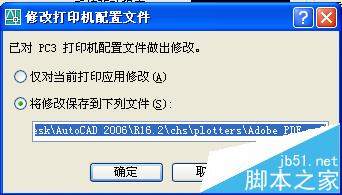

3、保存到默认的Adobe PDF.pc3文件。至此，添加纸张完毕

4、修改纸张的页边距。依然是PDF打印机的 特性 对话框, 选择 修改标准图纸尺寸(可打印区域)，找到刚才添加的名字为594x2388的纸张，点 修改，自定义页边距全为0，下一步，若提示需要保存，任意输入一个文件名即可，完成

5、同样保存到Adobe PDF.pc3文件

6、打印成PDF文件。回到CAD打印页面打印，图纸尺寸选594x2388 ，打印比例选布满图纸，打印即可

二．打印长图（如果拿到打印店，此步骤可以无视）

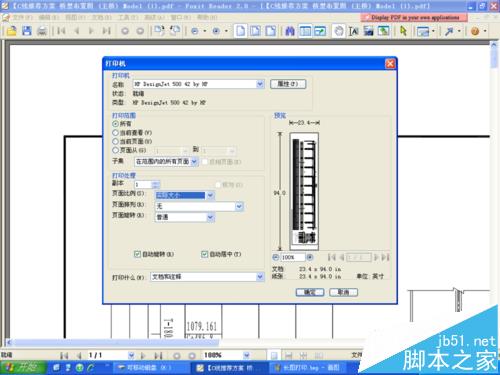

1、打开pdf文件。文件，打印，打印页面，选好打印机,点属性。自定义纸张尺寸,输入长宽

2、右侧打印质量选 正常 即可，回到打印机页面.页面比例选实际大小，自动旋转，自动居中 ，即可正常打印

注意事项：

1、有些打印机A1的纸不是标准宽度的（略比标准宽）若用正常图框打印出来后,底部边距正常,但顶部边距稍大，可根据出图情况随时停止打印，适当修改图框上下沿宽度，以得到满意效果。

2、打印前最好看一下打印机上剩余纸的长度是否够用。
