AUTOCAD制作有倒影的不锈钢效果

　　本教程是向大家介绍利用AUTOCAD制作有倒影的不锈钢效果，制作过程作者介绍的很详细，制作包括了用autocad制作不锈钢金属材质、玻璃材质、倒影几个部分。刚学完一遍，觉得教程真的很不错，推荐过来，希望靠谱客的朋友们喜欢这篇教程。先看看最终的效果图：

　　整个作品单用漫射颜色不用漫射贴图做的渲染效果。

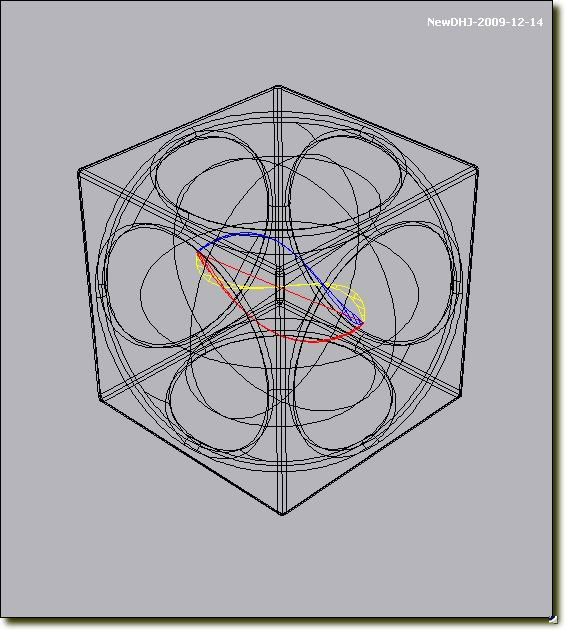

　　图形很简单，一个正四方体，中心画个球体差集后倒圆角。中心放一个球体（借用我以前画的小时候玩的玻璃球）。底部画个面域做底板。

　　创建三个材质，不锈钢材质、玻璃材质和底板材质加原有的一个全局材质

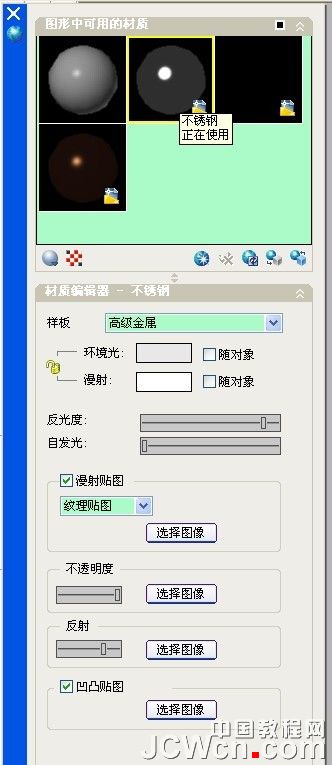

　　不锈钢材质的基本要素

　　样板：选高级金属具有更多选项的材质，包括可以用于创建特殊效果的特性（例如模拟反射）。

　　环境光：201,201,201以指定显示在那些仅由环境光照亮的面上的颜色，

　　漫射：255，255，255漫射颜色是对象的主色

　　反光度：86有光泽的实体面上的亮显区域较小但显示较亮。 较暗的面可将光线反射到较多方向，从而可创建区域较大且显示较柔和的亮显。

　　自发光：0当设置为大于 0 的值时，可以使对象自身显示为发光而不依赖于图形中的光源。但清晰度则减弱。

　　谩射贴图：无

　　不透明度：100不锈钢应该是不透明的

　　反射：70可模拟在有光泽的对象表面上反射的场景

　　凹凸贴图：无

　　把材质应用到正四方体

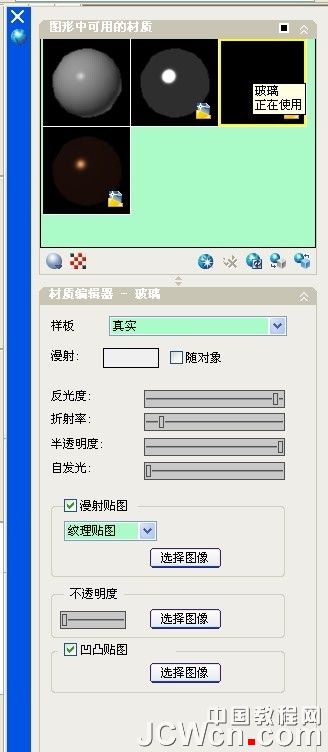

　　玻璃材质的基本要素 样板：选真实基于物理性质的材质

　　漫射：240，240，240以指定显示在那些仅由环境光照亮的面上的颜色，

　　反光度：96材质的反射质量定义了反光度或粗糙度。 若要模拟有光泽的曲面，材质应具有较小的高亮区域，并且其镜面颜色较浅，甚至可能是白色。 较粗糙的材质具有较大的高亮区域，并且高亮区域的颜色更接近材质的主色。

　　折射率：1.170 在半透明材质中，光线通过材质时将被弯曲，因此通过材质将看到对象被扭曲。 例如，折射率为 1.0 时，透明对象后面的对象不会失真。 折射率为 1.5 时，对象会严重失真，就像通过玻璃球看对象一样。

　　半透明度：100半透明对象传递光线，但在对象内也会散射部分光线。

　　自发光：0 对象本身发光的外观。

　　谩射贴图：无

　　不透明度：0当然越小越透明

　　凹凸贴图：无

　　把材质应用到球体

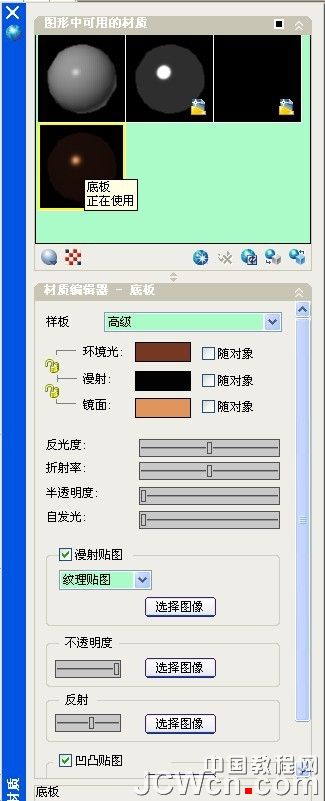

　　底板材质的基本要素

　　样板：选高级具有更多选项的材质

　　环境：118，56，35以指定显示在那些仅由环境光照亮的面上的颜色。

　　漫射：3，2，2以为材质指定一种颜色。

　　镜面：224，149，92以指定有光泽材质的亮显区域的颜色。

　　如果单击第一把锁将环境色设置为漫射颜色。 单击第二把锁将镜面颜色设置为漫射颜色。

　　将一种颜色锁定到另一种颜色后，更改一种颜色，另一种也将更改。

　　反光度：68

　　折射率：1.00

　　半透明度：0

　　自发光：0

　　谩射贴图：无

　　不透明度：100应该是不透明的

　　反射：57可模拟在有光泽的对象表面上反射的场景

　　凹凸贴图：无

　　把材质应用到面域
