CUH-1200版本PS4游戏机完全拆解图赏：偷工减料or工艺升级?

索尼稍早发布了型号为CUH-1200的新版PS4游戏机，并声称新主机较之前型号重量下降了10%，功耗降低8%。那么，索尼到底是用了什么魔法达到了这种效果呢？

另外，新主机发布之后有网友表示，从全磨砂质感塑料外壳来看，新版PS4存在用料、工艺缩水嫌疑。真的会是这样吗？

下面我们就通过日本媒体对CUH-1200版本PS4主机的拆解来一探究竟。

新主机的拆解顺序与老版本一样，都是先从硬盘盖下手。

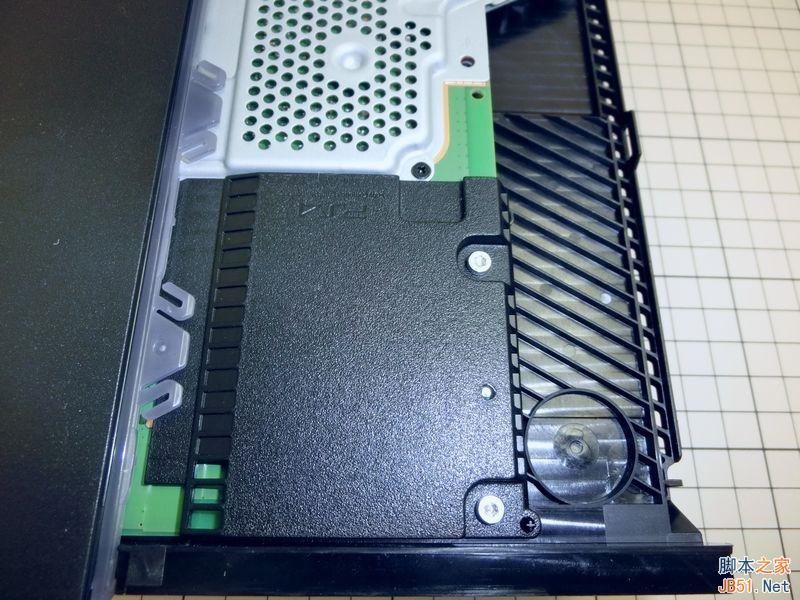

硬盘上改用了塑料保护盖

好，硬盘盖打开。这里我们发现了新版主机的第一个不同，原本一直覆盖到头的金属屏蔽板在CUH-1200主机中明显缩短，硬盘上方改用一块塑料盖板。

这种设计虽然可以让硬盘部分的空间变得更紧凑，但对于硬盘的保护明显减弱。

值得一提的是，塑料盖板将旁边的12V接口进行了遮挡，避免了误触。

拆掉塑料保护盖之后

可以看到，拆机的这台PS4搭载的是日立7mm 500GB笔记本硬盘。

蓝光光驱部分的空间设计也变得更加简单，光驱内部及散热机构延续了PS3时代的设计。

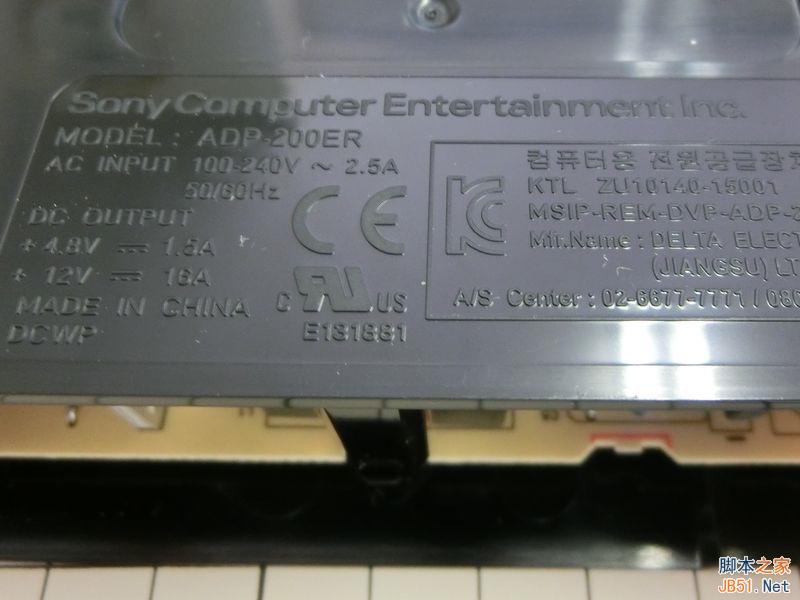

CUH-1200采用的是ADP-200ER电源，重量为364g，较CUH-1100使用的ADP-240CR电源来说轻了约80克。

CUH-1200主机电源的输出规格：+4.8V为1.5A、+12V为16A

PS4 CUH-1200的主板，编号SAC-001。

三星8GB GDDR5闪存芯片，编号K4G80325FB-HC03

主板上的采用的是今年1月开始量产的三星8GB GDDR5闪存芯片，编号K4G80325FB-HC03。

从下图可以看出，由于单芯片容量的提升，因此围绕APU周围的闪存芯片数量从之前的4GB*16个减少到了现在的8GB*8个，但电路设计貌似并没有什么变化。

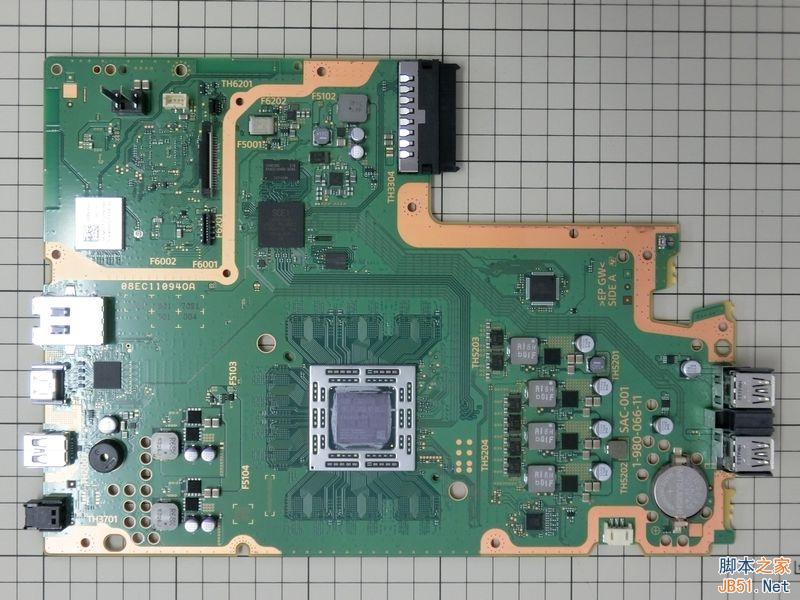

CUH-1200新版主板正面

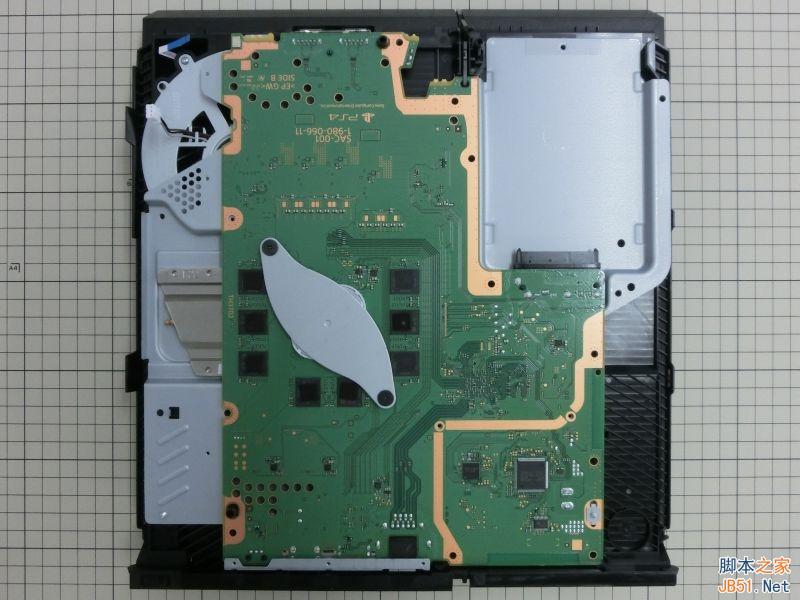

CUH-1200新版主板背面

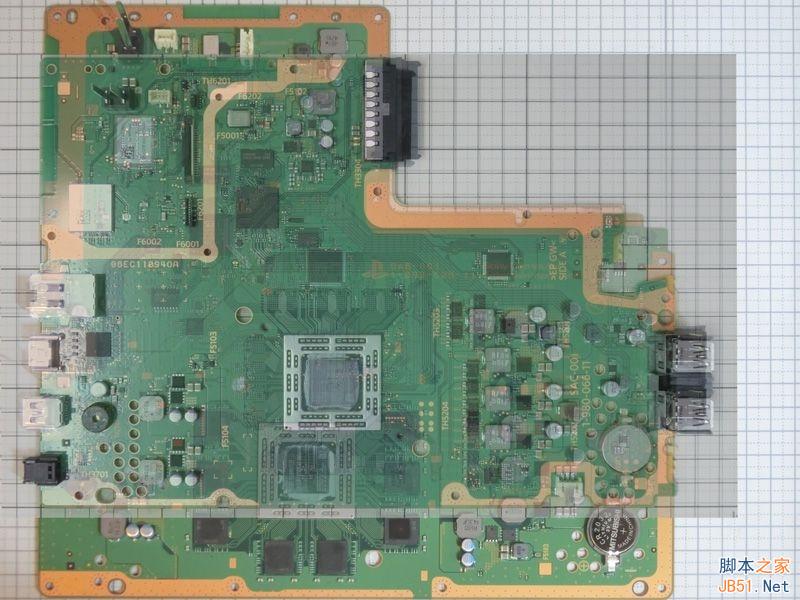

阴影部分为CUH-1200主板大小区域

对比CUH-1100的主板（SAB-001）来看，CUH-1200的主板（SAC-001）更小，上下分别缩短了20mm和40mm。

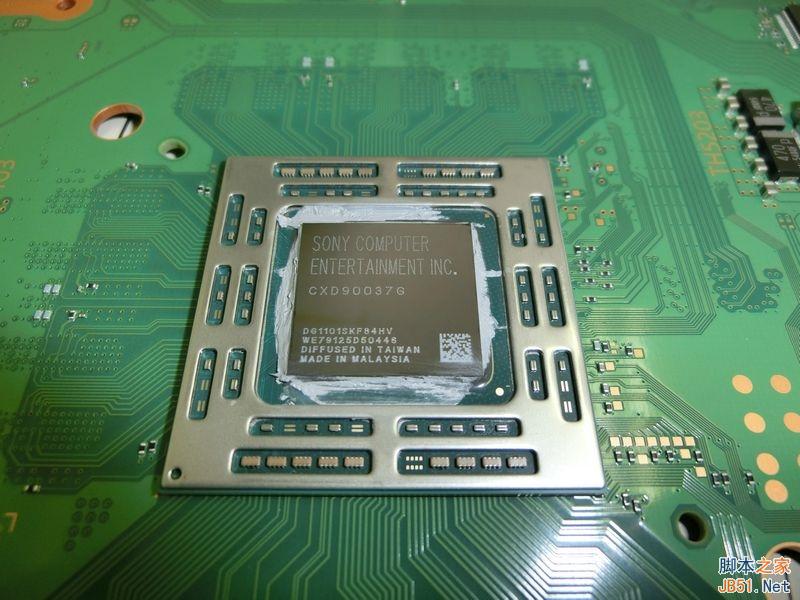

APU型号CXD90037G

CUH-1200的APU并未发生变化，型号依旧是CXD90037G，封装尺寸依旧是19mm*19mm，采用的是台积电28nm工艺。

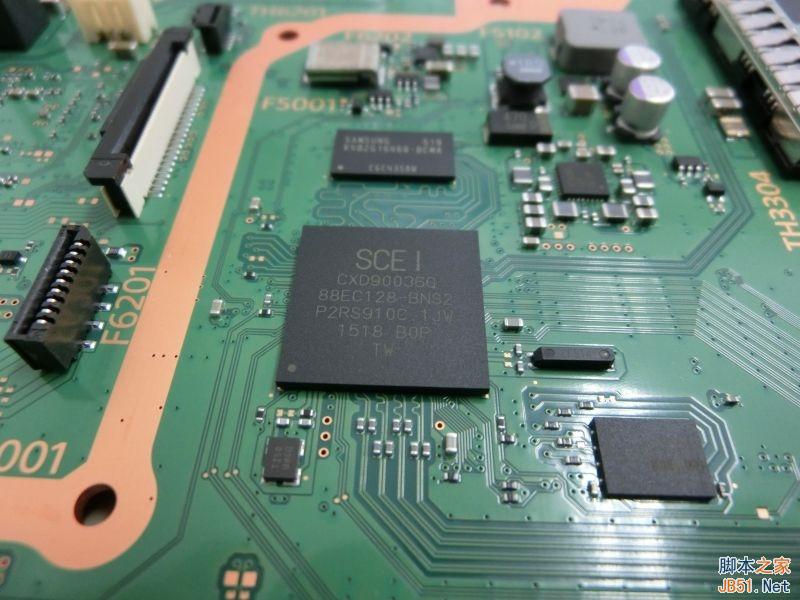

辅助处理器型号CXD90036G

辅助处理器型号略有变化，为CXD90036G（CUH-1100为CXD90026AG，CUH-1000为CXD90026G），SDRAM芯片型号与CUH-1100一样，同为K4B2G1646Q-BCMA。

值得一提的是，在CUH-1200主机上，辅助处理器抗下了更多的任务，之前旧版机型中的USB 3.0控制芯片、USB 3.0桥接芯片和以太网控制芯片都被省略，所有的功能全部都整合到了辅助处理器中。（这就是新版主板变小的一大原因）

HDMI控制芯片为松下MN864729。

系统控制芯片型号没变，A00-C0L2

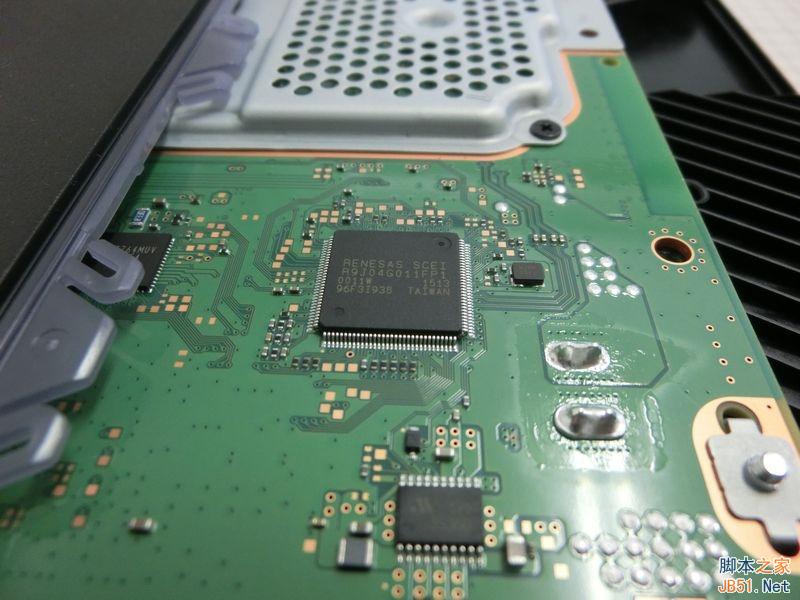

光驱控制芯片和马达驱动芯片

蓝光光驱的芯片也被集成到了主板上，控制芯片型号R9J04G011FP1，马达控制驱动芯片型号BD7764MUV。

无线模块，型号未知。

风扇的金属外框设计有变化

CUH-1200的散热风扇（KSB0912HE）金属框设计有所变化，但扇叶数量和转速与之前相同。

散热底板，其中包含一根热管

散热鳍片

背部金属板上的散热片取消了与鳍片之间的热管，仅散热底板内部设计有一根热管。

总评：

通过日本媒体的拆解不难看出，CUH-1200新版PS4在内部设计方面的确省去了不少东西，难免有缩减成本之嫌，但其中多数都是在不影响性能和可靠性的前提下进行的。也正是因为芯片数量和散热部件的简化，才能令新版PS4的机身重量和功耗进一步降低。总的来说，CUH-1200新版PS4再次体现了索尼出色的工业设计水准。
