CAD怎么绘制窗户双线平面图?

cad中绘制的窗户基本上都是单线图。主要是画出个窗户的尺寸和开启扇的方向即可。想要画出双线图，该怎么画呢？我们通过门窗软件先把所有的图型存储在软件里，然后在电脑上选择窗户的形状类型然后再输入尺寸。这种软件出的图则是双线图，但有时电脑软件出的图纸有时会不协调，因为他并不是按照比例来出图的。下面我们就来看看详细的解决办法？

1、打开CAD软件，拿出要画的草图，然后用直线先画出图纸的整体轮廓，这个画法和单线图是一样的，在画图之前，先把左下角的正交和对象捕捉打开，这样有利于我们画图。正交打开方便画直线，我们画窗户一般都是用直线画的。

2、分析图纸。

我们这里说的是最简单的窗户图。就是有开扇有固定。开扇指的是窗户可以打开的部分，固定指的是不能打开的死固定。固定相对好画些，只要在原有的固定框里再画一个双线的小固定即可。开扇部分为了看起来更有立体感，还得突显出扇，就必须比固定多画一个固定框。但这个固定框可以画单线的，扇的部分用双线画出来。

3、开始画固定双线的外线部分。

这个双线外面一条线具体怎么画呢？我们这里用的最多的方法就是偏移工具。首先我们要确认好双线离外面轮廓线的距离是多少，我们这里暂定50mm,双线之间的距离暂定20mm,选择一条要偏移的线，选择偏移工具，也可以用快捷键O,然后输入要偏移的距离，拉动鼠标，这样就偏移成功了。

4、开始画固定双线图的内线部分。

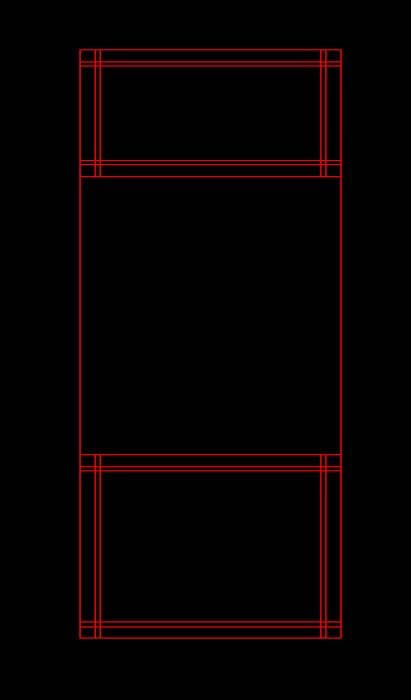

内线部分和外线是用同样的方法，也是用偏移工具来完成的。只是双线之间的距离要小一点，我们定为20mm。我们依次用偏移工具把固定部分画好。画好之后，我们看到固定边角部分相交叉的地方感觉很乱，这个先不着急弄，等我们画好扇后一起来处理。

5、开始画开扇的部分。

扇的部分比固定要多一根线，看起来图有立体感。但要注意的是，单线部分和轮廓线的距离我们设定为25mm，主要是区别扇和固定的不同。同样也是偏移的方法画扇的单线，画好之后，再接着画扇里面的双线部分。

6、修剪边角多余的线。

画好之后，感觉好多条线看得人眼花缭乱的。现在我们要做的就是利用修剪上具来把多余的线去掉。我们可以去工具栏选择修剪工具，也可以用快捷键TR来操作。这是修剪前和修剪后的区别，是不是修剪后的更清晰呢。

7、最后标注尺寸，画开启方向和把手的方向。

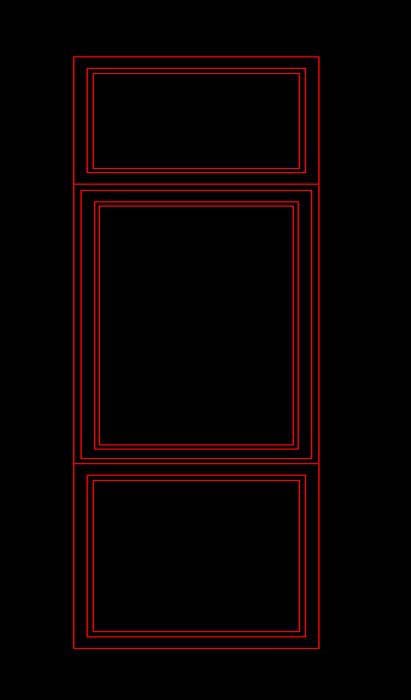

每家的门窗设计画图都不尽相同，但有一点是相同的，就是把手在什么位置，都是一样的，以把手位置为准。标注尺寸要以用快速标注法，也可以用线形标注。最后画好如下图。希望可以帮助大家认识双线图的画法。

注意事项：修剪时可以画好一个双线框，就直接修剪，都画好修剪的话，容易乱。
