床及床头柜是卧室里的主要家具，所以在绘制平面图时床及床头柜是必不可少的。一般宽度有1200,1500,2000等规格。下面我们来介绍一下床及床头柜的平面图画法。

1、调用"REC"矩形快捷键命令，绘制尺寸为1200*2000的矩形。调用“X”命令，分解矩形。调用“F”圆角命令，把矩形下方进行圆角。半径为75.

2、继续调用“REC”矩形命令，绘制尺寸945*250，半径为50的圆角矩形。作为枕头，移动到相应位置。

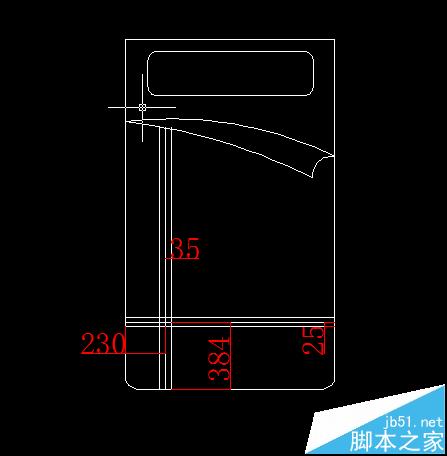

3、调用圆弧命令，快捷键“A”，把被子的造型绘制出来。并用"L"直线配合偏移“O”，塑造被子的造型。

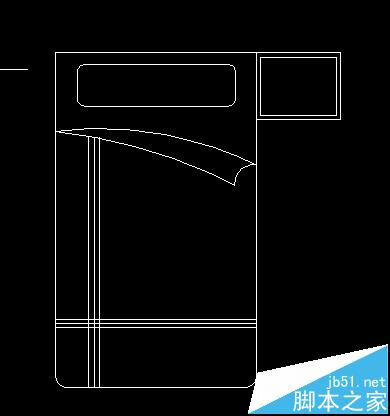

4、调用矩形命令，绘制500*400的矩形表示床头柜。矩形向内偏移25。

5、在矩形中间画辅助线，调用圆“C”命令，绘制直径70和100的圆。完成后调用“TR+双空格”修剪。

6、调用镜像“mi”命令，得到另一面床头柜。
