EVGA GTX 1080 Ti FTW3 GAMING显卡全面评测及拆解

EVGA作为美国市场上的领先者，其主板显卡都是享誉全美的，尤其专门为超频而生的K|NGP|N 系列显卡，创造了无数个超频世界纪录。不过2013年前，各大玩家想买到EVGA的显卡可能需要煞费苦心了。为了不是去中国庞大的DIY市场，EVGA CEO Andrew Han一声令下，正式“杀入”中国市场分一杯羹。而去年评测的EVGA GTX 1060 FTW+ GAMING显卡，这次我们率先拿到尚未在中国上市，目前最为顶级的EVGA GTX 1080 Ti FTW3 GAMING显卡，独特的iCX散热模块能否有效降低显卡温度，助力GP102-350核心攀登性能巅峰？

EVGA在显卡系列定位上非常明确，上有高阶的CLASSIFIED和KINGPIN版本，主打超频；中坚力量为FTW系列，使用比公版更强大的供电、更高的评论；入门级则是SC系列，是基于公版方案修改散热模块而来。

外观造型：

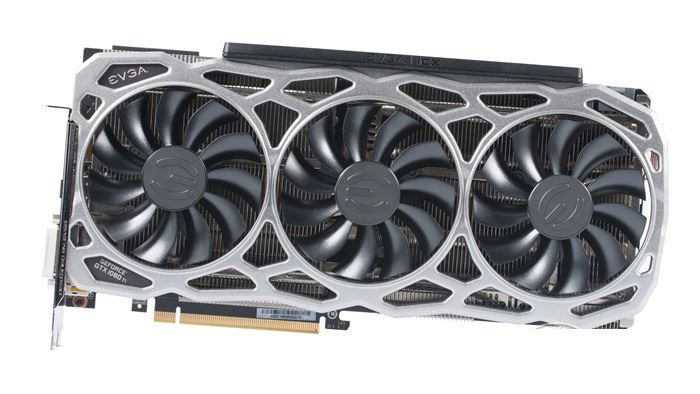

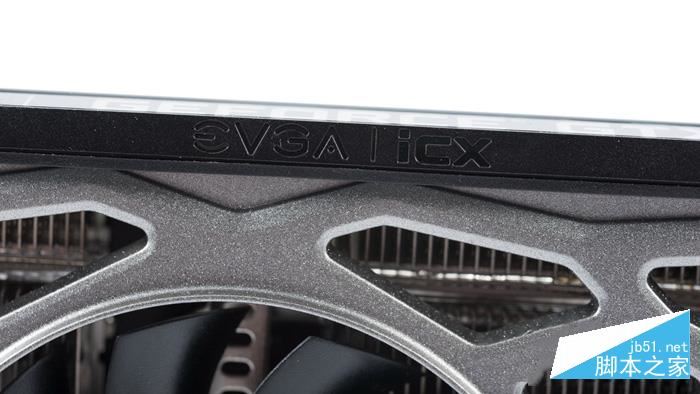

EVGA GTX 1080 Ti FTW3 GAMING显卡抛弃了过去大家熟知的煤气灶造型，而是采用大量镂空设计，显得骨感十足。你肯定想知道这银白色的框架是不是金属材质，很遗憾告诉你，其实它是塑料做的，但是表面喷涂了一层金属颗粒，摸上去会有一种磨砂的感觉，视角效果也相当不错。

过去EVGA的背板也一直都是一整块一体化设计，不过这次从中间断开分成左右两块，同时背板厚度增加了不少，还开了大量辅助散热的孔。

双8Pin外接供电最大可以提供75+150+150=375W电力，这个是非公版GTX 1080 Ti的标志配置。右上角有一个会发光的LOGO，表示自己是FTW系列第三代产品。

视频接口方面传承公版的DisplayPort 1.4 x3、HDMI 2.0b x1以外，增加了一个DVI接口 ，不过这个关怀用户体验的做法，似乎消费者不太领情，都希望效仿公版做法，提供一个HDMI转DVI线就行。另外，EVGA在IO挡板上设计了许许多多的开孔，几乎把挡板挖空了。

显卡左上角有印有EVGA LOGO，稍微有点可惜，这个位置并不能被RGB灯光覆盖到。

不过也没管系，显卡顶部的黑色区域都是能发出1670万色的灯光，既有EVGA LOGO，也有表明卡皇身份的GTX 1080 Ti，信仰可是很充足的。另外，EVGA并没有为了特殊照顾GP102大核心而增高散热鳍片，维持两槽的设计在非公版GTX 1080 Ti可不常见，散热如何将在后文揭晓。

iCX散热模块：

EVGA在上年经过FTW系列显卡电压调节模块VRM出现发热量巨大导致显卡起火焚毁之后，痛定思痛并深刻反省散热设计需要改进的地方，重新打造了iCX散热器，并于CES 2017上亮相。iCX散热器拥有目前显卡领域中最为智能、先进的温度监控体系，增添了9个温度传感器以及控制的MCU处理器，还有保险丝。下面让我们拆解看看里面的奥秘。

全新的iCX散热器

9个传感器分布位置是：PCB正面有三个，覆盖GPU核心左上右三个方位显存；PCB背面设置有6个，包括GPU核心背面、VRM模块。显卡各部分温度可在新版的EVGA Precision XOC上实时查看。

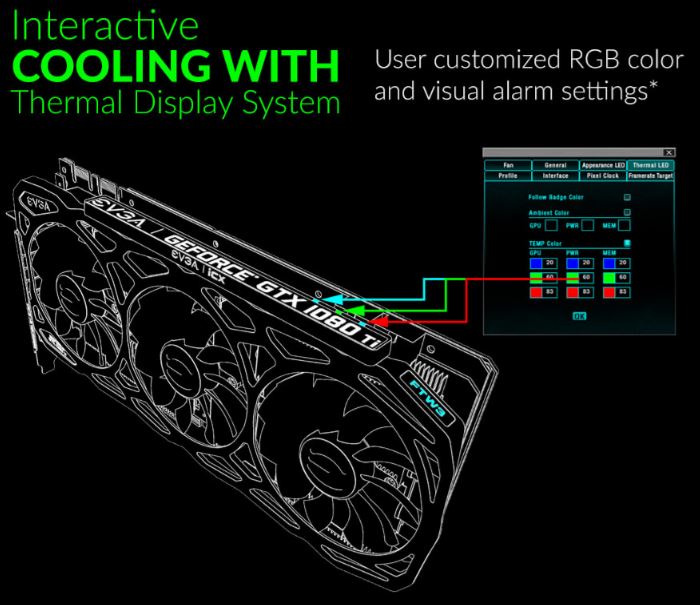

这些温度数据将会被实时综合汇总之后显示到显卡顶部LOGO灯右侧，可以根据各部分不同温度情况下，LED显示出不同颜色，玩家可以快速知道显卡各部分温度情况，及时发现问题。当然了，如果你不喜欢默认设置颜色，可以在EVGA Precision XOC搭配喜欢颜色。

G代表GPU温度、P代表Power供电模块温度、M代表Memory内存温度

EVGA使用修长带有弧度的扇叶风扇

EVGA首创的风扇异步控制策略，也就说三只风扇可以单独工作，受控于显卡上板载的MCU微控制器，你也可以在EVGA Precision XOC上给每只风扇规划不同的运作策略，不过默认状态就已经很好用了。那么风扇运作的依据是什么？没错，就是显卡上布置的温度传感器，GPU核心温度高度决定了左侧风扇的转速，而VRM、显存温度控制右侧风扇风扇转速。在提升其散热器冷却效果之余，还可以降低风扇噪音，EVGA这招真的是妙。

经过小编测试，EVGA GTX 1080 Ti FTW3 GAMING显卡这套iCX散热模块运行得非常不错，在待机或者是浏览网页中，显卡三只风扇均处于停转状态；在一些需要用到显卡解码的地方，左侧风扇徐徐开动，转速较低；一旦开启游戏，温度传感器监测到GPU、Memory、Power区域都达到60℃就会同时开启运作，快速散热。这个就是EVGA在去年显卡着火事故后，给我们交出的一份近乎完美的散热答卷。

尽管EVGA GTX 1080 Ti FTW3 GAMING采用了越肩式设计，但是并不能为其带来更大的散热面积，而且受限于双槽高度，我们看到5根镀镍热管都被压扁后与散热底座连接，这样热量传递损耗比较大，会影响到散热效能。你们猜猜左侧一大块导热硅垫是干什么用的？

可以看到被压得很扁的热管

不过热管与散热鳍片之间采用回流焊形式连接，导热效率会高一些

由于双槽高度限制，iCX散热模块鳍片高度只有18mmm

EVGA在iCX散热器上可谓是煞费苦心，一块覆盖PCB所有元器件的金属散热板，在MosFET供电部分甚至设计有全铜散热片，辅以一根热管与散热鳍片相连，达到MosFET快速散热目的，杜绝过热着火事故。

EVGA见缝插针，就连热管空挡位置也设计有金属凸起，增大散热面积

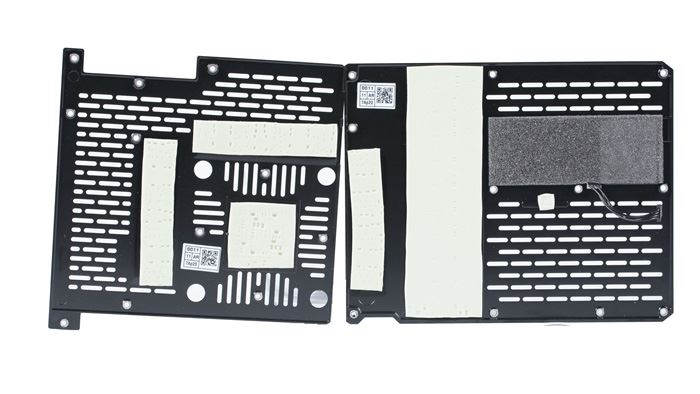

散热技术背板密密麻麻的导热硅垫，覆盖所有的显存、MosFET、PWM/MosFET驱动芯片

就连金属背板上也是如此，GPU核心、显存、VRM部分都有加强散热措施

看到这里，大家应该和小编一样惊呼，EVGA iCX散热模块居然如此夸张，拥有目前最为完善的散热措施，过热的问题应当时不复存在，剩下的就是看看其散热效能了。

PCB拆解：

EVGA GTX 1080 Ti FTW3 GAMING采用非公版PCB设计，10+2相的供电设计，整体元器件布局颇有一番公版的神韵，简单而漂亮。

还有小量元器件布置，显卡尾部还有一个给背板EVGA LOGO供电控制的接口。

硕大的GP102-350核心，EVGA GTX 1080 Ti FTW3 GAMING频率设定相对保守，默认频率为1569MHz，boost频率为1683MHz。
