老IDE光驱改SATA接口的图文教程

今天小编又来和大家见面了，不过在分享的前提，首先弱弱地问下大家，老的IDE光驱大家都是怎么处理的？又懂得处理吗！

由于现在很多主板都不再有IDE的接口了，老光驱在新主板上便失去了用武之地。这不，我手头正好有俩IDE接口的光驱，一个建兴的DVD-R和一个三星的DVD-RW，不甘心啊，身为技术宅的我怎能容忍这种情况的发生？！
于是。。 淘宝上有很多卖那种IDE转SATA接口的模块，价格虽然不贵，但总觉得裸露的电路板不是很好看。当然这种转换板还是适合动手能力不强的朋友的。
哈哈反正我是不喜欢上面那种，找了半天，终于发现个适合我口味的。这个转换板可以焊到光驱的PCB上，不再是裸露的了。果断买了俩~

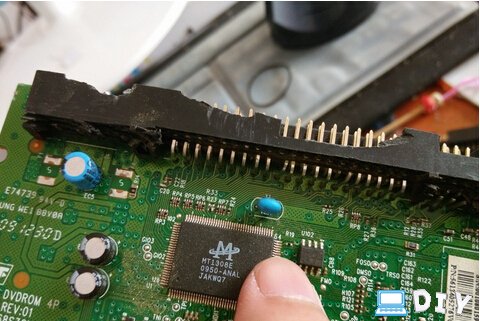

转换板还没到手，我先处理下光驱的PCB吧。这事挺闹心，因为手头没有焊台，40pin的焊针没法一下搞定。然后我想了个办法。用电磨将焊针全部切断，这样IDE的插座就能很容易拆卸下来了。
用钳子各种抠，哈哈~
注意PCB上那个缺口，电磨砂轮切过头了- -一个走线被割断了。没办法又得刮掉阻焊油墨用焊锡连上。。。失误失误

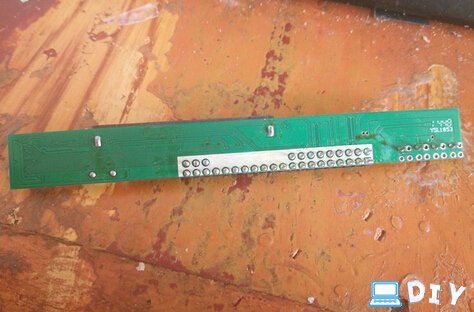

在IDE插座被移除之后，所有的插针挨个拿了下来。然后还得把MASTER那两个引脚焊上。

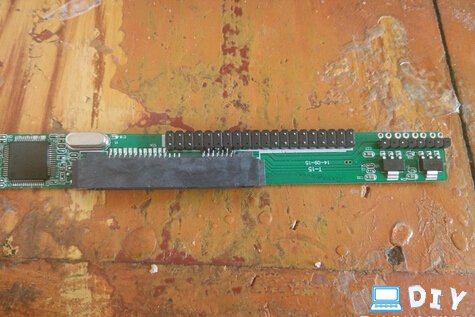

呦吼，转接板终于到了，动手！
转接板上并不是40PING的插针，少了一些。IDE信号定义这个咱没深挖过，无所谓了。



三星的这个很轻松就搞定了。然后建兴的这个遇到点问题。那个4PIN电源插针位置不对。没辙了，拆吧~

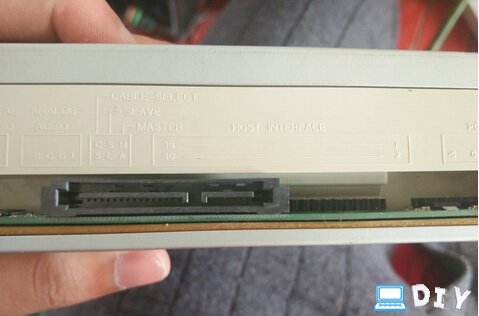

一顿折腾建兴光驱的也搞好了。最后做了下测试，不知道为啥这转换板在B85平台上用的时候开机特慢，然后A88的平台下测试正常。俩光驱宝刀未老，继续服役喽~
