MAYA制作逼真的可口可乐过程解析

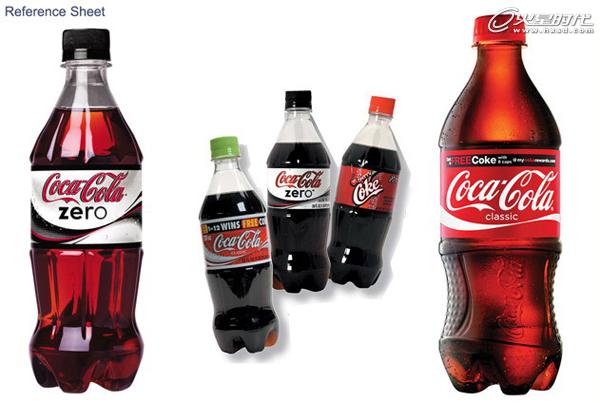

这篇教程教靠谱客的朋友们用MAYA打造可口可乐瓶子模型，教程属于基础的建模教程，教程难度中等，着重于瓶子细节的处理，希望靠谱客的朋友们喜欢这篇教程，先来看看效果图：我们开始要尽量找到多一些的参考图片，它们可以帮助我们在建模中轻松不少。下面就是我从网上找到的一些参考图片。（图01）

图01

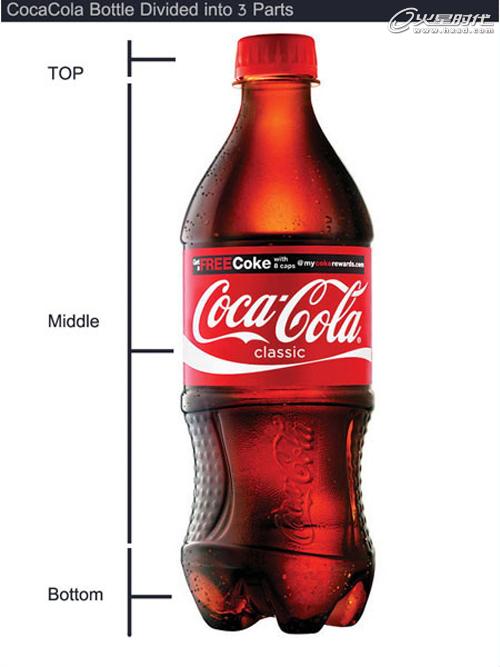

在这个教程中我们将创建“经典可口可乐”，因为它有一些复杂的细节。我把模型划分为三个部分（顶部-中部-底部）。这样可以方便我们控制每一部分。（图02）

图02

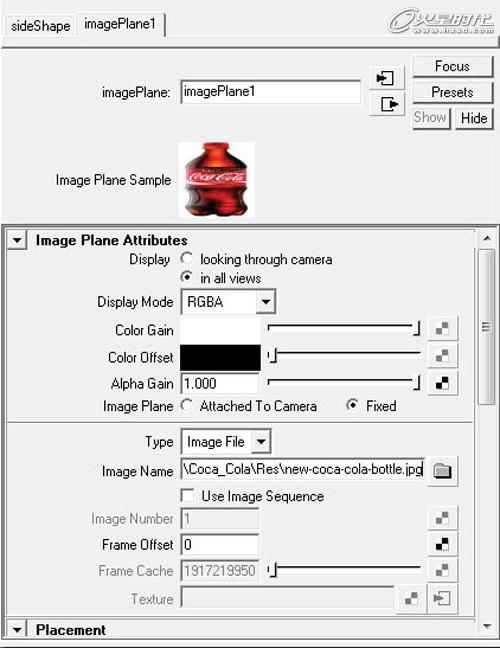

首先，打开Maya，在侧视图中创建一个“Image Plane”。（图03）

图03

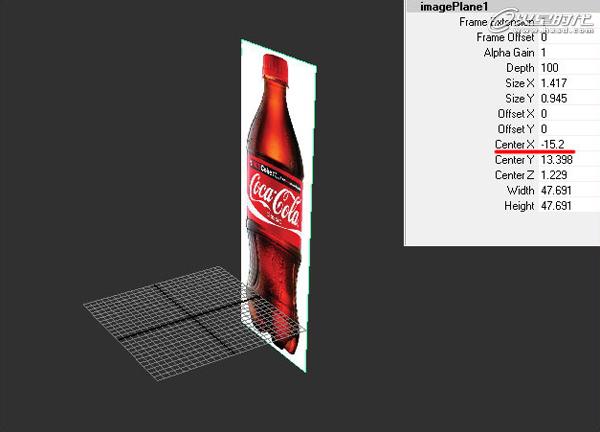

确定这个“Image Plane”的X轴中心是一个负数值，这样就不会挡住你的模型了。（图04）

图04

我们使用EP曲线工具绘制出瓶子中部模型的一半轮廓线。这里绘制完后要确定中心点在瓶子上。（图05）

图05

然后选择Surfaces→Revolve，所有设置都为默认即可。这样，我们就有了一个基本的形状进行工作了。（图06）

图06

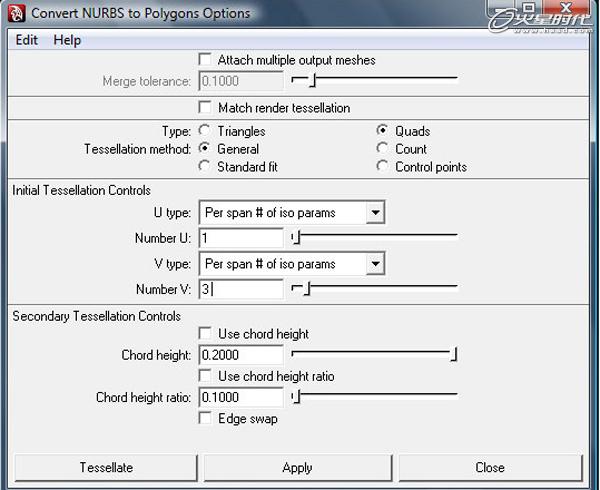

因为这个形状是Nurbs surface，我们需要把它转换为Polygon mesh。进行Modify > Convert > “NURBS to Polygons Options”操作。按照图中的设置然后点击确定。

Type: Quad Tessellation method: General U type: Per span # iso params Number U: 1 V Type: Per span # of iso params Number V: 3

为什么我会把U,V设置为1和3，因为我不想poly shape失去太多的细节，但仍然希望它是一个低模。如果你对比老版本的NURBS surface，你可以发现我们已经失去了一些曲率，不用担心，因为我们可以在它完成后使用一个mesh smooth。同样，我们不再需要NURBS surface，所以删除它就可以了。（图07）

图07

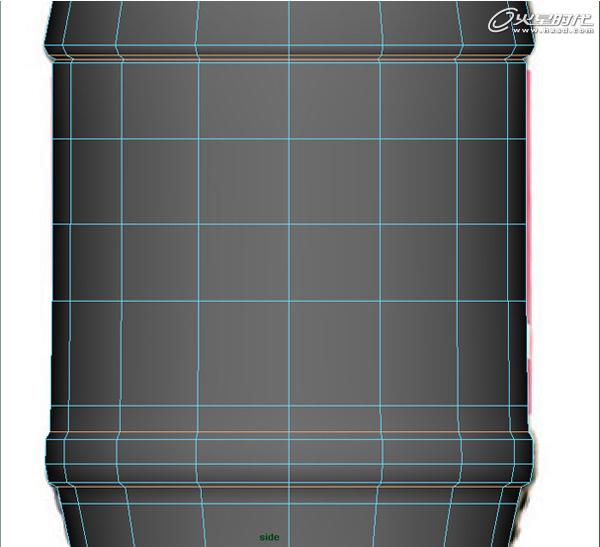

现在在Edit Mesh下选择“Insert Edge Loop Tool”和在边缘位置添加一些新的edges。然后使用Select >Select Edge Loop Tool，选择刚才添加的edges，再点击键盘上的R键，把它们向内侧缩放一点。这样做的原因是，想让这些线有一个深度，你从图中可以看到效果。（图08）

图08

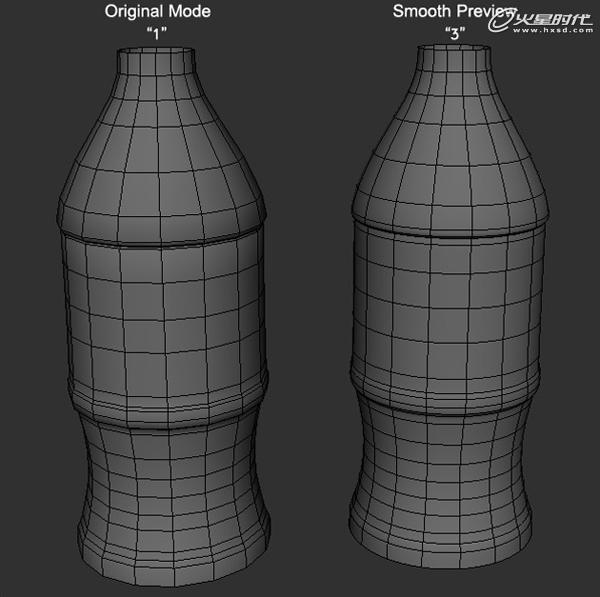

这个你应该是知道的。提示：当选中中间部分后，按键盘上的3键可以看到模型平滑的效果。按1键回到普通模型的样子。要注意这个功能只有在Maya2008或者更高的版本才能使用。（图09）

图09

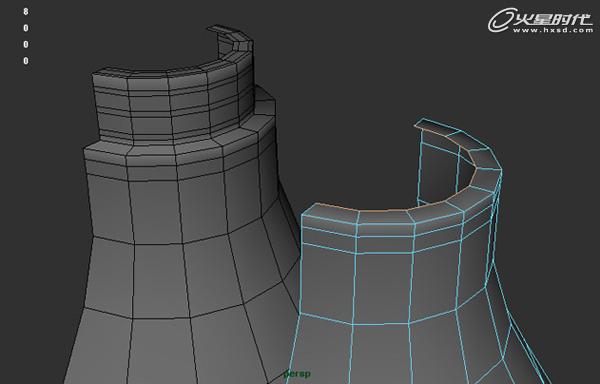

选择对象的一半并删除掉，然后选中另一半使用实例复制出来。（图10）

图10

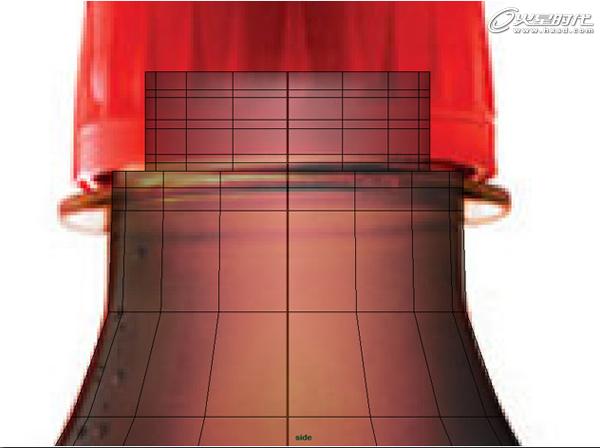

接着，按照图中所示一定顶点。尽可能的把顶点与参考图片进行匹配。（图11）

图11

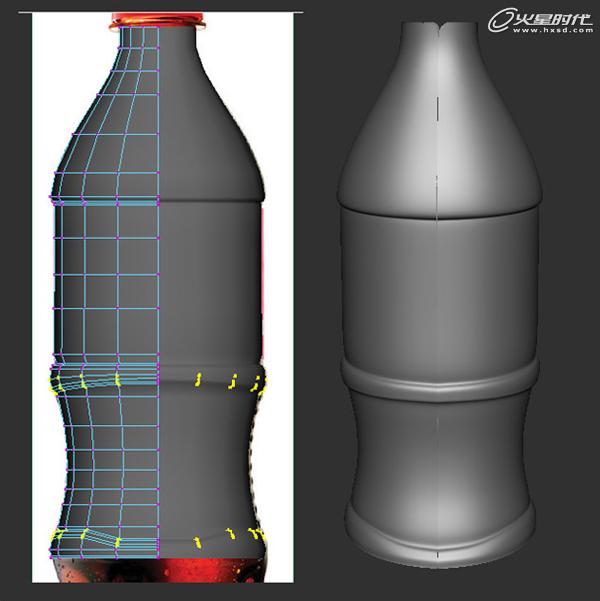

选择瓶子的上边缘并把它们挤出来制作瓶颈，如图中所示。（图12、13、14）

图12

图13

图14
