概述

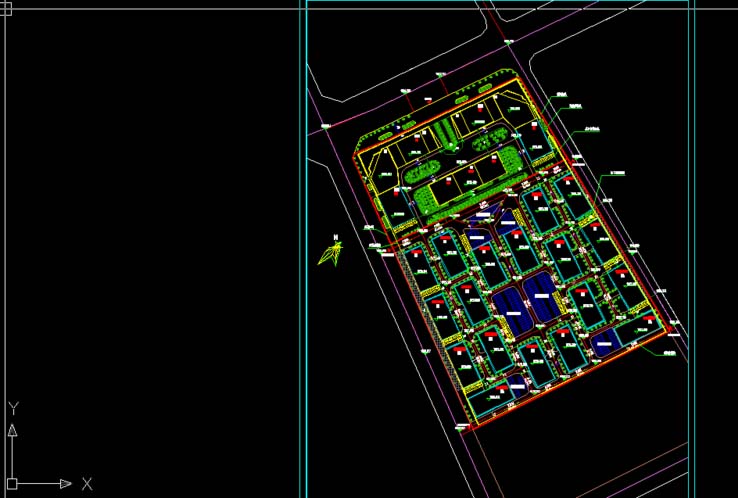

cad建筑图中有很多一块一夸的绿化地，想要统计这个图纸中一共有多少绿地，该怎么统计呢？下面我们就来看看详细的教程。

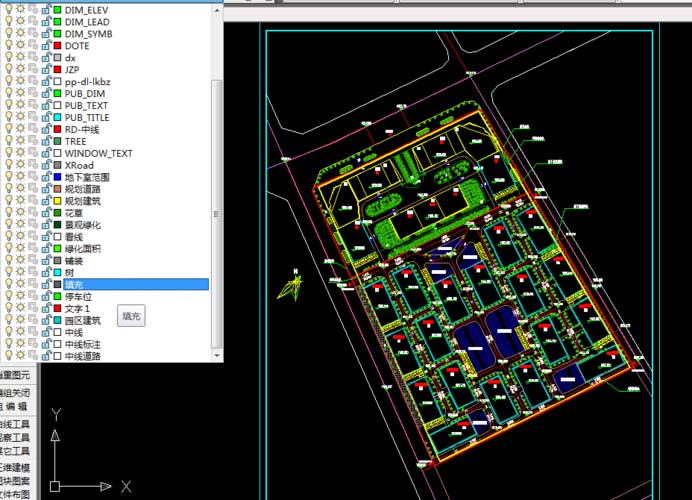

1、首先在图层管理里先建立一个新的图层，暂且命名为——填充。

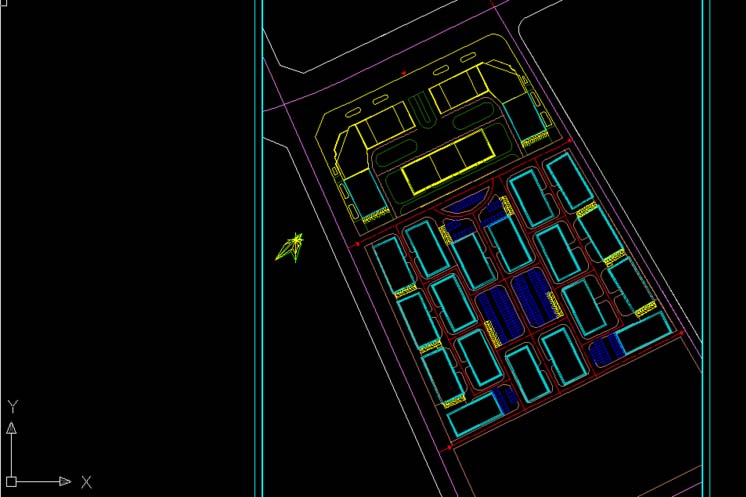

2、整理图纸，把不用的图层都关闭，最后保留绿地空间出来。

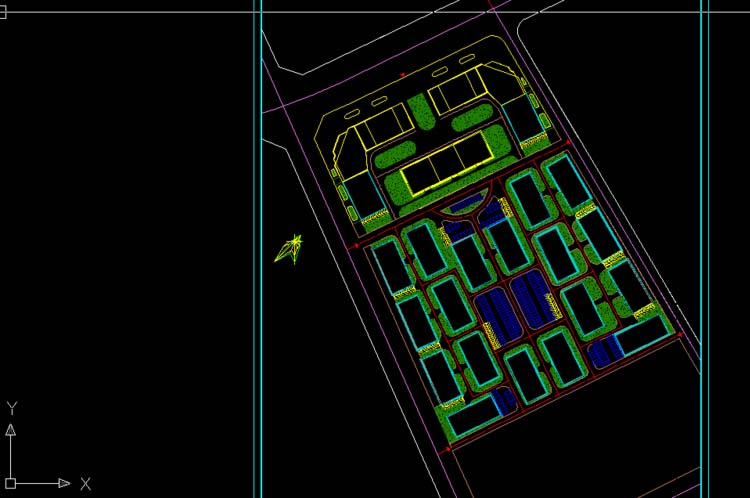

3、填充绿地，把需要计算的绿地用BH命令填充出来。
4、关键的一步，关闭其他图层，至保留填充图层。框选所有的填充块，然后CTRL+1!结果出来啦，最下边的累计面积，就是我们要的总的绿地面积。
5、是不是比用计算器一点一点算出来快一些呢？
注意事项：
CAD的版本要高一些，最好2010以上。不然没有面积统计的这个功能。
填充图案的时候，最好用统一的添加边界方式，不然面积会不显示。
以上就是cad计算图纸中绿地面积的详细教程，很简单，需要的朋友可以学习一下。
