概述
使用cad可以查询对象面域的面积、周长、质心、惯性矩等。这些只需要学会查询面域特性这个操作就可以轻松搞定，该命令在建筑图纸查看过程之中会经常遇到，下面来介绍一种方法给大家。

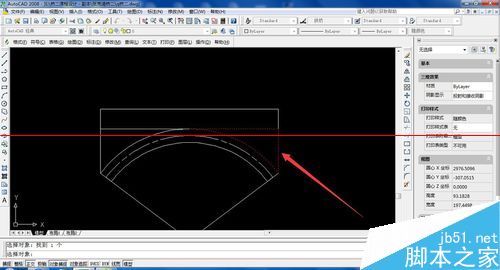

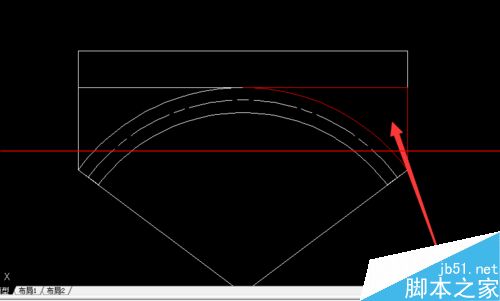

一：先清楚自己需要查询的面域位置，如图，我将要演示的是查询图中红色曲边三角形的面域特性
二：按顺序点击菜单栏的“工具→查询→面域特性”也可以直接输入快捷键“ MASSPROP”
三：这时候会发现十字光标变为了一个正方形选择框，而且在左下角的状态栏会提示让我们选择查询对象
四：把选择框移动到需要查询的面域线框上去，点击鼠标左键选中，选中之后的面域线框会变为虚线。
五：在选中后回车或者空格就可以看到弹出来的CAD文本框，在里面我们就可以看到该面域的面积、周长、惯性矩、质心、回转半径等信息了
注意事项：需要注意的是，所查询的对象必须是面域，否则查询就会失败。
