TLV编码结构详解

项目需要、糊里糊涂也能用，但总是感觉不踏实、不属于自己，所以网上收集整理、学习如下；

BER编码的一种，ASN1标准，全称Tag（标签），Length（长度），Value（值）。
IS-IS数据通信领域中，tlv三元组： tag-length-value（TLV）。T、L字段的长度往往固定（通常为1～4bytes），V字段长度可变。顾名思义，T字段表示报文类型，L字段表示报文长度、V字段往往用来存放报文的内容。

现在有这么一个二进制字节流

6F328407A0000000031010A5278701019F38129F1A029F33039F40059F1B049F09029F35015F2D086573656E667264659F110101

如第一行所示，它就是一个由上面buf解析出来的TLV结构

tag为6F，lenth为32，后面为value；

对于TLV来讲，有两种格式，一种是基本格式（BER-TLV），一种是嵌套格式

对于本例的buf来讲，它就是一个复合的嵌套格式，完整解析出来应该是这个样子

整个buf是一个父节点，6F

他有两个子节点84 、A5

对于84节点，他是不可再分的基础格式

对于A5节点，他是一个父节点

可以再拆分为4个子节点87、 9F38、 5F2D、 9F11

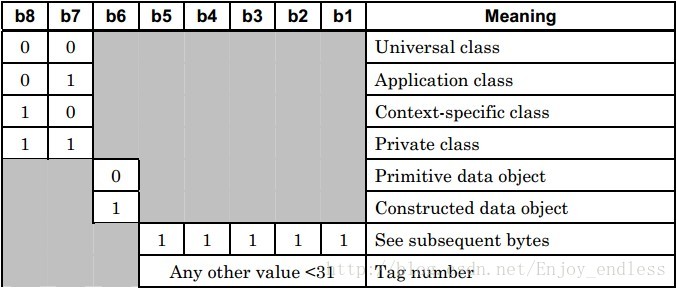

tag详细结构表：

分为3部分，最高两位，第六位和低五位，其具体表示含义如图；

编码规则
    第一个字节 bit8~bit7 表明tag所属类型
        00 通用级 universal class
        01 应用级 application class
        10 规范级 context-specific class
        11 私有级 private class

        在智能卡中见得较多的是应用类与上下文相关类，通用类与行业无关，好像只有一个（0x06：Object Identifier）；应用类就很多了，如前文中的0x6F，还有经常碰到的0x4F表示AID(应用标识符)，在7816中定义，在其它很多的应用中就遵循了，如EMV,PBOC,GP等。

    第一个字节 bit6 表明本tag的value部分是否包含子tag
    第一个字节 bit5~bit1 表明是否有第二个字节一起表示本tag
        11111 全为1表示有第二个字节
    第二个字节 bit8 为1，同时bit7~bit1 大于0 表示有下一个tag
    第三~N个字节同第二个字节

总结：编码解析和过程：1）根据第一个字节分解，bit1–bit5判断tag长度,bit6判断是否是复合tag；
2）根据tag长度，找到len，根据len画出后面数据长度；
3）根据是否是复合结构，继续循环如上分解过程；

后续更新代码操作；
