RTSP协议 RTP协议

121 阅读 0 评论 80 点赞

我是靠谱客的博主失眠树叶，这篇文章主要介绍RTSP协议 RTP协议，现在分享给大家，希望可以做个参考。

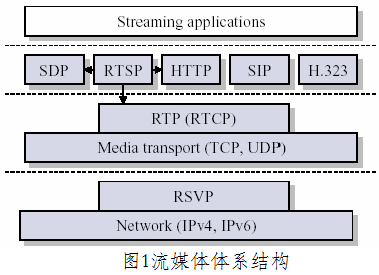

RTSP（Real-Time Streaming Protocol）实时流式协议

需要注意的是，RTSP本身不传输数据，音视频流数据是通过RTP传输的。

C/S请求应答整体流程：

复制代码

1
2
3
4
5
6
7
客户端->>服务器:DESCRIBE
服务器->>客户端: 200 OK (SDP)
客户端->>服务器:SETUP
服务器->>客户端: 200 OK
客户端->>服务器:PLAY
服务器->>客户端: (RTP包)

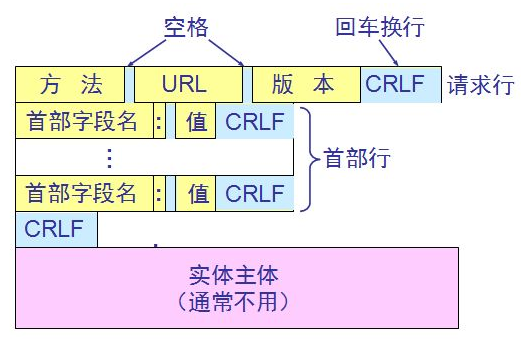

RTSP请求报文的结构如下图所示

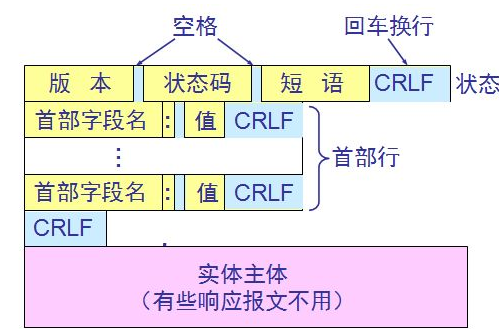

RTSP响应报文的结构如下图所示

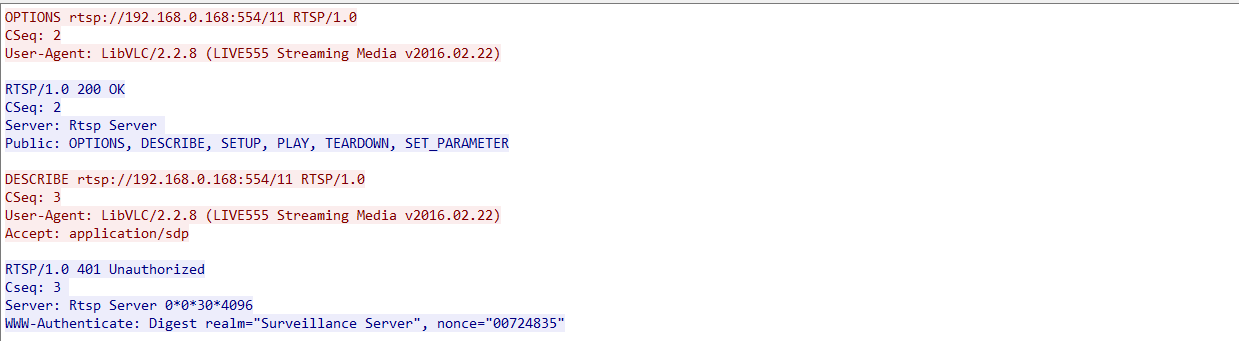

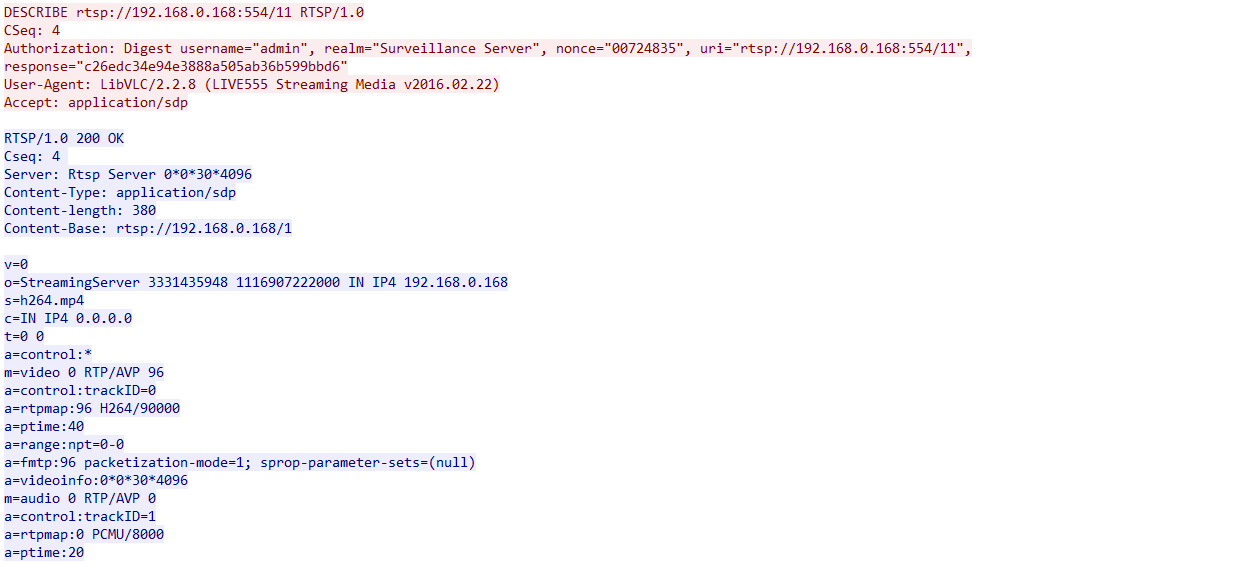

一次完整的会话抓包分析：

可以看到抓包序列从407到419为客户端与服务端信息交互的过程，从420开始则是服务端用RTP发送过来的音视频流数据。

RTP（Real-Time Transport Protocol）实时运输协议是IEFT的AVT工作组开发的协议，为实时应用提供端到端的运输服务，但不提供任何服务质量的保证，它有两种工作模式：TCP 和 UDP。

RTP协议构造很简单，它就是在音视频数据的头部加上RTP的数据头来区分识别音视频流数据，以确保客户端能正确解析数据而已。

RTP协议头数据犹如结构体：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
typedef struct RtpHdr_s
{

#if (BYTE_ORDER == LITTLE_ENDIAN)
    /* byte 0 */
    u16 cc      :4;   /* CSRC count */
    u16 x       :1;   /* header extension flag */
    u16 p       :1;   /* padding flag */
    u16 version :2;   /* protocol version */
    /* byte 1 */
    u16 pt      :7;   /* payload type */
    u16 marker  :1;   /* marker bit */
#elif (BYTE_ORDER == BIG_ENDIAN)
    /* byte 0 */
    u16 version :2;   /* protocol version */
    u16 p       :1;   /* padding flag */
    u16 x       :1;   /* header extension flag */
    u16 cc      :4;   /* CSRC count */
    /*byte 1*/
    u16 marker  :1;   /* marker bit */
    u16 pt      :7;   /* payload type */
#else
    #error YOU MUST DEFINE BYTE_ORDER == LITTLE_ENDIAN OR BIG_ENDIAN !
#endif
    /* bytes 2, 3 */
    u16 seqno  :16;   /* sequence number */
    /* bytes 4-7 */
    int ts;            /* timestamp in ms */
    /* bytes 8-11 */
    int ssrc;          /* synchronization source */
}RtpHdr_t;
