在GIS开发中，使用geotools、JTS、PostGIS等进行某些几何操作，例如裁剪、擦除等，如果几何图形存在拓扑问题，即不符合OGC标准的几何图形，就会报错，导致程序无法继续执行。

一般的几何拓扑问题可以使用ArcGIS的“几何修复”工具可以解决。但是遇到有一类问题，使用ArcGIS几何修复后，在geotools、JTS、PostGIS裁剪依然会报错自相交。下面通过gif动态展示该图形示例。

工具类源代码下载：https://download.csdn.net/download/tylkhx/85196867

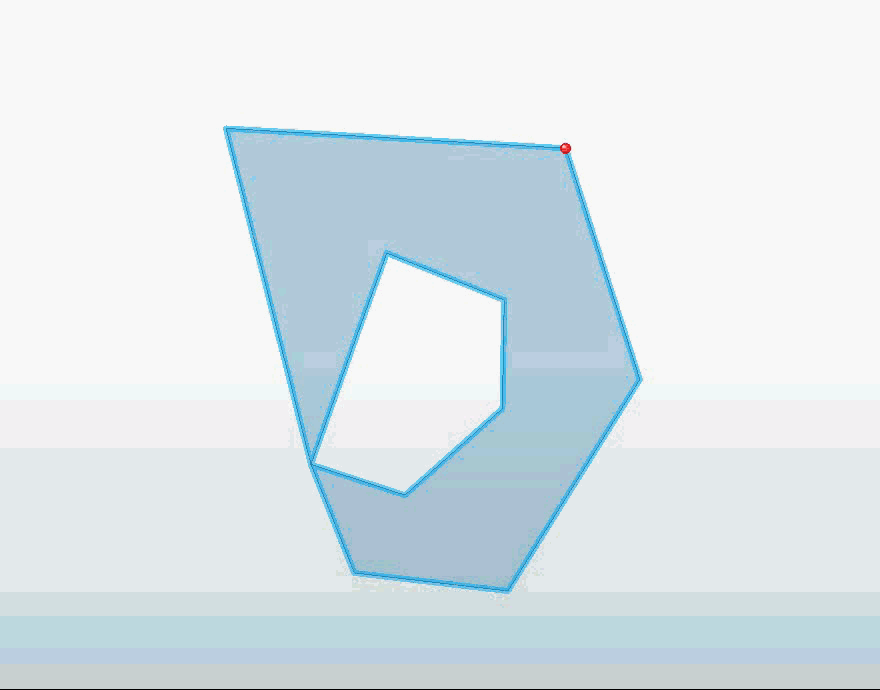

原始图形

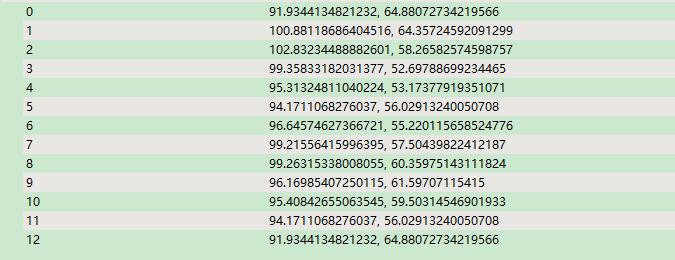

原始图形坐标（坐标为演示伪坐标）

图上的的红点跳动的顺序是该图层的坐标点顺序，可以看到并不存在互相交叉的自相交，但是因为存在两个重叠的坐标点重叠，导致不符合OGC简单要素规范。该问题困扰了我很长一段时间，经过研究发现使用GDAL库可以修复此类问题，并编写修复工具类。关注微行公众号：“GIS工具乐园”，持续更新开发技巧分享哦。

一、修复效果

先看GDAL几何修复后的图形效果，经过修复后图形变成环形面，由内环和外环坐标组成。经测试，在geotools、JTS、PostGIS中使用，不再报错。

1.内环效果gif动图

修复后内环图形演示

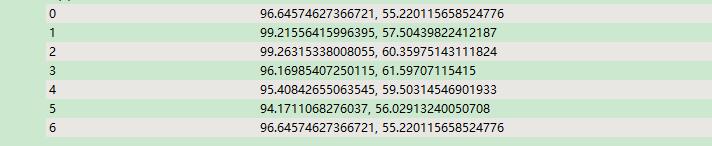

修复后内环坐标

2.外环效果gif动图

修复后外环图形演示

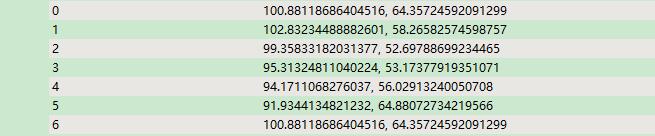

修复后外环坐标

二、java代码

1.修复核心方法makeValid()代码

在该方法会图层添加“修复情况”字段，并将填写修复情况信息。在修复的过程中，先检查图形是否存在拓扑错误，当存在拓扑错误时，才进行几何修复，以在进行大批量修复时提高速度，同时在修复前后分别计算图形面积，如果修复前面面积出现变化，则“修复情况”字段中填入提示信息，提醒用户检查核对。

  public static void makeValid(Layer layer){
    if (layer == null){
      return;
    }
    FeatureDefn featureDefn = layer.GetLayerDefn();
    String fieldName = "修复情况";
    int fieldNum = 0;
    while (featureDefn.GetFieldIndex(fieldName) != -1 || fieldNum > 9){
      fieldName = "修复情况" + fieldNum;
      fieldNum += 1;
    }
    FieldDefn fieldDefn = new FieldDefn();
    fieldDefn.SetName(fieldName);
    fieldDefn.SetType(ogr.OFTString);
    fieldDefn.SetWidth(200);
    layer.CreateField(fieldDefn);

    layer.ResetReading();
    long featureCount = layer.GetFeatureCount();
    for (long i=0;i<featureCount;i++){
      Feature feature = layer.GetNextFeature();
      Geometry geometry = feature.GetGeometryRef();
      if (!geometry.IsValid()){
        double oldArea = MathCalculateUtils.round(geometry.GetArea(),4);
        Geometry geometryNew = geometry.MakeValid();
        if (!geometryNew.IsValid()){
          feature.SetField(fieldName,"几何修复失败");
        }else {
          double newArea = MathCalculateUtils.round(geometryNew.GetArea(),4);
          BigDecimal areaSubtract = new BigDecimal(String.valueOf(oldArea)).subtract(new BigDecimal(String.valueOf(newArea)));
          if (areaSubtract.compareTo(new BigDecimal("0.0")) != 0){
            feature.SetField(fieldName,"几何修复完成，修复前后面积差" + areaSubtract.toString() + "平方米，注意检查几何图形是否正确");
          }else {
            feature.SetField(fieldName,"几何修复完成");
          }
          feature.SetGeometry(geometryNew);
        }
      }else {
        feature.SetField(fieldName,"几何正常，无需修复");
      }
      layer.SetFeature(feature);
    }
  }

2.数据源打开方法openSource()

使用该方法打开数据源，注意update参数得传true，否则无法修改保存数据。

  public static DataSource openSource(String path,boolean update){
    if (StringUtil.isEmpty(path)){
      return null;
    }
    if (update){
      return ogr.Open(path,1);
    }else {
      return ogr.Open(path,0);
    }
  }

3.调用示例

以修复shapefile格式数据为例进行示范，首先使用openSource()打开数据，然后调用makeValid()方法进行修复，注意调用makeValid()时传入的是GDAL的图层，因此该几何修复方法不限于shapefile数据格式，gdb数据也可，shapefile数据从数据源中获取第一个图层即可。最后进行数据存盘，即完成几何修复操作。

public static void main(String args[]) throws IOException {
    String shpPath = "D:\新建文件夹\拓扑错误示例.shp";
    DataSource dataSource = openSource(shpPath, true);
    if (dataSource == null){
      return;
    }
    makeValid(dataSource.GetLayer(0));
    dataSource.FlushCache();
    dataSource.delete();
  }
