集成电路模拟版图入门-版图基础学习笔记（三）

我们今日接着版图基础学习笔记（二）的内容来写。

第二部分版图设计基础

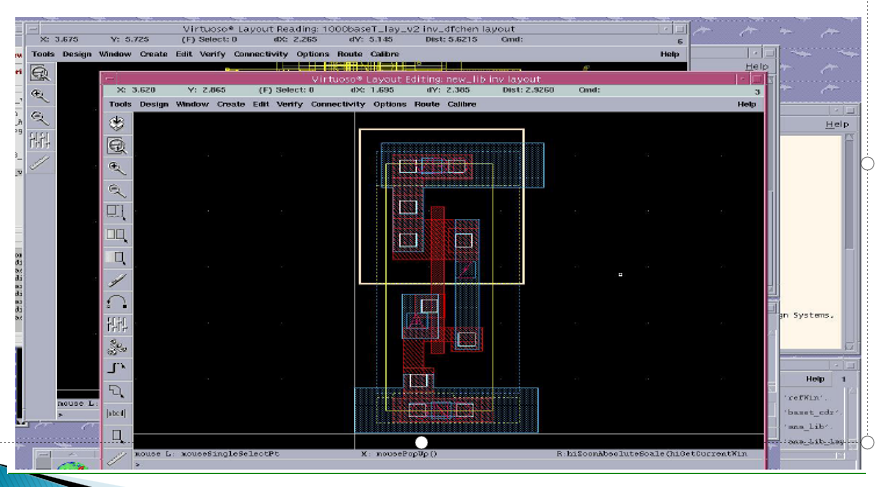

8) virtuoso编辑器 --版图显示

3. 版图编辑器

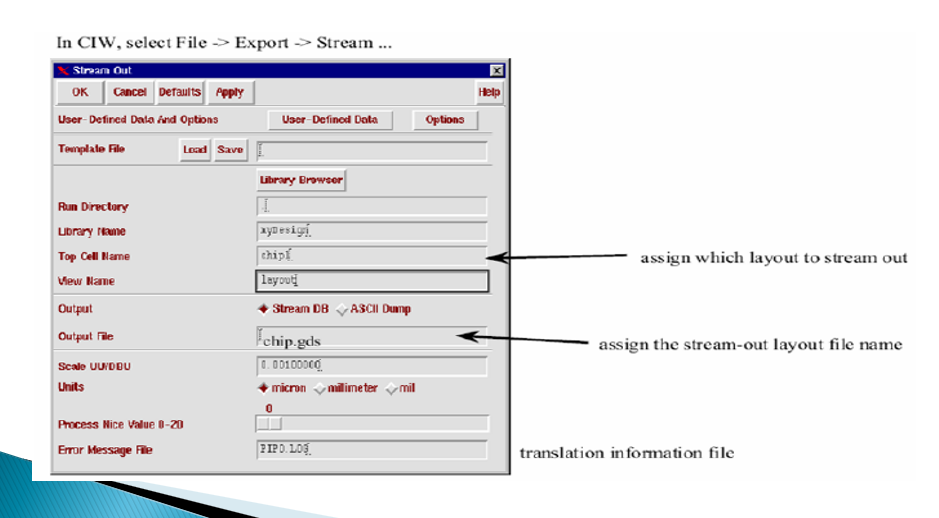

9) virtuoso编辑器–数据流格式版图输出

4. 电路图编辑器

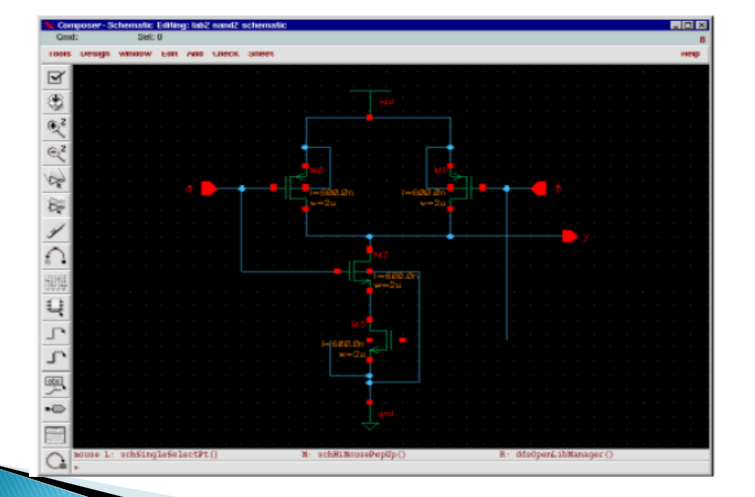

1) virtuoso编辑器–电路图显示

4. 电路图编辑器
2) virtuoso编辑器 --电路器件及属性

4. 电路图编辑器
   3) virtuoso编辑器-- 电路添加线名、端口及移动窗口

5. 电路图编辑器

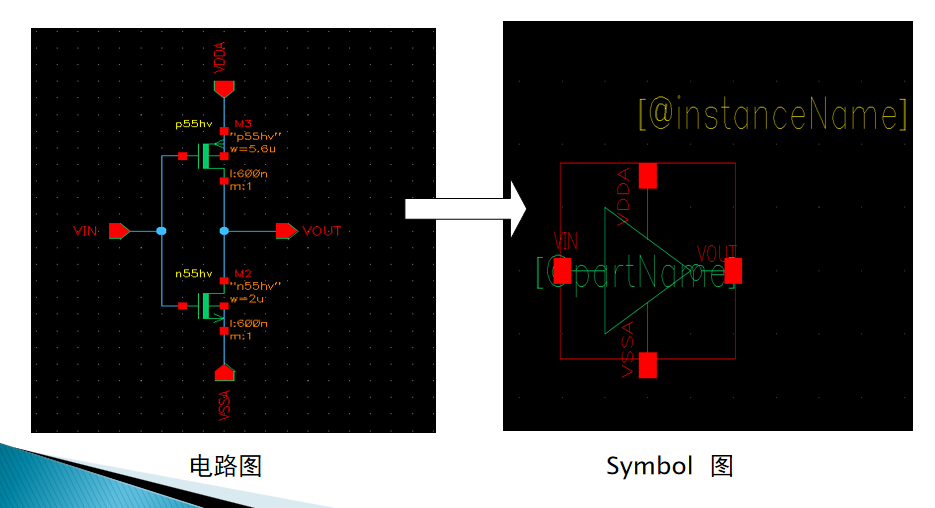

   4) virtuoso编辑器-- 建立SYMBOL VIEW

6. 电路图编辑器

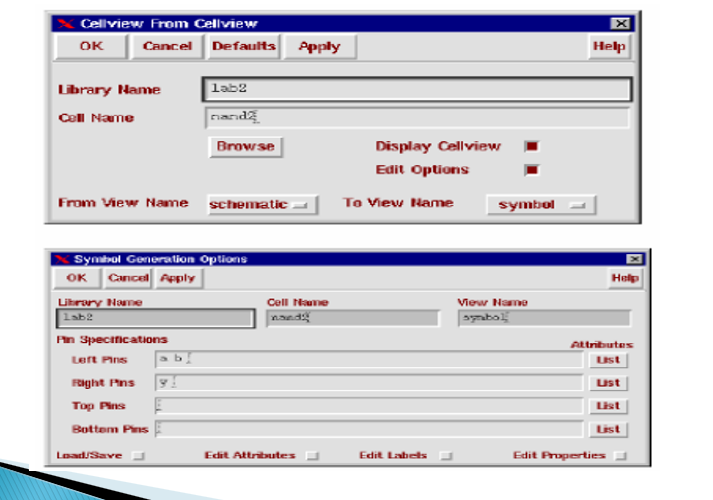

   5) virtuoso编辑器–建立SYMBOL 操作

7. 电路图编辑器

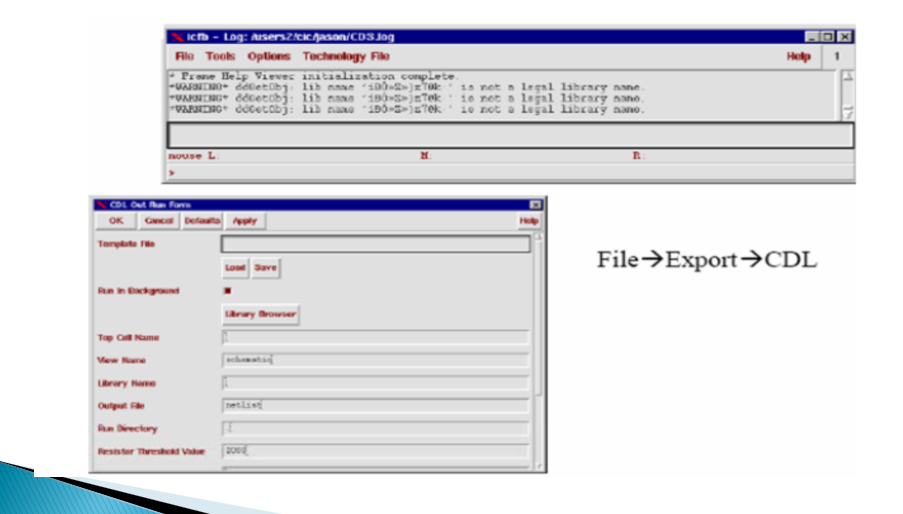

   6) virtuoso编辑器–CDL输出操作

8. 电路图编辑器
   7) virtuoso编辑器–CDL输出

9. 了解工艺厂商
   SMIC --中芯国际
   CSMC – 华润上华
   TSMC – 台积电
   UMC – 台联电
   Winbond – 华邦
   先锋
   宏力
   华虹NEC
   比亚迪
   新进
   厦门集顺
   深圳方正
   无锡和舰
   ……
   第三部分：版图的准备
   必要文件
   设计规则
   DRC文件
   LVS文件
10. 必要文件
    PDK
    *.tf
    display.drf
    DRC
    LVS
    cds.lib
    .cdsenv
    .cdsinit
11. 设计规则
    2.1 版图设计规则——工艺技术要求
    2.2 0.35um，0.25um，0.18um，0.13um，不同的工艺
    N阱
    DIFF
    Poly
    Metal
    Cont
    Via
    ……
    2.3 最小宽度
    2.4 最小间距
    2.4 最小覆盖等等
    2. 设计规则

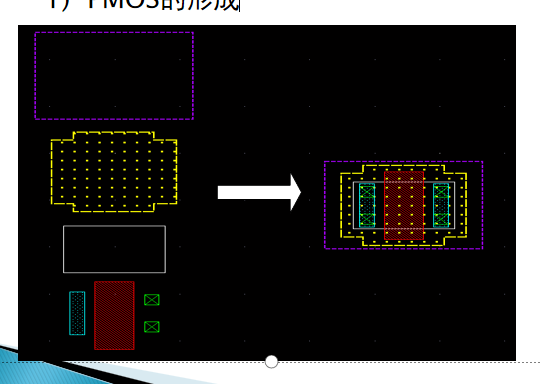

    1) PMOS的形成
    第三部分：版图的准备

    2. 设计规则

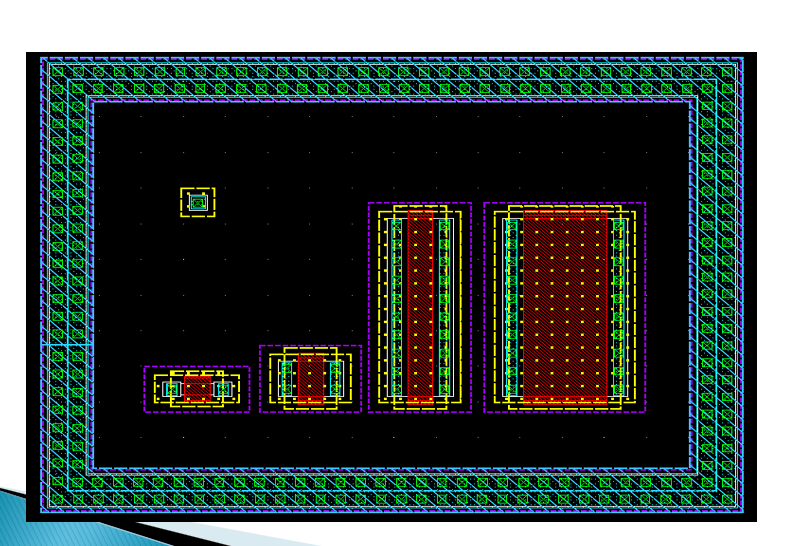

2. 调用PCELL
