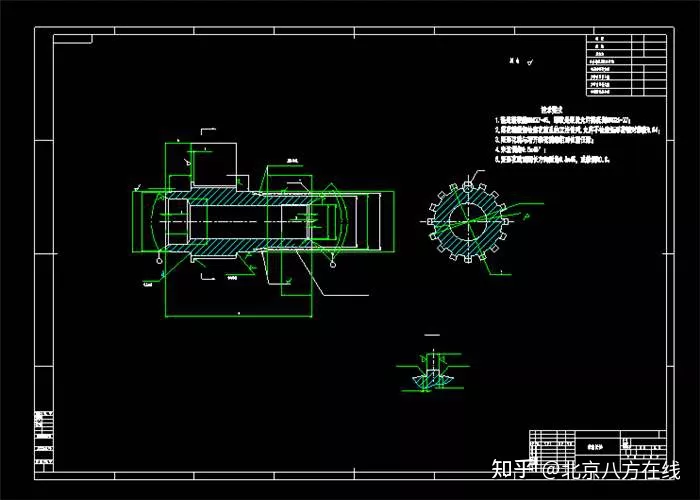

CAD机械制图入门知识

在计算机技术不断发展的过程中，CAD技术水平也得到了很大的提升，这使得CAD技术在机械制图当中的使用范围越来越大。CAD是常用的制图软件，具有很强的功能性，特别是在3D制图方面CAD有着较强的实用性。

对于大部分的人来说，机械制图这门学问并不陌生，因为它也是大学中的一门技术性，实践性较强的课程。在大学里我们仅仅只需要学会用图样表示机械产品的结构形状、尺寸大小、工作原理和技术要求这些片面的知识。而在工作中，我们需要的就不仅仅是这些表面的技术了。

机械制图是每一个从事机械行业人员都应该懂得的，但是实际上却有很多人只知道机械制图的原理，却不知道如何用CAD制图软件去实现它，往往这些人通往成功的路上只需要一块敲门砖。

首先，我们需要明确的是，学好机械制图是学习机械CAD软件前的基础，只有我们打好机械制图的基础，才能更容易的学习机械CAD软件的操作。在学习前小八给大家总结了6个要点：

1、多看：

在学习机械制图时，需要我们做到的是多培养一些自己的空间想象力，尤其是身边存在的一些事物，并在脑海里构建好制作该物体我们需要什么样的设计操作。

2、多练：

除了多看以外，我们还需要做到的是勤加练习，熟练地制图方法和技巧都是一点一点的积累起来的，没有什么捷径，只有这样，才能在用的时候做到信手拈来。

3、简单化：

事物的简单化，是我们在做机械制图时一定要具备的一种自身条件，把一个复杂的物体简单化，在通过平时所积累的三视图构造经验结合进去，这样这个物品的结构就会轻而易举的构造出来了。


4、画法、视觉面的表达：

标准件和常用件的画法在机械制图中是最简单的，但是不论是对初学者还是老手来说，这都是最容易出错的一个位置，就比如说最常见的一个问题就是螺纹和螺纹的联接。

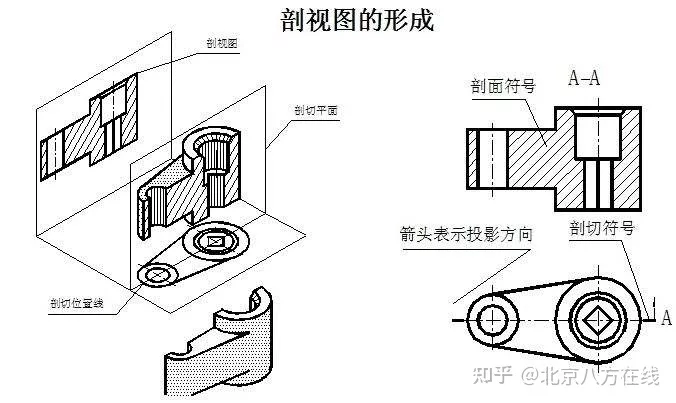

而且还有一点值得小八要提醒大家注意的是，一定要充分的学好物体的剖视图、断面图以及局部放大图的表达方式。只有这样你才能在后面的操作中更加熟练地进行操作设计。


5、细心：

制图是一个精细活儿。长度，位置都是我们在设计中认真设计标注好的，不要漏画线条也不要多画线条，这是我们作为一名制图员最高要求也是最基础的要求！

6、多学：

多学多看是我们在学习的最低标准，只有把知识学到手，才是我们最宝贵的财富 ，常和业界人士进行技术上的交流，在网上查找相关的文献资料这些都是有益于你自身发展的基础操作。

实操：

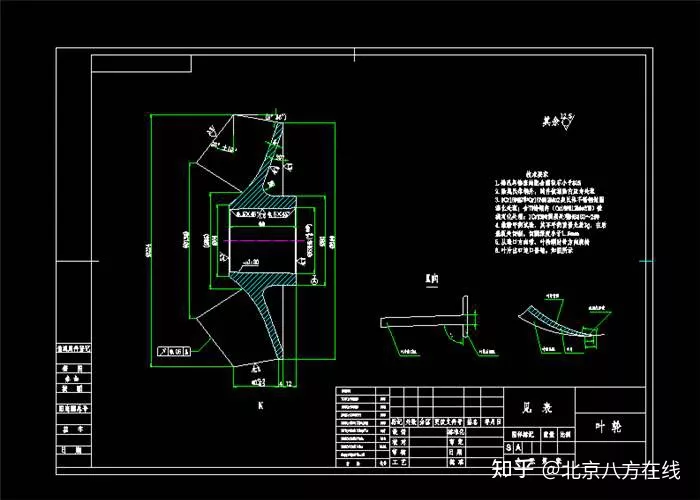

一、制作内容（零件图为例）

① 标题栏：

标题栏通常我们会放在图中的右下角，用于填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。

注：标题栏的方向与看图的方向应一致。

② 一组图形

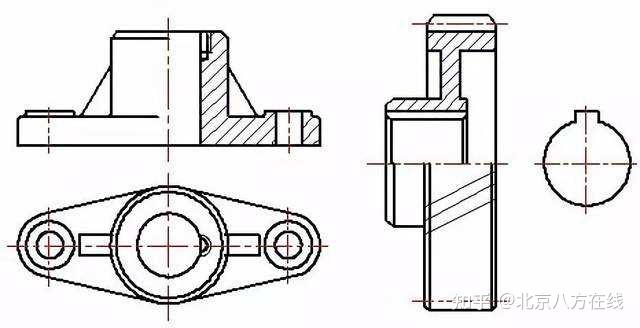

之前我们说过，要充分的学习和了解剖视图和断面图的画法，在作图中我们用以表达零件的机构形状，就是用这些视图来表达的。


③ 尺寸

必要的尺寸是反映零件各部分结构大小，位置，关系的一个重要标准，也是满足零件制造的最低要求。

④ 技术要求：

给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。

二、比例

在制图中机件要素的线性尺寸与实际尺寸之比尽量采用 1 ： 1 的比例。但是这个比例不是定死的，一定要是1:1。就比如说在同一张图纸上，各图比例相同时，在标题栏中标注即可，如果是采用不同的比例时，只需要在下面分别标注就行。

三、字体

在制图中，字体是有严格标准的，尤其是在图样中所书写的汉字、数字、字母等必须要做到字体端正，笔画清晰、排列整齐、间隔均匀并且要采用国家正式公布的简化字才可以。

四、图线

1、图线型式及应用机件的图样是用各种不同粗细和型式的图线画成的。不同的线型有不同的用途，

2、图线的画法图线的画法见下图图线在相交、相切处的画法。

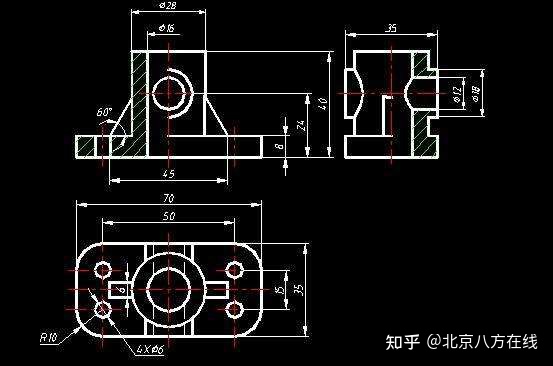

五、尺寸标注

1、尺寸标注的基本规定是以机件的真实大小为图样，所标注的尺寸数值为依据，且与图形的大小及绘图的准确度无关。

① 图样中的尺寸以 1 毫米为单位时，不需标注计量单位的代号或名称，若采取其他单位，则必须标注。图样中所注的尺寸，为该图样的最后完工尺寸。

② 机件上的每一个尺寸，一般只标注一次，并应标在反映该结构最清晰的图形上。

2、标注完整的尺寸应具有尺寸界线、尺寸线、尺寸数字及表示尺寸终端的箭头或斜线。

3、线性尺寸、圆及圆弧尺寸、角度、弧度尺寸、曲线尺寸、简化注法。

制图讲究的是细致和耐心，无论是从尺寸的标注还是从视图的切入点来说，都需要大家时刻的关注身边的事物，并存入自己的脑海库中，为制图提供知识储备，只有这样在后期的操作中，才能够做到快速高效。
