四元素与欧拉角之间的转换

转自：http://www.cppblog.com/heath/archive/2009/12/13/103127.html

         在3D图形学中，最常用的旋转表示方法便是四元数和欧拉角，比起矩阵来具有节省存储空间和方便插值的优点。本文主要归纳了两种表达方式的转换，计算公式采用3D笛卡尔坐标系：

图1 3D Cartesian coordinate System (from wikipedia)

    定义分别为绕Z轴、Y轴、X轴的旋转角度，如果用Tait-Bryan angle表示，分别为Yaw、Pitch、Roll。

图2 Tait-Bryan angles (from wikipedia)

一、四元数的定义

   通过旋转轴和绕该轴旋转的角度可以构造一个四元数：

       其中是绕旋转轴旋转的角度，为旋转轴在x,y,z方向的分量（由此确定了旋转轴）。

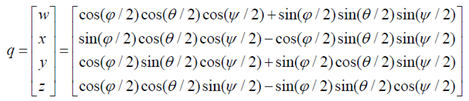

二、欧拉角到四元数的转换

三、四元数到欧拉角的转换

       arctan和arcsin的结果是，这并不能覆盖所有朝向(对于角的取值范围已经满足)，因此需要用atan2来代替arctan。

四、在其他坐标系下使用

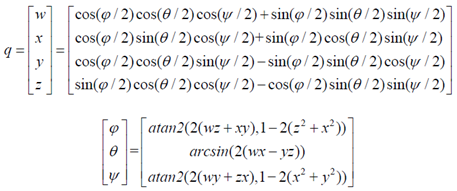

在其他坐标系下，需根据坐标轴的定义，调整一下以上公式。如在Direct3D中，笛卡尔坐标系的X轴变为Z轴，Y轴变为X轴，Z轴变为Y轴（无需考虑方向）。

五、示例代码

 http://www.cppblog.com/Files/heath/Euler2Quaternion.rar
Demo渲染两个模型，左边使用欧拉角，右边使用四元数，方向键Up、Left、Right旋转模型。

参考文献：

[1] http://en.wikipedia.org/wiki/Conversion_between_quaternions_and_Euler_angles

[2] Ken Shoemake, Animating Rotation with Quaternion Curves, 1985
