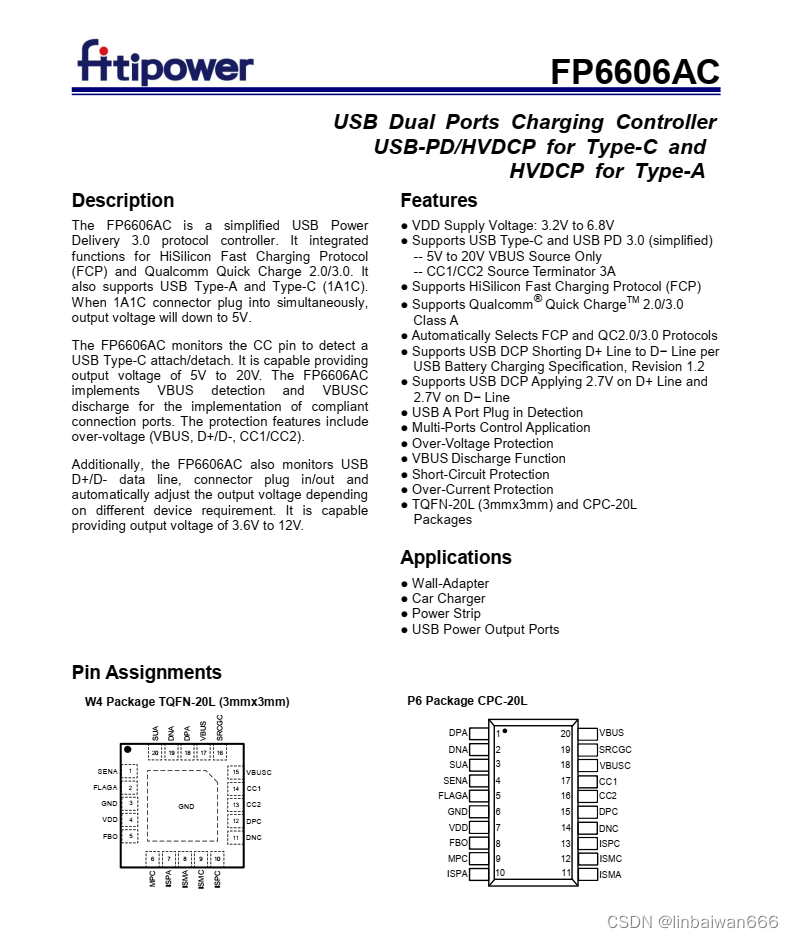

概述

描述

FP6606AC是一种简化的USB电源交付3.0协议控制器。它集成了海思快速充电协议的功能（FCP）和高通公司Quick Charge 2.0/3.0也支持USB Type-A和Type-C（1A1C）。当1A1C连接器同时插入时，输出电压将降至5V。

FP6606AC监测CC引脚以检测USB Type-C连接/分离。它能够提供输出电压为5V至20V。FP6606AC实施VBUS检测和VBUSC履行合规义务连接端口。保护功能包括过电压（VBUS、D+/D-、CC1/CC2）。此外，FP6606AC还监控USBD+/D-数据线、接头插头和自动调整输出电压，具体取决于根据不同的设备要求。它有能力提供3.6V至12V的输出电压。

在连续模式下，D上的每个电压脉冲−宿设备产生的引脚在3V和1V之间。同时，脉冲的低电平应为保持至少200μs（默认值）。如果指定条件满足时，FBO引脚将提供2μA（默认）每个脉冲。最大电源电流为输出电压12V为70μ。

如果接收器设备不支持QC 2.0/3.0FP6606AC将保持默认输出电压5V安全操作。另一方面，当USB电缆因此D+引脚的电压较低大于VDAT（REF），输出默认电压5V为同样适用。

● USB A端口插件检测

● 多端口控制应用程序

● 过电压保护

● VBUS放电功能

● 短路保护

● 过电流保护

● TQFN-20L（3mmx3mm）和CPC-20L包装
