工业相机接口和采集卡

采集卡主要是捕获外界光电、视频、音频等模拟信号并将其数字化导入计算机进行数字处理的捕获设备，主要用图像采集卡、视频采集卡、音频采集卡(比如声卡)、数据采集卡等。 采集卡主要应用于视频直播及游戏直播领域。

图像采集卡是机器视觉系统中的一个部件，是一种可以获取数字化视频图像信息，并将其存储和播放出来的硬件设备。其作用是将相机与PC连接起来，并将从相机中获得的数据（模拟信号或数字信号），转换成PC 能处理的信息。

1. 工业相机都数据传输接口类型

一般有如下几种：GigE接口，USB接口（USB2.0 和USB3.0），Cameralink接口，Coaxpress接口，1394火线接口等。

1. Gige千兆以太网接口

由AIA（Automatde Imaging Association）创建并推广；是一种基于千兆以太网通信协议开发的相机接口标准；适用于工业成像应用，通过网络传输无压缩视频信号；第一个使用价格低廉线缆长距离传输图像的标准。

Gige接口特点：拓展性好，传输数据长度最长可伸展至100m（转播设备上可无限延长）；带宽达1Gbit，因此大量的数据可即时得到传输； 可使用标准的NIC卡（或PC上已默认安装）；经济性好，可使用廉价电缆（可使用通用的Ethernet电缆（CAT-6）和标准的连接器；可以很容易集成，且集成费用低；可管理维护性及广泛应用性。

传输距离：100m

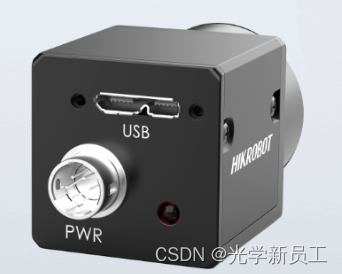

1. 1.2 USB接口

USB1.0:1996年发布，传输速度1.5Mbps；USB1.1:1998年发布，传输速度12Mbps，应用于USB鼠标、键盘、家用扫描仪等；USB2.0:2000年发布，传输速度480Mbps，通讯距离5m，80%的带宽用于图像传输；USB3.0:2008年发布，传输速度4.8Gbps，通讯距离10m，80%的带宽用于图像传输。

USB接口特点：支持热拔热插、使用便捷、标准统一、可连接多个设备、相机可通过USB线缆供电。但没有标准的协议、主从结构，CPU占用率高、带宽没有保证。

传输距离：3m

1. Camerlink接口

由AIA协会推出的数字图像信号通讯接口协议，是一种串行通讯协议。采用LVDS接口标准，具有速度快、抗干扰能力强、功耗低。从Channel link技术上发展而来的，在Channel link技术基础上增加了一些传输控制信号，并定义了一些相关传输标准。协议采用MDR-26针连接器。

CamerLink接口特点：高速率，带宽可达5.4Gb/s、抗干扰能力强、功耗低。

传输距离：10m

1. CoaXPress接口

CoaXPress 是一种非对称的高速点对点串行通信数字接口标准,传输速度高达6.25Gb/s,传输距离超过100m。

CoxXPress接口特点： 数据传输量大、传输距离长；可选择传输距离和传输量；价格低廉，易集成、支持热插拔。

传输距离：30m

1. IEE1394---又名“火线接口”

1394:1995年发布，传输速度400Mbps，通讯距离4.5m，主要用于视频传输领域；1394b:2002年发布，传输速度800Mbps，通讯距离4.5m。主要用于视频传输领域。

1394接口特点：高速率、支持热插拔、数据传输实时性、采用总线结构、即插即用。

1. 采集卡使用

其中，因为 GigE接口和USB接口很常用，采集卡已经被集成到电脑主板上，所以这两种接口的工业相机一般不需要额外配采集卡。其他三种接口的工业相机，则需要匹配相应的图像采集卡。

传输距离、传输速度（带宽）、成本→接口选型
