实现完全 MCU 分区隔离：MPU 管理

这是关于为基于 MCU 的系统实现高安全性的系列文章中的第二篇。在这篇文章中涉及的安全基础，划分MCU软件，父/子任务，utasks和ptasks的优势。在本文中，我们将详细介绍 MPU 管理。如第一篇文章所述，这不是教程。为此，建议参考文章末尾的参考资料。

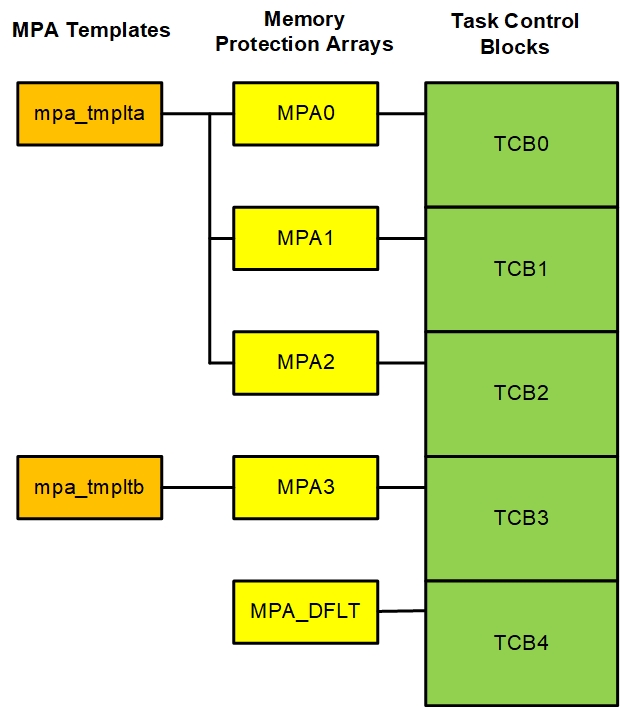

图 1 显示了任务控制块 (TCB)、内存保护阵列 (MPA)和MPA 模板之间的关系。

图 1：模板、MPA 和 TCB 关系。（来源：作者）

请注意，MPA 模板可能适用于单个 MPA 和任务，也可能在任务及其 MPA 之间共享。通常，在后一种情况下，任务将在同一分区中。还有一个不需要模板的默认 MPA。当没有为任务创建 MPA 时使用它。在接下来的部分中，我们将讨论如何定义模板。

定义区域

正如本系列的第一篇文章中所讨论的，定义分区的第一步是定义分区需要的代码、数据和 IO 区域以及某些标准区域，这些区域将在下面讨论。为此，第一步是定义部分。

部分

为了定义部分，没有必要重新组织包含来自其他分区的代码或数据的模块。为此，可以使用编译指示，如下（注意：所有代码和说明均针对 IAR EWARM 工具套件）：

#pragma default_function_attributes = @ ".t2a_text"
无效 ttCD18_t2a（无效）
{
…
}
#pragma default_function_attributes =

同样，对于数据：

#pragma default_variable_attributes = @ ".t2a_data"
u32 irq;
TCB_PTR 父级；
u32 tskctr;
#pragma default_variable_attributes =

分散在许多模块中的同一节 pragma 定义由链接器合并为一个节。如果模块在各处的编译指示变得过于混乱，那么可以将一个分区的代码和数据分组到相同的分区模块中。然后，可以使用命令行选项，而不是编译指示。例如，在一个分区模块的项目文件中的 Options / C/C++ Compiler / Extra Options 中，如下：

--section.bss=.t2a_bss
--section.data=.t2a_data
--section.text=.t2a_text
--section.rodata=.t2a_rodata
--section.noinit=.t2a_noinit

只需重命名编译器分配的节名称。（一定要覆盖Inherited settings。）如果一个分区的几个模块被分组到一个项目文件节点中，那么上面的内容只需要放在那个节点的选项中。或者，代替上述内容，将以下内容放入额外选项中：

-f $PRO
