羧基功能化CdSe/ZnS量子点聚苯乙烯复合荧光微球；聚苯乙烯修饰羧基功能化CdSe/ZnS量子点齐岳生物供应

羧基功能CdSe/ZnS量子点聚苯乙烯复合荧光微球的制备发

将0。05gCdSe/ZnS量子点溶解于0。05ml环己烷中，然后与0。5ml苯乙烯混合。把所得到的混合溶液置于冰水中并超声5min，得到溶液A。称取0。04gSDS，0。005gNaHCO3以及0。3gPVP，并将其溶解于15ml水中，得到溶液B。随后，在超声搅拌的条件下将油相的溶液A加入水相的溶液B中。在冰水的保护下，经过10min的超声搅拌，就可以得到稳定的微乳液。把微乳液转移至反应容器中后，通入氮气30min以去氧，加热。加热至75℃时，加入KPS溶液(0。015gKPS溶解于0。25ml水中)并开始计时。反应进行2h后，将0。05mLAA加入反应溶液中，继续反应10h。反应结束后，把反应液离心，后重新分散于水中，如此循环3次，即可得到纯净的复合微球。

聚苯乙烯修饰羧基功能化CdSe/ZnS量子点

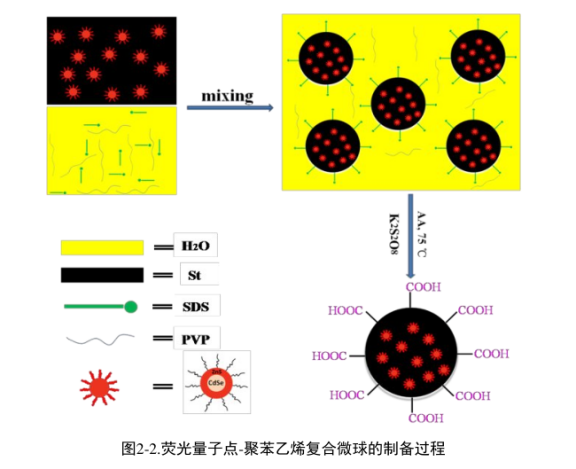

荧光量子点-聚苯乙烯复合微球的制备过程可见图2-2。加入丙烯酸的目的则在于引入羧基，以便对QDs-polystyrene复合微球的表面进行羧基功能化。其表面的羧基能够与生物分子进行偶联。

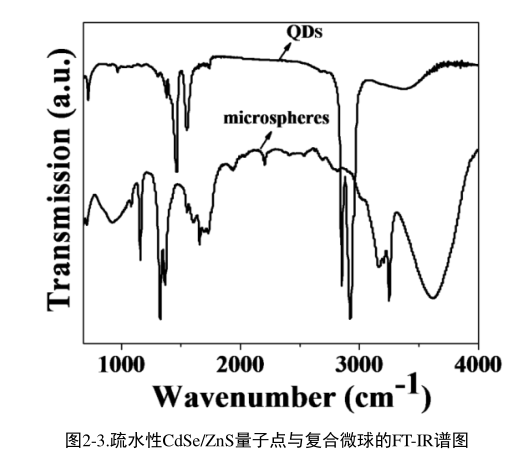

用聚苯乙烯对疏水性量子点进行包覆，而后再用丙烯酸修饰其表面，所得产物用傅里叶变换红外(FT-IR)光谱进行研究。在疏水性量子点样品中，1550cm-1和1467cm-1处的振动可归结于羧基的对称和反对称振动，这表明量子点表面油酸通过双配位基结合的吸附作用(见图2-3)。在微乳液聚合后，一些新出现的峰(例如1451，1600，2919和3022cm-1)与纯聚苯乙烯出现过的类似，这就说明我们成功的将聚苯乙烯包覆于CdSe/ZnS量子点表面。同时，在量子点-聚苯乙烯微球FT-IR光谱中1656cm-1处吸收峰与共聚引入的聚丙烯酸(PAA)羰基的伸缩振动有关。

图2-4为CdSe/ZnS量子点与复合微球的TEM图片。其中，(a)图表明疏水性CdSe/ZnS量子点在有机溶剂中近乎于点状单分散。复合微球的TEM图片中(图(b)-(d))，单个量子点似乎分布在整个球中。我们可以发现CdSe/ZnS量子点在复合微球中分布均匀。

量子点定制产品目录：
  聚苯乙烯修饰CdSe/ZnS量子点
PbS硫化铅量子点
聚3-甲基噻吩修饰PbS硫化铅量子点
硫化铅量子点修饰氧化锌纳米片(ZnO/PbS QDs)
石墨烯-PbS胶体量子点(colloidal quantum dot:CQD)
石墨烯掺杂硫化铅PbS量子点
硫化铅(PbS)量子点掺杂光子晶体光纤(QD-PCF)
铟掺杂硫化铅PbS量子点
In掺杂PbS硫化铅量子点
Cu掺杂水溶性PbS硫化铅量子点
锌掺杂的硫化铅量子点（Zn/PbS）
锰掺杂水溶性硫化铅量子点（Mn/PbS）
Co掺杂水溶性PbS硫化铅量子点
Ni掺杂水溶性PbS硫化铅量子点
Fe掺杂水溶性PbS硫化铅量子点
掺杂铕的硫化铅硫化铅量子点
PbS量子点敏化B/S/TiO2纳米复合材料
本文来自西安齐岳生物小编axc,2022.03.07

最后

以上就是辛勤香菇为你收集整理的羧基功能化CdSe/ZnS量子点聚苯乙烯复合荧光微球；聚苯乙烯修饰羧基功能化CdSe/ZnS量子点齐岳生物供应的全部内容，希望文章能够帮你解决羧基功能化CdSe/ZnS量子点聚苯乙烯复合荧光微球；聚苯乙烯修饰羧基功能化CdSe/ZnS量子点齐岳生物供应所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
